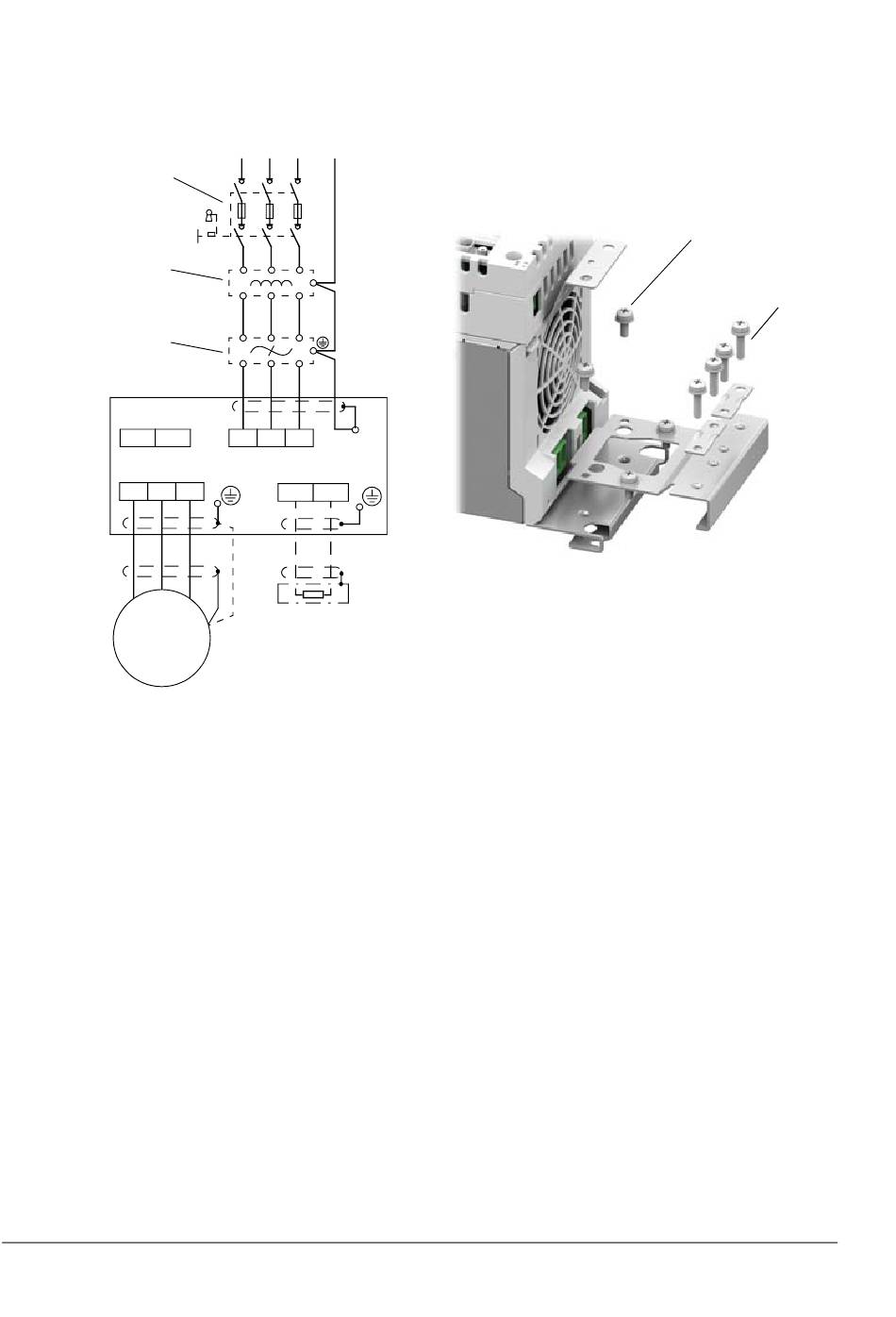

Sähköliitännät
Kytkinvaroke (erotinlaite)
CHK-xx-verkkokuristin
(lisävaruste)
JFI-xx-verkkosuodin
(lisävaruste)
MotiFlex e180
UDC+ UDC–
U2 V2 W2
V1
U1
3 ~
Moottori
*Huomautus: Käytä moottorikaapelointiin
erillistä maadoituskaapelia, jos
moottorikaapelin suojavaipan johtokyky on alle
50 % vaihejohtimen johtokyvystä eikä
kaapelissa ole symmetrisiä maadoitusjohtimia.
Tehokaapelit
Kaapelointiesimerkkejä on sivulla 43.
Kiristysmomentit on annettu sivulla
tekstikohdissa.
• Kiinnitä taajuusmuuttajaan sisältyvät
riviliittimet.
• Vain MFE180-04xx-024A...090A-4: Irrota
kaksi taajuusmuuttajan ylä- ja alaosassa
olevaa muovista liitinsuojaa. Kumpikin suoja
on kiinni kahdella ruuvilla.
• Maadoittamattomat IT-verkot ja
epäsymmetrisesti maadoitetut verkot: Irrota
lähellä syöttöliittimiä sijaitseva VAR-ruuvi.
Asennuksen pikaopas - MotiFlex e180
L1 L2 L3 PE
U V W
PE
X Y Z
L1 L2 L3
L1' L2' L3'
U1 V1 W1
R– R+
*
W1
Jarruvastus
PE
(lisävaruste)
43 sekä ko.
• Kiinnitä kaksi taajuusmuuttajaan sisältyvää
kaapelin kiinnikelevyä, toinen ylös ja toinen
alas. Kiinnikelevyt ovat samanlaisia.
PE
• Kuori tehokaapeleita siten, että suojavaipat
ovat paljaana kaapelikiinnikkeiden kohdalla.
• Kytke syöttö-, vastus- (jos käytössä) ja
moottorikaapelit taajuusmuuttajan vastaaviin
liittimiin.
• Kiristä kaapelikiinnikkeitä paljaan
suojavaipan kohdalta. Kytke kaapelin
suojavaippojen päät maadoitusliittimiin
kaapelikenkien avulla. Peitä paljaana näkyvä
suojavaippa eristysteipillä.
• Vain MFE180-04xx-024A...090A-4: Leikkaa
liitinsuojiin sopivat aukot, jotta kaapelit
sopivat niistä. Aseta suojat paikoilleen.
• Maadoita moottorikaapelin suojavaippa
moottorin päässä.
MFE180-04xx-02A5...016A-4:
1.5 N·m
MFE180-04xx-024A...090A-4:
3 N·m
1.5 N·m
