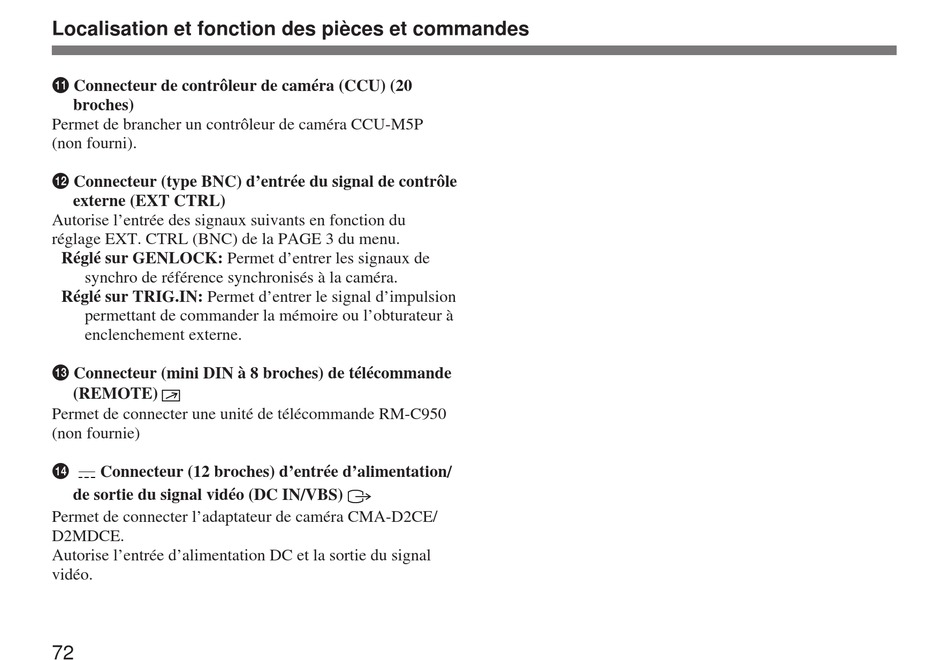

Localisation et fonction des pièces et commandes
!¡ Connecteur de contrôleur de caméra (CCU) (20
broches)
Permet de brancher un contrôleur de caméra CCU-M5P
(non fourni).
!™ Connecteur (type BNC) d'entrée du signal de contrôle
externe (EXT CTRL)
Autorise l'entrée des signaux suivants en fonction du
réglage EXT. CTRL (BNC) de la PAGE 3 du menu.
Réglé sur GENLOCK: Permet d'entrer les signaux de
synchro de référence synchronisés à la caméra.
Réglé sur TRIG.IN: Permet d'entrer le signal d'impulsion
permettant de commander la mémoire ou l'obturateur à
enclenchement externe.
!£ Connecteur (mini DIN à 8 broches) de télécommande
(REMOTE)
Permet de connecter une unité de télécommande RM-C950
(non fournie)
!¢
Connecteur (12 broches) d'entrée d'alimentation/
de sortie du signal vidéo (DC IN/VBS)
Permet de connecter l'adaptateur de caméra CMA-D2CE/
D2MDCE.
Autorise l'entrée d'alimentation DC et la sortie du signal
vidéo.
72
