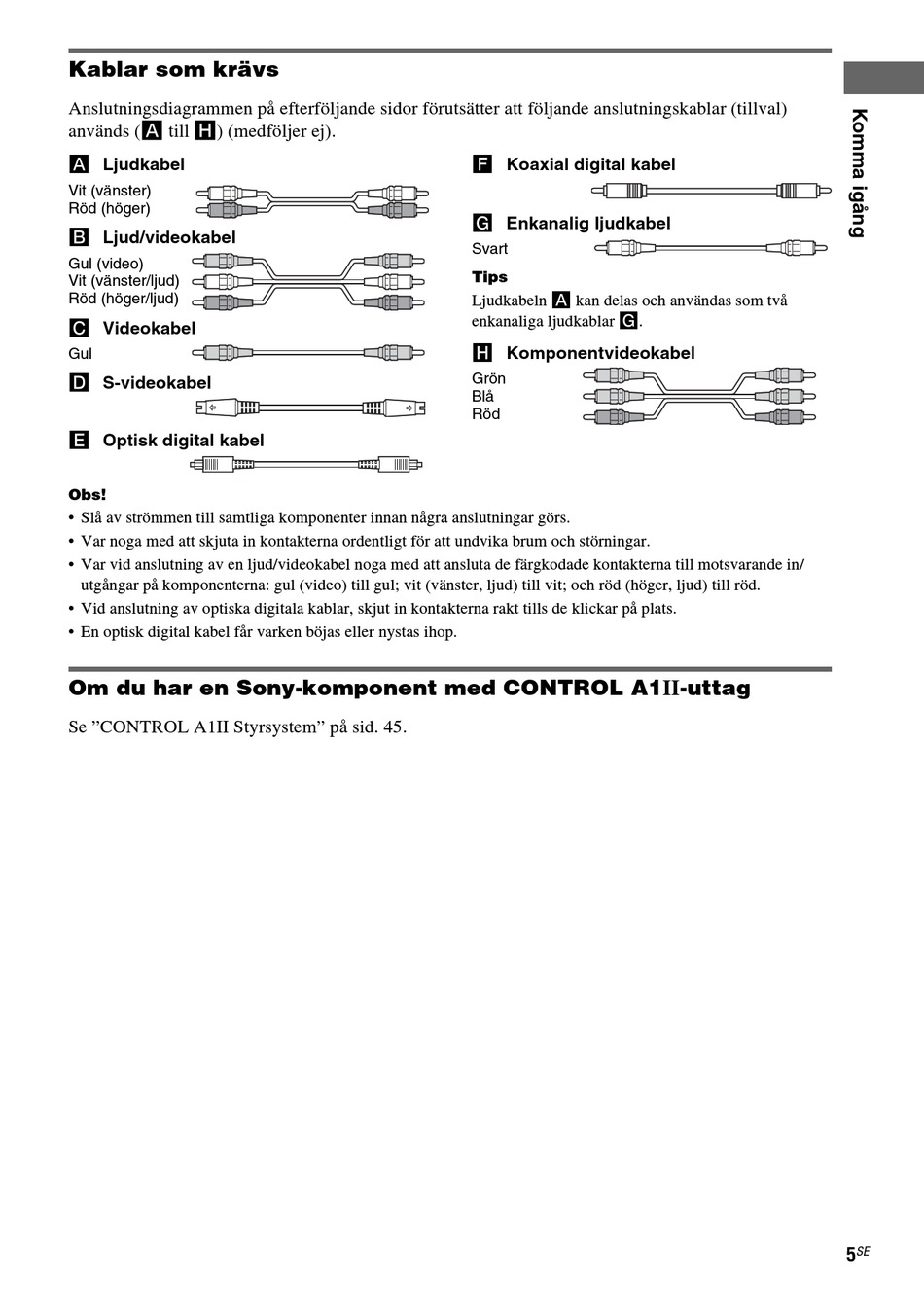

Kablar som krävs
Anslutningsdiagrammen på efterföljande sidor förutsätter att följande anslutningskablar (tillval)
används (A till H) (medföljer ej).
A Ljudkabel
Vit (vänster)
Röd (höger)
B Ljud/videokabel
Gul (video)
Vit (vänster/ljud)
Röd (höger/ljud)
C Videokabel
Gul
D S-videokabel
E Optisk digital kabel
Obs!
• Slå av strömmen till samtliga komponenter innan några anslutningar görs.
• Var noga med att skjuta in kontakterna ordentligt för att undvika brum och störningar.
• Var vid anslutning av en ljud/videokabel noga med att ansluta de färgkodade kontakterna till motsvarande in/
utgångar på komponenterna: gul (video) till gul; vit (vänster, ljud) till vit; och röd (höger, ljud) till röd.
• Vid anslutning av optiska digitala kablar, skjut in kontakterna rakt tills de klickar på plats.
• En optisk digital kabel får varken böjas eller nystas ihop.
Om du har en Sony-komponent med CONTROL A1II-uttag
Se "CONTROL A1II Styrsystem" på sid. 45.
F Koaxial digital kabel
G Enkanalig ljudkabel
Svart
Tips
Ljudkabeln A kan delas och användas som två
enkanaliga ljudkablar G.
H Komponentvideokabel
Grön
Blå
Röd
