- Seite 1 ___________________ Vorwort ___________________ Produktbeschreibung ___________________ SIMATIC Sicherheitshinweise ___________________ Gerät installieren Industrie-Monitor IFP1900 INOX PRO ___________________ Gerät in Betrieb nehmen ___________________ Gerät warten und instand setzen Kompaktbetriebsanleitung ___________________ Technische Angaben ___________________ Technische Unterstützung 11/2017 A5E35751631-AB...
-
Seite 2: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 3: Gültigkeit
Artikelnummer 6AV7484-6AB01-0AA0 ● IFP1900 INOX PRO Tragarmvariante ohne Bedienelemente, Artikelnummer 6AV7484-6AB11-0AA0 Das IFP1900 INOX PRO ist im Bezug auf Bedienung identisch mit dem Basisgerät IFP1900 Touch Standard. Das vorliegende Dokument beschreibt die mechanischen und elektrischen Unterschiede des Geräts im Vergleich zum Basisgerät IFP1900 Touch Standard. -
Seite 4: Inhaltsverzeichnis
Gerät auf Werkseinstellungen zurücksetzen ...............21 Reparatur ...........................21 Technische Angaben ........................22 Zertifikate und Zulassungen ....................22 Richtlinien und Erklärungen ....................24 Maßbilder ...........................25 6.3.1 IFP1900 INOX PRO ......................25 6.3.2 Mechanische Schnittstelle des Geräts ................26 Technische Daten ......................26 6.4.1 Allgemeine Technische Daten ....................26 6.4.2 Umgebungsbedingungen ....................28... -
Seite 5: Produktbeschreibung

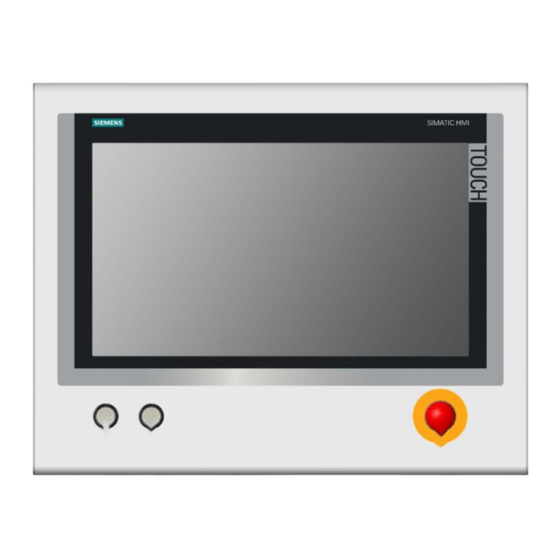

Produktbeschreibung Die IFP1900 INOX PRO-Geräte werden über die mechanische Schnittstelle an einem Tragarm oder auf einem Standfuß montiert. Die IFP1900 INOX PRO-Geräte sind nicht für den Einbau in einen Schaltschrank geeignet. Die folgenden Abbildungen zeigen die Vorderansicht und Rückansicht am Beispiel eines Geräts mit Bedienelementen und Standfußmontage. -
Seite 6: Lieferumfang
Pinbelegung der internen Steckklemmenleiste, siehe Kapitel "Pinbelegung der internen Steckklemmenleiste (Seite 29)" Lieferumfang ● 1 x IFP1900 INOX PRO ● 1 x 2-polige Anschlussklemme für die DC 24 V-Stromversorgung ● 1 x 20-polige Anschlussklemme, passend zur internen 20-poligen Steckklemmenleiste des Geräts ●... - Seite 7 ● 1 Ersatzdichtung für die mechanische Schnittstelle des Geräts ● 4 Schrauben für die Befestigung des Edelstahlrohrs mit Flansch aus einem Montagekit an der mechanischen Schnittstelle des Geräts ● 1 Anschlussklemme für die Stromversorgung ● Dokumentation Artikelnummer 6AV7675-1JD21-0AA0 IFP1900 INOX PRO Kompaktbetriebsanleitung, 11/2017, A5E35751631-AB...
- Seite 8 ● 1 Klemmenblock für die Steckklemmenleiste im Anschlussfach ● Dokumentation Artikelnummer 6AV7675-1JD20-1AA0 Servicehandbuch Für das IFP1900 INOX PRO ist ein Servicehandbuch verfügbar, das folgende erweiterte Wartungsarbeiten beschreibt: ● Dichtung der Rückwand austauschen ● Defekte Bedienelemente in der Gerätefront austauschen ● Ein Gerät für Standfußmontage in ein Gerät für Tragarmmontage umbauen und...
-
Seite 9: Sicherheitshinweise
Bauelemente. Diese Bauelemente sind technisch bedingt empfindlich gegen Überspannungen und können durch elektrostatische Entladung in ihrer Funktion beeinträchtigt oder zerstört werden. Beachten Sie die entsprechenden Vorschriften im Umgang mit EGB. IFP1900 INOX PRO Kompaktbetriebsanleitung, 11/2017, A5E35751631-AB... -
Seite 10: Gerät Installieren
● Vier Sechskantschrauben M5 nach Schraubennorm ISO 4017, Material X5CrNi18-10 Die Länge der Schrauben muss so dimensioniert sein, dass die Eindringtiefe des Schraubengewindes in den geräteseitigen Flansch im Bereich 6 ... 10 mm liegt. IFP1900 INOX PRO Kompaktbetriebsanleitung, 11/2017, A5E35751631-AB... - Seite 11 Hinweis Das Gerät wird über die mechanische Schnittstelle mit vier Schrauben auf einem Standfuß oder an einem Tragarm befestigt. Die Siemens AG übernimmt keine Haftung für die Folgen einer fehlerhaften Montage. WARNUNG Gerät muss sicher befestigt sein Nicht ausreichend dimensionierte Befestigungsmittel können das Herabfallen des Geräts verursachen.
- Seite 12 Schnittstelle und ziehen Sie die Schrauben mit einem Drehmoment von 3,5 Nm an. Nur mit diesem Drehmoment ist die Schutzart IP66 gewährleistet. Das Gerät ist auf dem Standfuß angebaut. Die folgenden Schritte beschreiben die Installation im Anschlussfach. IFP1900 INOX PRO Kompaktbetriebsanleitung, 11/2017, A5E35751631-AB...
- Seite 13 Gerät anschließen und Anschlussfach schließen Wichtige Hinweise für das Anschließen Der Schutzleiteranschluss ist für die Sicherheit des Geräts notwendig und verbessert die Ableitung von Störungen, die über Energieversorgungsleitungen, Signalleitungen oder Leitungen zu Peripheriegeräten übertragen werden. IFP1900 INOX PRO Kompaktbetriebsanleitung, 11/2017, A5E35751631-AB...
- Seite 14 Leistung (LPS = Low Power Source) oder eine vorgeschaltete Sicherung bzw. ein vorgeschalteter Leistungsschalter erforderlich. Der Strom ist auf den Wert 4,16 A zu begrenzen. Der dafür erforderliche Sicherungswert beträgt max. 4 A. IFP1900 INOX PRO Kompaktbetriebsanleitung, 11/2017, A5E35751631-AB...
- Seite 15 Rastnasen der Dichtung in den zugehörigen Aussparungen liegen und dass die Dichtung bündig an der Geräterückwand aufliegt. 6. Befestigen Sie die Anschlussfachabdeckung mit den 6 Schrauben. Ziehen Sie die Schrauben mit einem Drehmoment von 3,5 Nm an. IFP1900 INOX PRO Kompaktbetriebsanleitung, 11/2017, A5E35751631-AB...
-
Seite 16: Gerät In Betrieb Nehmen
Vorgehensweise 1. Schalten Sie den IPC ein. 2. Schalten Sie die Stromversorgung des IFP1900 INOX PRO ein. 3. Legen Sie die DVD "Documentation and Drivers" in das CD/DVD-Laufwerk des IPC ein. Alternativ schließen Sie den USB-Stick mit der Kopie der DVD an einer USB-Schnittstelle des Geräts an. -
Seite 17: Gerät Warten Und Instand Setzen
Schalten Sie das Gerät vor der Reinigung aus. Reinigungsmittel ACHTUNG Beschädigung des Geräts durch unzulässige Reinigungsmittel Unzulässige und ungeeignete Reinigungsmittel können das Bediengerät beschädigen. Verwenden Sie als Reinigungsmittel nur Spülmittel oder aufschäumende Bildschirm- Reinigungsmittel. Verwenden Sie keine aggressiven Lösungs- oder Scheuermittel. IFP1900 INOX PRO Kompaktbetriebsanleitung, 11/2017, A5E35751631-AB... -
Seite 18: Putzbild
Keine Bedienbarkeit bei aktivem Putzbild Wenn das Putzbild aktiv ist, ist eine Bedienung am Gerät nicht möglich. Warten Sie die Zeitspanne für das Putzbild ab. Dann ist die Bedienung der Anlage mit dem Gerät wieder möglich. IFP1900 INOX PRO Kompaktbetriebsanleitung, 11/2017, A5E35751631-AB... -
Seite 19: Chemische Beständigkeit
● Auch Säuredämpfe, die sich z. B. beim Reinigen von Fliesen mit Salzsäure bilden, schaden dem rostfreien Edelstahl. Wenn versehentlich Edelstahlteile mit Salzsäure in Berührung kommen, spülen Sie die Edelstahlteile sofort sehr gründlich mit Wasser ab. ● Reinigen Sie die Edelstahl-Oberfläche mit einem Reinigungsmittel ohne Aktivchlor. IFP1900 INOX PRO Kompaktbetriebsanleitung, 11/2017, A5E35751631-AB... -
Seite 20: Reinigungshinweise
Diese und Flugrost bewirken Rost auf Edelstahlteilen. – Beseitigen Sie sofort Verfärbungen oder Rosterscheinungen. – Um weitere Roststellen zu verhindern, behandeln Sie frische Roststellen mit einem milden Scheuermittel. – Spülen Sie im Anschluss an jede Reinigung gründlich nach. IFP1900 INOX PRO Kompaktbetriebsanleitung, 11/2017, A5E35751631-AB... -
Seite 21: Gerät Auf Werkseinstellungen Zurücksetzen
Gerät auf Werkseinstellungen zurücksetzen Der Reset-Taster dient dazu, das Gerät auf Werkseinstellungen zurückzusetzen, z. B. wenn das IFP1900 INOX PRO für längere Zeit nicht mehr mit dem IPC kommunizieren kann. Beim Zurücksetzen auf Werkseinstellungen wird u. a. die IP-Adresse des IFP1900 INOX PRO auf den Default-Wert "192.168.1.2"... -
Seite 22: Technische Angaben
(Entwicklung, Produktion und Vertrieb) erfüllt die Anforderungen der DIN ISO 9001:2000. Dies wurde uns von der DQS (Deutsche Gesellschaft zur Zertifizierung von Qualitätsmanagementsystemen mbH) bestätigt. Zertifikat-Registrier-Nr. DE-000656 QM08 Software-Lizenzvereinbarungen Wenn das Gerät mit installierter Software geliefert wird, dann beachten Sie die zugehörigen Lizenzvereinbarungen. IFP1900 INOX PRO Kompaktbetriebsanleitung, 11/2017, A5E35751631-AB... -
Seite 23: Fm-Zulassung
● Approval Standards FM 3611, FM 3600, FM 3800, ANSI/ISA 61010-1 Approved for use in ● Class I, Division 2, Group A, B, C, D T4 ● Class I, Zone 2, Group IIC T4 IFP1900 INOX PRO Kompaktbetriebsanleitung, 11/2017, A5E35751631-AB... -
Seite 24: Richtlinien Und Erklärungen
Diese Produkt erfüllt die Anforderungen und Schutzziele der EU-Richtlinie 2014/30/EU (EMC Directive) und ist entsprechend der CE-Kennzeichnung für folgende Einsatzbereiche ausgelegt: Einsatzbereich Anforderung an Störaussendung Anforderung an Störfestigkeit Industriebereich EN 61000-6-4:2007 +A1:2011 EN 61000-6-2:2005 IFP1900 INOX PRO Kompaktbetriebsanleitung, 11/2017, A5E35751631-AB... -
Seite 25: Maßbilder
Technische Angaben 6.3 Maßbilder Maßbilder 6.3.1 IFP1900 INOX PRO Die folgenden Abbildungen zeigen die Maßbilder am Beispiel eines Geräts mit Bedienelementen und Standfußmontage. IFP1900 INOX PRO Kompaktbetriebsanleitung, 11/2017, A5E35751631-AB... -
Seite 26: Mechanische Schnittstelle Des Geräts
Die Erzeugung der Versorgungsspannung durch die vorgeschaltete Stromversorgung muss als Sicherheitskleinspannung mit sicherer elektrischer Trennung, potenzialgetrennt als SELV gemäß IEC/UL/EN/DIN-EN 60950-1 und LPS/NEC Class 2 erfolgen. Wenn alle Abdeckungen geschlossen und alle Anschlussleitungen ordnungsgemäß mit dem Gerät verbunden sind IFP1900 INOX PRO Kompaktbetriebsanleitung, 11/2017, A5E35751631-AB... -
Seite 27: Elektromagnetische Verträglichkeit
Min. 50000 h bei 50 °C, 50 % Helligkeit Pixel-Fehlerklasse nach ISO 9241-307 Schnittstellen 2 × USB 2.0, high current LAN-Schnittstelle X1 P1, RJ45 Long Distance Connection via Gigabit Ethernet; 10, 100, 1000 MBit/s Tastatur, Maus Über USB-Schnittstelle anschließbar IFP1900 INOX PRO Kompaktbetriebsanleitung, 11/2017, A5E35751631-AB... -
Seite 28: Klimatische Umgebungsbedingungen
250 m/s2, 6 ms, 1000 Schocks pro Achse Lagerung/Transport • 6.4.3 Stromversorgung 6.4.3.1 Strombedarf von Zusatzkomponenten Maximal zulässige Stromaufnahme an den USB Schnittstellen Zusatzkomponente Maximal zulässige Stromaufnahme, Max. Summenleistung Spannung +5 V USB-Device 2 x High-Current 2 x 500 mA IFP1900 INOX PRO Kompaktbetriebsanleitung, 11/2017, A5E35751631-AB... -
Seite 29: Leistungsaufnahme
Dieses Kapitel gilt nur für Geräte mit Bedienelementen. Die folgende Abbildung zeigt die Pinbelegung der internen 20-poligen Steckklemmenleiste: ● Die Pins 1 ... 12 sind mit den frontseitigen Bedienelementen verdrahtet. ● Die Pins 13 ...20 sind nicht belegt. IFP1900 INOX PRO Kompaktbetriebsanleitung, 11/2017, A5E35751631-AB... -
Seite 30: Technische Unterstützung
Weiterführende Informationen und Unterstützung zu den beschriebenen Produkten finden Sie im Internet unter folgenden Adressen: ● Technical Support (https://support.industry.siemens.com) ● Formular für einen Support-Request (http://www.siemens.de/automation/support-request) ● After Sales Information System SIMATIC IPC/PG (http://www.siemens.de/asis) ● Gesamtdokumentation SIMATIC (http://www.siemens.de/simatic-tech-doku-portal) ● Ihr Ansprechpartner vor Ort (http://www.automation.siemens.com/mcms/aspa-db/de/Seiten/default.aspx) ●...
