- Seite 1 Vorwort Einleitung Installation des Geräts RUGGEDCOM RS900L Gerätemanagement Kommunikationsports Technische Daten Installationshandbuch Zertifizierung 01/2019 RC1027-DE-05...
-
Seite 2: Haftungsausschluss
Informationen hierzu finden Sie unter https://support.automation.siemens.com. Gewährleistung Siemens gewährt eine Garantie von fünf (5) Jahren ab dem Kaufdatum auf das Produkt unter der Bedingung, dass das Produkt während der Garantiedauer zu Wartungszwecken an unser Werk zurückgesandt wird. Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile. -
Seite 3: Kontakt Siemens
RUGGEDCOM RS900L Installationshandbuch Ansprüche des Kunden auf Vertrag (einschließlich wesentlicher Verletzungen), unerlaubten Handlungen (einschließlich Fahrlässigkeit und Gefährdungshaftung) oder auf einem anderen Grund beruhen. Nähere Informationen zu den Garantiebestimmungen finden Sie unter https://www.siemens.com/ruggedcom oder kontaktieren Sie einen Mitarbeiter des Siemens-Kundenservice. Kontakt Siemens... - Seite 4 RUGGEDCOM RS900L Installationshandbuch...
-
Seite 5: Inhaltsverzeichnis
RUGGEDCOM RS900L Installationshandbuch Inhaltsverzeichnis Inhaltsverzeichnis Vorwort ......................Warnhinweise ........................... vii Zugehörige Dokumente ........................viii Zugang zur Dokumentation ........................ viii Schulung ............................viii Kundensupport ..........................viii Kapitel 1 Einleitung ......................1.1 Funktionale Highlights ........................1 1.2 Beschreibung ..........................2 1.3 Erforderliche Werkzeuge und Materialien ..................4 1.4 Außerbetriebnahme und Entsorgung .................... - Seite 6 RUGGEDCOM RS900L Inhaltsverzeichnis Installationshandbuch Kapitel 4 Kommunikationsports ..................4.1 Ethernet-Ports in Kupfertechnik ....................20 4.2 Ethernet-Ports in Glasfasertechnik ....................21 4.3 EoVDSL-Ports ..........................22 4.3.1 EoVDSL-Verdrahtung ......................23 4.3.2 Konfiguration und Einstellung ................... 24 4.3.3 EoVDSL-Leistung ......................24 Kapitel 5 Technische Daten ................... 5.1 Technische Daten der Stromversorgung ..................27 5.2 Technische Daten des ausfallsicheren Alarmrelais ................
-
Seite 7: Vorwort
Installationshandbuch Vorwort Vorwort In diesem Handbuch wird der RUGGEDCOM RS900L beschrieben. Es werden die wesentlichen Funktionen des Geräts, die Installation, Inbetriebnahme und wichtige technische Daten beschrieben. Das Handbuch richtet sich an technisches Netzwerkpersonal, das für die Installation, Inbetriebnahme und Instandhaltung des Geräts verantwortlich ist. Seine Verwendung ist auch für Netzwerk- und Systemplaner, Systemprogrammierer und Leitungstechniker empfohlen. -
Seite 8: Zugehörige Dokumente
Siemens-Vertriebspartner. Kundensupport Der Kundensupport ist für alle Kunden von Siemens rund um die Uhr an 7 Tagen in der Woche erreichbar. Für technischen Support oder allgemeine Informationen wenden Sie sich auf einem der folgenden Wege an den... - Seite 9 • auf die umfangreiche Bibliothek der Support-Dokumentation, einschließlich FAQs und Handbücher, von Siemens zugreifen, • Support-Anfragen stellen oder den Status einer Support-Anfrage prüfen, • einen lokalen Siemens-Vertreter des Vertriebs, des Technischen Supports, für Schulungen usw. kontaktieren, • anderen Siemens-Kunden und dem Support-Forum Fragen stellen oder mit ihnen Wissen austauschen.
- Seite 10 RUGGEDCOM RS900L Vorwort Installationshandbuch Kundensupport...
-
Seite 11: Einleitung
Zertifizierung (Class I, Division 2), einer optionalen Beschichtung und einem Chassis aus verzinktem Stahl kann der RUGGEDCOM RS900L nahezu an jedem Ort aufgestellt werden. Um den Raum im Schaltschrank effizient zu nutzen, kann der RUGGEDCOM RS900L auf einer DIN-Schiene oder - Tafel angebracht werden. -
Seite 12: Beschreibung

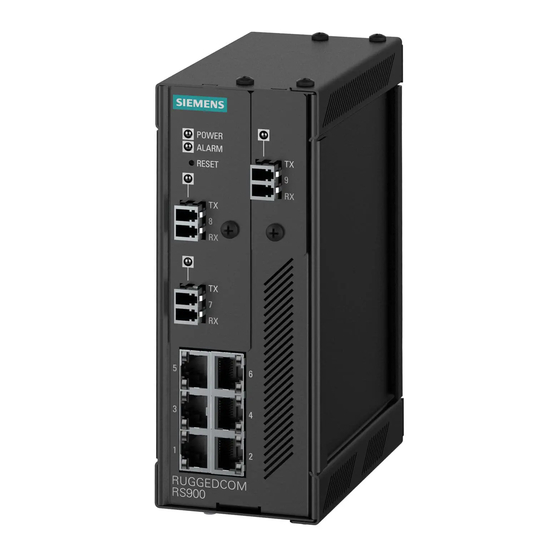

• Reihenklemmen für zuverlässige wartungsfreie Verbindungen • Sicherheitszulassung CSA/UL 60950-1 bis 85 °C (185 °F) Abschnitt 1.2 Beschreibung Der RUGGEDCOM RS900L verfügt auf dem Frontbedienfeld über eine Reihe von Ports, Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren des Geräts sowie zur Fehlerbehebung dienen. Beschreibung... - Seite 13 RUGGEDCOM RS900L Kapitel 1 Installationshandbuch Einleitung Abbildung 1: RUGGEDCOM RS900L 1. LED POWER 2. LED ALARM 3. Taste RESET 4. [Optional] Ethernet-Ports in Kupfertechnik (10/100Base-TX) oder Glasfasertechnik (100Base-FX) 5. Ethernet-Ports in Kupfertechnik (10/100Base-TX): 6. EoVDSL-Port 7. RS232-Konsolenport (seriell) 8. Ausfallsicheres Alarmrelais 9. Chassis-Erdungsanschluss 10. Reihenklemme für Stromversorgung LED POWER Leuchtet grün, wenn das Gerät mit Strom versorgt wird.
-
Seite 14: Erforderliche Werkzeuge Und Materialien
Kapitel 1 RUGGEDCOM RS900L Einleitung Installationshandbuch Abschnitt 1.3 Erforderliche Werkzeuge und Materialien Die folgenden Werkzeuge und Materialien sind für die Installation des RUGGEDCOM RS900L erforderlich: Werkzeuge/Materialien Zweck Anschlussleitung für Wechselstrom (16 AWG) Zum Anschließen von Netzspannung an das Gerät. Multimode- und/oder Singlemode-Glasfaserkabel Zum Anschließen des Geräts an ein LAN. -
Seite 15: Unterstützte Lichtwellenleiter
Kapitel 1 Installationshandbuch Einleitung Siemens empfiehlt ebenfalls nicht die Verwendung von in Kupfer ausgeführten Ethernet-Ports zur Anbindung von Geräten im Feld über Entfernungen, durch die bei Fehlerzuständen zwischen Leitung und Erde starke Erhöhungen des Erdpotentials (über 2500 V) auftreten könnten. - Seite 16 Kapitel 1 RUGGEDCOM RS900L Einleitung Installationshandbuch Unterstützte Lichtwellenleiter...
-
Seite 17: Installation Des Geräts
Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile. Die Gewährleistung erlischt, sobald Wartungsmaßnahmen von unbefugtem Personal ausgeführt werden. Von Siemens Canada Ltd nicht ausdrücklich genehmigte Änderungen können zu ungültigen Spezifikationen, Prüfergebnissen und behördlichen Zulassungen führen, und die Berechtigung des Anwenders zum Betrieb dieses Geräts kann erlöschen. -
Seite 18: Allgemeines Vorgehen
Wenn ein Teil fehlt oder beschädigt ist, benachrichtigen Sie Siemens. Abschnitt 2.3 Installation des Geräts in explosionsgefährdeten Bereichen Der RUGGEDCOM RS900L erfüllt konstruktiv die Sicherheitsstandards nach Class I, Division 2 für explosionsgefährdete Bereiche, in denen im Gegensatz zu normalen Betriebsumgebungen Konzentrationen brennbarer Gase, Dämpfe oder Flüssigkeiten vorhanden sein können. WICHTIG! Das Gerät ist nur als Bauteil für die Installation in explosionsgefährdeten Umgebungen zugelassen. -
Seite 19: Montage Des Geräts
Abschnitt 2.4 Montage des Geräts Der RUGGEDCOM RS900L ist auf maximale Flexibilität bei der Montage und Anzeige ausgelegt. Das Gerät kann mit Adaptern ausgestattet werden, was eine Montage auf einer DIN-Schiene (35 mm / 1,4 in) oder in einer Schalttafel ermöglicht WICHTIG! Die vom Gerät erzeugte Wärme wird aus dem Gehäuse abgeführt. -
Seite 20: Montage Des Geräts Auf Einer Din-Schiene
Abschnitt 2.4.2 Schalttafeleinbau des Geräts Für den Schalttafeleinbau kann der RUGGEDCOM RS900L mit Adaptern für die Schalttafel ausgestattet werden, die auf der Ober- und Unterseite des Chassis sind. Mit Hilfe der Adapter ist es möglich, das Gerät mit Schrauben an einer Schalttafel zu befestigen. -
Seite 21: Anschließen Des Ausfallsicheren Alarmrelais
Die Steuerung des Ausgangs des ausfallsicheren Relais ist über ROS konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung eines Alarms bei Stromausfall. Ausführliche Informationen hierzu finden Sie im ROS Benutzerhandbuch für RUGGEDCOM RS900L. Um das ausfallsichere Alarmrelais anzuschließen, gehen Sie wie folgt vor: Führen Sie die Reihenklemme mit dem ausfallsicheren Alarmrelais in das Gerät ein und ziehen Sie die... -
Seite 22: Anschluss An Die Netzspannung
Abbildung 4: Verdrahtung des ausfallsicheren Alarmrelais 1. Öffnerkontakt 2. Massekontakt 3. Schließerkontakt Abschnitt 2.6 Anschluss an die Netzspannung Der RUGGEDCOM RS900L kann mit einer einzelnen AC/DC-Hochspannungsversorgung oder DC- Niederspannungsversorgung betrieben werden. WICHTIG! • Bei für 110/230 VAC ausgelegten Geräten muss ein entsprechend bemessener AC-Leistungsschalter installiert werden. - Seite 23 RUGGEDCOM RS900L Kapitel 2 Installationshandbuch Installation des Geräts ACHTUNG! Stromschlaggefahr – Gefahr der Beschädigung des Geräts Spannungsversorgungskabel für Wechselstrom KEINESFALLS mit Klemmen für Gleichstrom verbinden. Das Netzteil könnte dadurch beschädigt werden. ACHTUNG! Stromschlaggefahr – Gefahr der Beschädigung des Geräts Vor dem Prüfen der Durchschlagfestigkeit (HIPOT) im Feld entfernen Sie das geflochtene Erdungsband, das an die Erdungsklemme für Überspannung und an Gehäusemasse angeschlossen ist.
-
Seite 24: Anschließen An Dc-Niederspannung
Reihenklemme. Abschnitt 2.6.2 Anschließen an DC-Niederspannung RUGGEDCOM RS900L ist für eine Spannungsversorgung mit 24 V oder 48 V mit Verpolungsschutz und doppelten Spannungsversorgungseingängen ausgestattet, wodurch es möglich ist, das Gerät über redundante Anschlüsse mit einer einzelnen Gleichstromversorgung zu verbinden. Gehen Sie wie folgt vor, um das Gerät an eine DC-Niederspannungsversorgung anzuschließen: HINWEIS Ziehen Sie alle Anschlussklemmen mit einem Drehmoment von 0,6 Nm fest. - Seite 25 RUGGEDCOM RS900L Kapitel 2 Installationshandbuch Installation des Geräts ± ± Abbildung 7: Verdrahtung der Reihenklemme – Einzelne DC-Stromversorgungseingänge 1. Plusklemme 2. Minusklemme 3. Überspannungsschutzklemme 4. Geflochtenes Erdungsband Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der Klemme für den Minuspol an der Reihenklemme. [Optional] Wenn ein redundanter Anschluss erforderlich ist, wiederholen Sie...
- Seite 26 Kapitel 2 RUGGEDCOM RS900L Installation des Geräts Installationshandbuch ± ± ± ± Abbildung 8: Verdrahtung der Reihenklemme – Doppelte DC-Stromversorgungseingänge 1. Plusklemme 2. Minusklemme 3. Überspannungsschutzklemme 4. Geflochtenes Erdungsband Schließen Sie mit Hilfe eines geflochtenen Erdungsbands oder eines anderen geeigneten Erdungsdrahts die Überspannungsschutzklemme an die Gehäusemasseverbindung an. Die Überspannungsmasseklemme wird als Erdungsleiter für alle Überspannungsschutzschaltungen im Gerät verwendet.
-
Seite 27: Gerätemanagement
Im Folgenden werden die verschiedenen Methoden für den Zugriff auf die RUGGEDCOM ROS-Konsole und die Web-Schnittstellen des Geräts beschrieben. Ausführliche Anweisungen finden Sie im RUGGEDCOM ROS Benutzerhandbuch zum RUGGEDCOM RS900L. WICHTIG! Ethernet-Kabel dürfen ausschließlich in nicht explosionsgefährdeten Bereichen bzw. bei spannungsfrei geschaltetem Gerät angeschlossen oder getrennt werden. -
Seite 28: Konfigurieren Des Geräts
Abschnitt 3.3 Zurücksetzen des Geräts Der RUGGEDCOM RS900L kann über die Taste RESET zurückgesetzt (neu gestartet) werden. Die Taste RESET ist vertieft eingebaut und kann nur mit einer Nadel oder einem kleinen Schraubendreher betätigt werden. Zum Zurücksetzen des Geräts drücken Sie die Taste RESET kurz mit einer Nadel. -
Seite 29: Kommunikationsports
RUGGEDCOM RS900L Kapitel 4 Installationshandbuch Kommunikationsports Kommunikationsports Der RUGGEDCOM RS900L kann mit Kommunikationsports verschiedener Typen ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern. Abbildung 10: Zuweisung von Netzwerkports 1. Ports 1 bis 6 2. Ports 7 und 8 3. Port 9 Port 1 bis 6... -
Seite 30: Ethernet-Ports In Kupfertechnik
Kommunikationsports Installationshandbuch Abschnitt 4.1 Ethernet-Ports in Kupfertechnik Der RUGGEDCOM RS900L unterstützt mehrere 10/100Base-TX-Ethernet-Ports, die den Anschluss an standardmäßige geschirmte oder ungeschirmte, paarweise verdrillte Kabel der Kategorie 5 (CAT-5) mit RJ45- Steckverbindern ermöglichen. WARNUNG! Stromschlaggefahr – Gefahr schwerer Personenschäden und/oder Störungen an Geräten. Vergewissern Sie sich bei Verwendung geschirmter Kabel, dass die geschirmten Kabel über den Schirmleiter und... -
Seite 31: Ethernet-Ports In Glasfasertechnik
RUGGEDCOM RS900L Kapitel 4 Installationshandbuch Kommunikationsports Technische Daten Technische Daten zu den verfügbaren Ethernet-Ports in Kupfertechnik finden Sie in Abschnitt 5.3, „Technische Daten für Ethernet-Port in Kupfertechnik“. Abschnitt 4.2 Ethernet-Ports in Glasfasertechnik Ethernet-Ports in Glasfasertechnik sind entweder mit MTRJ (Mechanical Transfer Registered Jack)-, LC (Lucent Connector)-, SC (Standard oder Subscriber Connector)- oder ST (Straight Tip)-Steckverbindern erhältlich. -
Seite 32: Eovdsl-Ports
EoVDSL-Leitung werden am Master geändert und zum Slave geschoben. Daten, die vom Master zum Slave fließen, werden als nachgelagert bezeichnet, während Daten, die vom Slave zum Master fließen, als vorgelagert bezeichnet werden. Siemens unterstützt zwei Ausführungen von EoVDSL: • Universelles EoVDSL Universelle EoVDSL-Ports sind Master/Slave einstellbar und bieten symmetrische Datenraten (vor- und nachgelagert) von bis zu 35 Mbit/s. -
Seite 33: Eovdsl-Verdrahtung
RUGGEDCOM RS900L Kapitel 4 Installationshandbuch Kommunikationsports Pinbelegung Die Pinbelegung für die RJ11-Steckverbinder ist wie folgt: HINWEIS Alle RJ11-Steckverbinder entsprechen der Standard-Pinbelegung für Telefonie. Beschreibung Reserviert (nicht anschließen) Reserviert (nicht anschließen) Ring Tipp Abbildung 17: EoVDSL-RJ11-Modem-Port Reserviert (nicht anschließen) Reserviert (nicht anschließen) INHALT •... -
Seite 34: Konfiguration Und Einstellung
Abschnitt 4.3.2 Konfiguration und Einstellung Falls der RUGGEDCOM RS900L und ein weiteres Gerät jeweils über universelle EoVDSL-Ports verfügen, ist ein Gerät als Master und das andere als Slave zu konfigurieren. Haben beide Geräte einen Long-Reach-EoVDSL-Port, ist keine Master/Slave-Konfiguration erforderlich, da die Ports bereits als Master und Slave festgelegt sind. -
Seite 35: Universelle Eovdsl-Kenngrößen
RUGGEDCOM RS900L Kapitel 4 Installationshandbuch Kommunikationsports Informationen zur EoVDSL-Konfiguration finden Sie im RUGGEDCOM ROS Benutzerhandbuch zum RUGGEDCOM RS900L . HINWEIS Unter der Annahme, dass der Entfernung die Geschwindigkeitseinstellung unterstützen kann, beträgt die Zeit für den Verbindungaufbau in der Regel 15 bis 30 Sekunden. - Seite 36 Kapitel 4 RUGGEDCOM RS900L Kommunikationsports Installationshandbuch EoVDSL-Leistung...
-
Seite 37: Technische Daten
RUGGEDCOM RS900L Kapitel 5 Installationshandbuch Technische Daten Technische Daten Dieser Abschnitt enthält wichtige technische Daten zum Gerät. INHALT • Abschnitt 5.1, „Technische Daten der Stromversorgung“ • Abschnitt 5.2, „Technische Daten des ausfallsicheren Alarmrelais“ • Abschnitt 5.3, „Technische Daten für Ethernet-Port in Kupfertechnik“ •... -
Seite 38: Ungefährliche Umgebungen
Kapitel 5 RUGGEDCOM RS900L Technische Daten Installationshandbuch Ungefährliche Umgebungen Eingangsspannung Bemessungswert Art der Maximale der internen Potentialtrennung Stromversorgung Stromaufnahme Minimum Maximum Sicherung 88 VDC 300 VDC 3,15 A(T) 4 kVAC 10 W 85 VAC 264 VAC 3,15 A(T) 5,5 kVDC 10 W... -
Seite 39: Technische Daten Für Ethernet-Ports In Glasfasertechnik
Spitzenwert den Durchschnittswert zu berechnen, subtrahieren Sie 3 dBm. • Die maximale Segmentlänge ist weitestgehend von Faktoren, wie Faserqualität, und der Anzahl an Rangierungen und Spleiße abhängig. Für Hilfe bei der Bestimmung der maximalen Segmentabstände wenden Sie sich an einen Siemens-Vertriebspartner. Tx (dBm) Empf.- Empf.-... -
Seite 40: Betriebsumgebung
9/125 Gilt für den typischen Fall. Abschnitt 5.5 Betriebsumgebung Der RUGGEDCOM RS900L ist für einen Betrieb unter folgenden Umgebungsbedingungen ausgelegt. Umgebungstemperatur im Betrieb -40 bis 85 °C (-40 bis 185 °F) Umgebungstemperatur bei Lagerung -40 bis 85 °C (-40 bis 185 °F) Relative Umgebungsluftfeuchtigkeit 5 % bis 95 %... - Seite 41 RUGGEDCOM RS900L Kapitel 5 Installationshandbuch Technische Daten 65.3 116.59 7.87 Abbildung 18: Außenabmessungen Maßzeichnungen...
- Seite 42 Kapitel 5 RUGGEDCOM RS900L Technische Daten Installationshandbuch 134.1 13.64 101.6 11.2 78.74 120.65 Abbildung 19: Maße des Schalttafeleinbaus und der DIN-Hutschienenmontage Maßzeichnungen...
-
Seite 43: Zertifizierung
RUGGEDCOM RS900L Kapitel 6 Installationshandbuch Zertifizierung Zertifizierung Das RUGGEDCOM RS900L-Gerät wurde gründlich geprüft, um seine Konformität mit anerkannten Normen zu garantieren, und es hat die Zulassung von anerkannten Zulassungsbehörden erhalten. INHALT • Abschnitt 6.1, „Zulassungen“ • Abschnitt 6.2, „Typprüfungen EMV und Umgebungsbedingungen“... -
Seite 44: Fcc
• Title 21 Code of Federal Regulations (CFR) – Chapter I – Sub-chapter J – Radiological Health Abschnitt 6.1.4 ISED Für dieses Gerät hat Siemens Canada Ltd erklärt, dass es die Anforderungen der folgenden ISED-Norm (Innovation Science and Economic Development) in Kanada erfüllt: • CAN ICES-3 (A)/NMB-3 (A) -
Seite 45: Tüv Süd
Abschnitt 6.1.7 RoHS Für dieses Gerät hat Siemens Canada Ltd erklärt, dass es die Anforderungen der folgenden RoHS- Schadstoffrichtlinien erfüllt, die eine Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten untersagen: • China RoHS 2 Verwaltungsmaßnahmen zur Kontrolle von Umweltverschmutzungen durch elektronische Produkte Eine Kopie der Materialdeklaration ist online unter https://support.industry.siemens.com/cs/ww/en/... -
Seite 46: Sonstige Zulassungen
Dieses Gerät erfüllt die Anforderungen der folgenden zusätzlichen Normen: • IEC 61000-6-2 Elektromagnetische Verträglichkeit (EMV) – Teil 6-2: Fachgrundnormen – Störfestigkeit für Industriebereiche Abschnitt 6.2 Typprüfungen EMV und Umgebungsbedingungen Der RUGGEDCOM RS900L hat die folgenden Prüfungen der elektromagnetischen Verträglichkeit (EMV) und Umweltprüfungen bestanden. EMV-Typprüfung Prüfung Beschreibung Prüfstufen... -
Seite 47: Emv-Unempfindlichkeitsprüfung Nach Ieee 1613
EMV-Unempfindlichkeitsprüfung nach IEEE 1613 HINWEIS Der RUGGEDCOM RS900L erfüllt die Anforderungen der Klasse 2 für eine reine Glasfaserkonfiguration und die Anforderungen der Klasse 1 für Kupferanschlüsse. Bei Klasse 1 ist ein vorübergehender Kommunikationsverlust zulässig, während Klasse 2 eine fehlerfreie und unterbrochene Kommunikationen erfordert. -
Seite 48: Typprüfungen Umgebung
Kapitel 6 RUGGEDCOM RS900L Zertifizierung Installationshandbuch Beschreibung Prüfstufen Störfestigkeit gegen Signalports +/-4 kV bei 2,5 kHz schnelle transiente DC-Stromanschlüsse ±4 kV elektrische Störgrößen AC-Stromanschlüsse ±4 kV Erdungsanschlüsse ±4 kV Störfestigkeit gegen Signalports 2,5 kV Gleichtakt bei 1 MHz Schwingungen DC-Stromanschlüsse 2,5 kV Gleichtakt und Gegentakt bei 1 MHz AC-Stromanschlüsse 2,5 kV Gleichtakt und Gegentakt bei 1 MHz...
