1.2.3

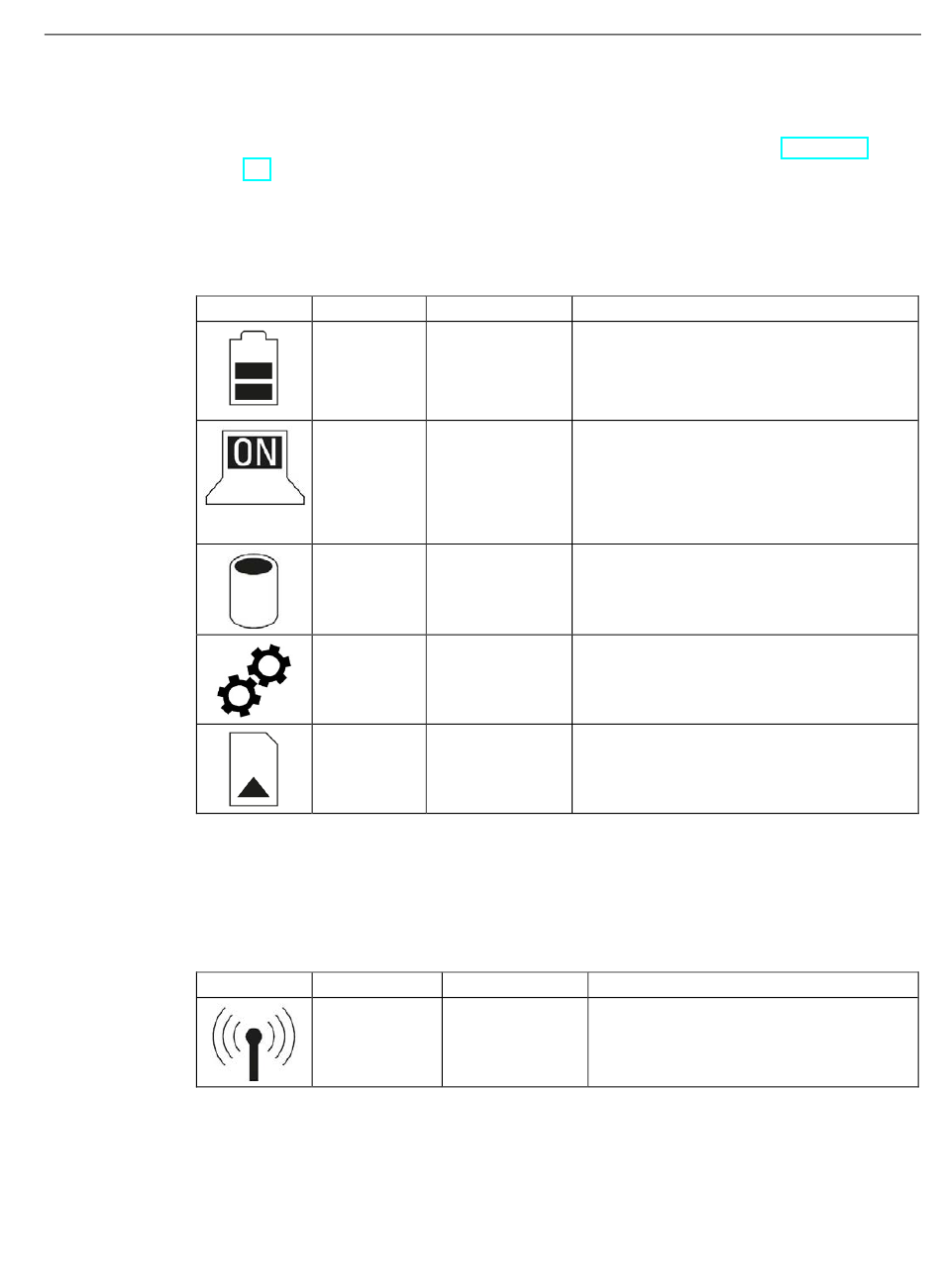

Betriebsanzeigen

Die Betriebsanzeigen befinden an der Frontseite des Geräts, siehe Kapitel "Frontseite
(Seite 12)".
Betriebsanzeigen zum System
Die Betriebsanzeigen zum System zeigen verschiedene Betriebszustände an.
Symbol
Betriebsanzeige für die Funkverbindung
Die Betriebsanzeige für die Funkverbindung bezieht sich sowohl auf WLAN als auch auf
Bluetooth. Eine individuelle Konfiguration beider Funktionen erfolgt über die entsprechende
Anwendung beim Installieren der Software.
Symbol
SIMATIC ITP1000
Betriebsanleitung, 10/2018, A5E37340159-AC
Bedeutung Farben
Akku GRÜN
ORANGE
ROT
AUS
Betrieb GRÜN
ORANGE
GRÜN blinkend
ORANGE blinkend
AUS
Massen- GRÜN
speicher
Anwender- ROT
programm
GRÜN
Card Reader GRÜN
Bedeutung Farben
WLAN/Bluetooth ORANGE
AUS
1.2 Aufbau des Geräts
Bedeutung der Farben
Akku ist geladen
Akku wird geladen
Akkukapazität zu gering (nur bei Akkubetrieb)
Kein Akku vorhanden
Netzbetrieb
Akkubetrieb
Netzbetrieb, Gerät ist im Standby-Zustand
Akkubetrieb, Gerät ist im Standby-Zustand
Gerät ist ausgeschaltet
Zugriff zum externen Speicher (Festplatte,
optisches Laufwerk)
Betriebsanzeige kann vom Anwenderprogramm
angesteuert werden
Kartenleser für SD-Cards und Multimedia
Cards aktiv
Bedeutung der Farben
Funkverbindung eingeschaltet
Funkverbindung ausgeschaltet
Überblick
