Der Überspannungsableiter 3EP2 ist ein Schutzgerät
mit der Aufgabe, die Isolation einer Anlage oder einer
ihrer Komponenten vor unzulässigen Beanspruchun-
gen durch Überspannungen zu schützen.
05

Technische Daten

In der Normalausführung ist der Überspannungsablei-
ter für Aufstellungshöhen bis 1000 m NN und für Be-
triebsfrequenzen zwischen 48 Hz und 62 Hz geeignet.
Er besteht aus 1 oder 2 Bausteinen.

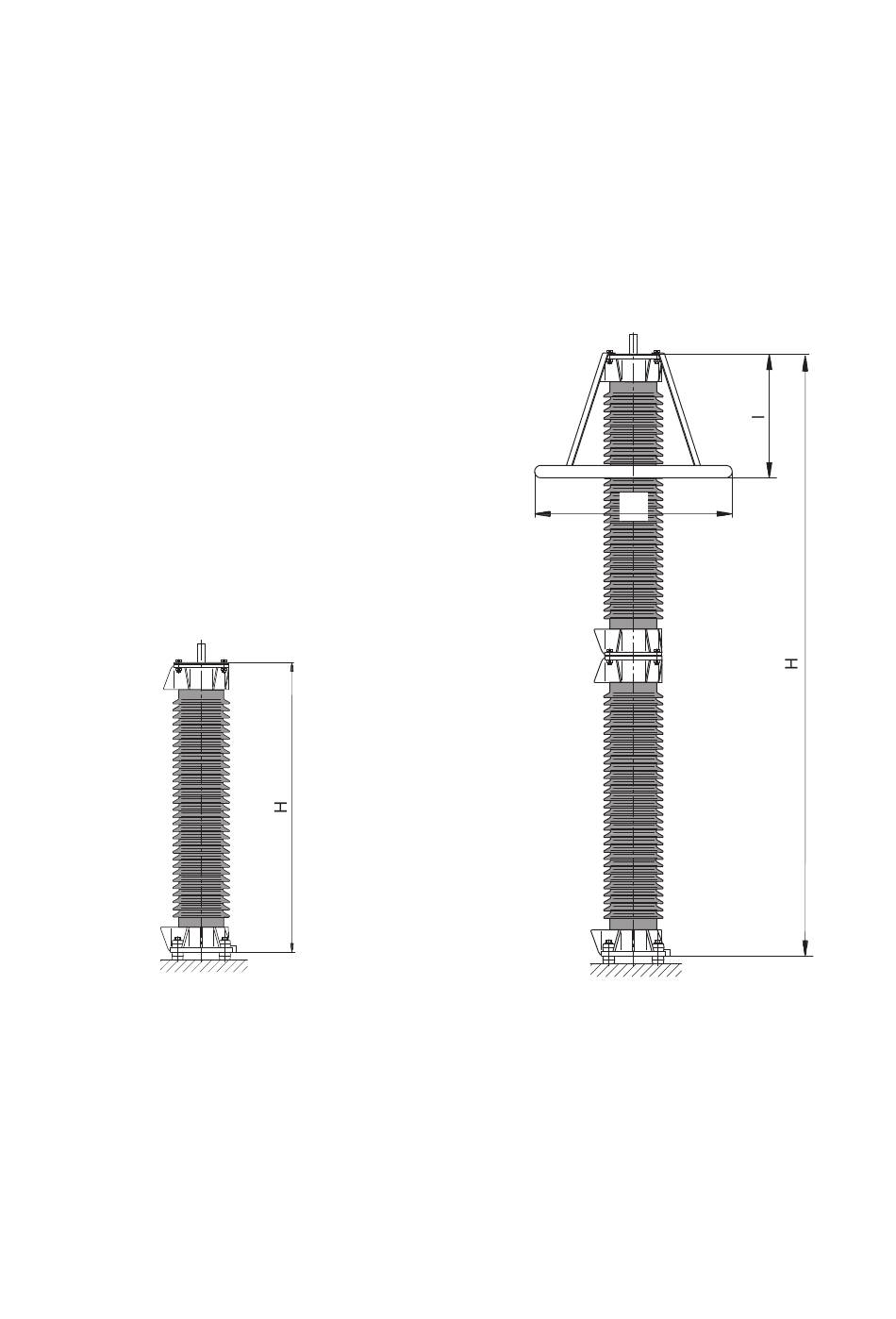

Fig. 1 Überspannungsableiter 3EP2
Maße H, d und l siehe Maßbild 2HM 490 01379.
Der Ableiter entspricht folgenden Vorschriften:
Vorschrift
VDE 0675 / Teil 4 / 05.95
IEC 60099-4: Edition 1.1.1998-08
ANSI C62.11-1993
92898604J
3E-10100/025
Klassifizierung
10 kA
10 kA, Heavy duty
Station valve arrester
Le parafoudre 3EP2 est un appareil de protection desti-
né à protéger l'isolation d'une installation ou de ses
matériels constitutifs contre les effets de surtensions.
05 Caractéristiques techniques
En version standard, le parafoudre est conçu pour une
installation à des altitudes inférieures à 1000 m et pour
des fréquences de service de 48 à 62 Hz.
Il est constitué par 1 ou 2 éléments de parafoudre.
d
Fig. 1 Parafoudre 3EP2
Cotes H, d et l, voir plan d'encombrements
Le parafoudre satisfait aux prescriptions suivantes :
Prescription
VDE 0675 / part 4 / 05.95
IEC 60099-4: Edition 1.1.1998-08
ANSI C62.11-1993
Classification
10 kA
10 kA, Heavy duty
Station valve arrester
3
