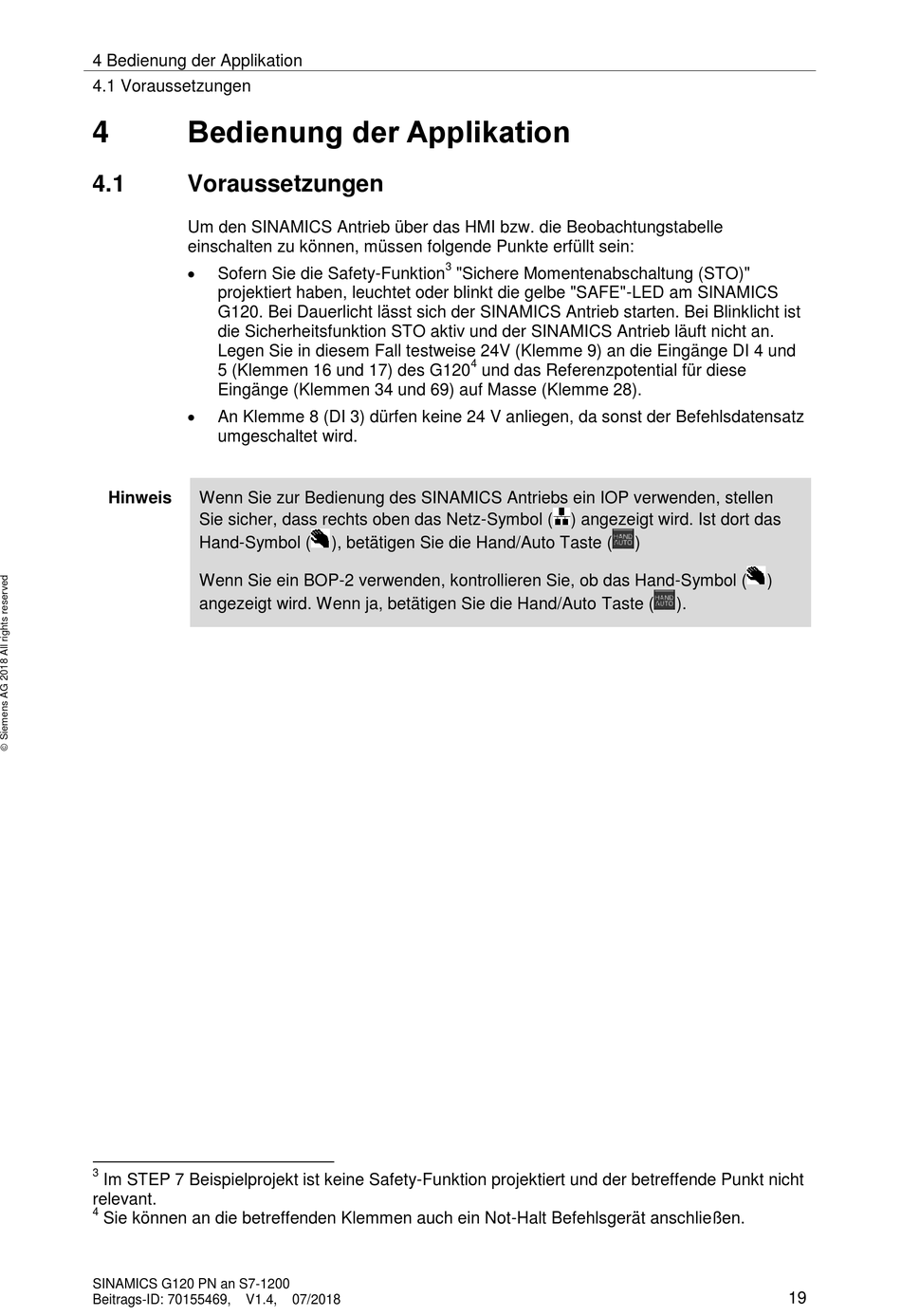

4.1 Voraussetzungen
Bedienung der Applikation
4
4.1
Voraussetzungen
Um den SINAMICS Antrieb über das HMI bzw. die Beobachtungstabelle
einschalten zu können, müssen folgende Punkte erfüllt sein:
Sofern Sie die Safety-Funktion
projektiert haben, leuchtet oder blinkt die gelbe "SAFE"-LED am SINAMICS
G120. Bei Dauerlicht lässt sich der SINAMICS Antrieb starten. Bei Blinklicht ist
die Sicherheitsfunktion STO aktiv und der SINAMICS Antrieb läuft nicht an.
Legen Sie in diesem Fall testweise 24V (Klemme 9) an die Eingänge DI 4 und
5 (Klemmen 16 und 17) des G120
Eingänge (Klemmen 34 und 69) auf Masse (Klemme 28).
An Klemme 8 (DI 3) dürfen keine 24 V anliegen, da sonst der Befehlsdatensatz
umgeschaltet wird.
Hinweis
Wenn Sie zur Bedienung des SINAMICS Antriebs ein IOP verwenden, stellen
Sie sicher, dass rechts oben das Netz-Symbol (
Hand-Symbol (
Wenn Sie ein BOP-2 verwenden, kontrollieren Sie, ob das Hand-Symbol (
angezeigt wird. Wenn ja, betätigen Sie die Hand/Auto Taste (
3
Im STEP 7 Beispielprojekt ist keine Safety-Funktion projektiert und der betreffende Punkt nicht
relevant.
4
Sie können an die betreffenden Klemmen auch ein Not-Halt Befehlsgerät anschließen.
SINAMICS G120 PN an S7-1200
Beitrags-ID: 70155469,
V1.4,
3
"Sichere Momentenabschaltung (STO)"
), betätigen Sie die Hand/Auto Taste (
07/2018
4
und das Referenzpotential für diese
) angezeigt wird. Ist dort das
)
)
).
19
