2 Lösung
2.1 Übersicht Gesamtlösung
Lösung
2
Das Applikationsbeispiel zeigt beispielhaft die PROFINET-Anbindung eines
SINAMICS G120C an eine SIMATIC S7-1212C mittels SINAMICS Startdrive V13.
Dabei werden Bausteine verwendet, die Sie direkt in eigenen Anwendungen
einsetzen können.
2.1
Übersicht Gesamtlösung
Schema
Die folgende Abbildung zeigt schematisch die wichtigsten Komponenten der
Lösung:

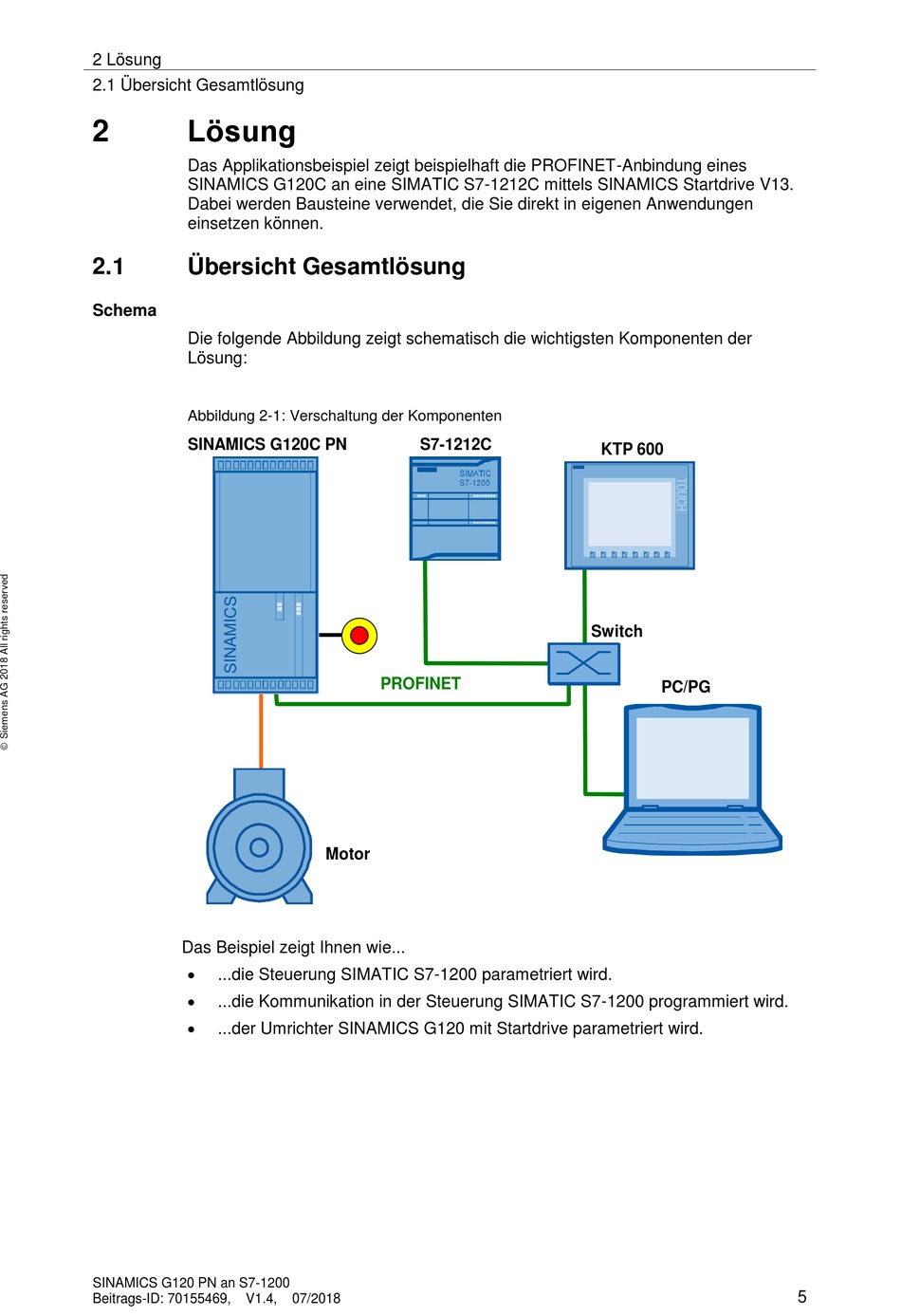

Abbildung 2-1: Verschaltung der Komponenten
SINAMICS G120C PN
Das Beispiel zeigt Ihnen wie...
...die Steuerung SIMATIC S7-1200 parametriert wird.
...die Kommunikation in der Steuerung SIMATIC S7-1200 programmiert wird.
...der Umrichter SINAMICS G120 mit Startdrive parametriert wird.
SINAMICS G120 PN an S7-1200
Beitrags-ID: 70155469,
V1.4,
S7-1212C
PROFINET
Motor
07/2018
KTP 600
Switch
PC/PG
