Réglage du filtre passe-bas "LPF-A"
Pour des mesures sur des fréquences inférieures à 300 KHz, appuyez la touche
"LPF-A". Des parasites de haute fréquence pouvant éventuellement se présenter
sont inhibés. Lorsque le filtre passe-bas est activé, "LPF-A" apparaît au display.
Ajustage du canal d'entrée
Selon la plage des fréquences dans laquelle vous souhaitez effectuer votre mesure,
sélectionnez soit le canal A ou C en actionnant la touche CHAN.
En position CHAN A, on mesurera des fréquences à partir de 1 Hz jusqu'à 20 MHz.
En position CHAN B des mesures de 20 MHz jusqu'à 2700 MHz (2,7 GHz). Le régla-
ge correspondant est affiché au display.
Ajustage du circuit porte "GATE"
Afin d'obtenir une résolution particulièrement importante, sélectionnez un circuit
porte maximal possible (10s).
Pour des signaux de mesure changeant rapidement, l'on sélectionnera le réglage
"0,1s". Pour des applications standards le réglage "1s" est recommandé. Chaque
action sur la touche Gate, modifiera le circuit porte par le facteur 10.
Fonction Hold
Si la touche "HOLD" vient à être actionnée, la dernière fréquence mesurée est
"gelée", c'est à dire retenue (Hold). Même également, lorsque la connexion BNC
vient à être séparée de l'objet à mesurer.
Affichage du dépassement de capacité
En cas de dépassement de la plage de mesure "OFL" apparaît au display.
Branchement à un PC
Les deux générateurs de fonctions, MXG-9802 et MXG-9810, possèdent à la face
arrière du boîtier un interface sériel incorporé RS 232. Avec cela il est possible, avec
le câble interface correspondant
et le logiciel disponible en option de transmettre des valeurs affichée à un PC com-
patible IBM. L'interface dispose bien entendu d'un coupleur optoélectronique.
48
• By pulling the adjustment control knob out, this amplitude is set to -20 dB.
• To guarantee a perfect waveform in the range from 1 MHz to 2 MHz (MXG-9802 A)
or 1 MHz to 10 MHz (MXG-9810 A) , set the "AMP" to less than 5 V pp
Setting the offset
The DC voltage level of the output signal can be set with the "OFFSET" control wit-
hin the range +/- 10 V. To adjust the DC voltage level, pull out the "OFFSET" control
knob. Turning to the right (clockwise) sets a positive voltage, turning to the left
(anticlockwise) sets a negative voltage. When the knob is pressed in, the output
amplitude has no DC voltage component.

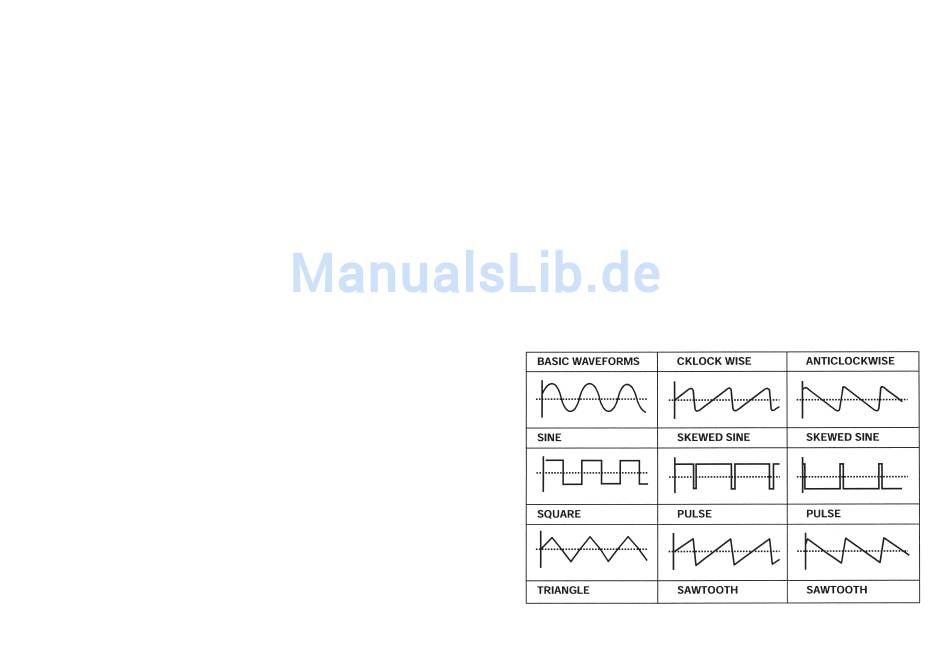

Setting the symmetry
The symmetry of the output amplitude can be adjusted within the range 1:10 or 10:1.
The control carries the designation "SYM". To adjust the symmetry of the waveform,
pull out the "SYM" control and turn it slowly to the left (anticlockwise) to the right
(clockwise). The resultant waveform can be taken from the following table.
29
