Tilkobling av skrutrekkeren
Spenningen på spenningsstabilisatoren (LED-
melding) må stemme overens med spenningen
på skrutrekkeren. Spenningsstabilisatoren er uteluk-
kende egnet til bruk med Bosch-industri-batteriskru-
trekker i seriene Exact, AngleExact og BT-Exact med
en spenning mellom 9,6 V og 14,4 V. Ellers er det fare
for brann og eksplosjoner.
Finn ut hvilken spenning den industri-batteriskrutrek-
keren har som du vil bruke sammen med spennings-
stabilisatoren (se Funksjonsbeskrivelse > Tekniske
data i bruksanvisningen for industri-batteriskrutrekke-
ren). Skaff deg den spenningsstabilisatoren som er eg-
net for din skrutrekker.
En spenningsadapter inngår ikke i leveransen for
spenningsstabilisatoren 4Exact. For tiden finnes det
spenningsadaptere for 9,6 V, 12,0 V og 14,4 V hos
fagforhandlere.
Avhengig av spenningen har spenningsadapterne for-
skjellig farge på huset til D-Sub-støpselet 9. Huset til
D-Sub-støpselet for 9,6-V-spenning er lyseblått, huset
for 12-V-spenning er rødt og huset for 14,4-V-spen-
ning er sort.
13
9
7
8
17

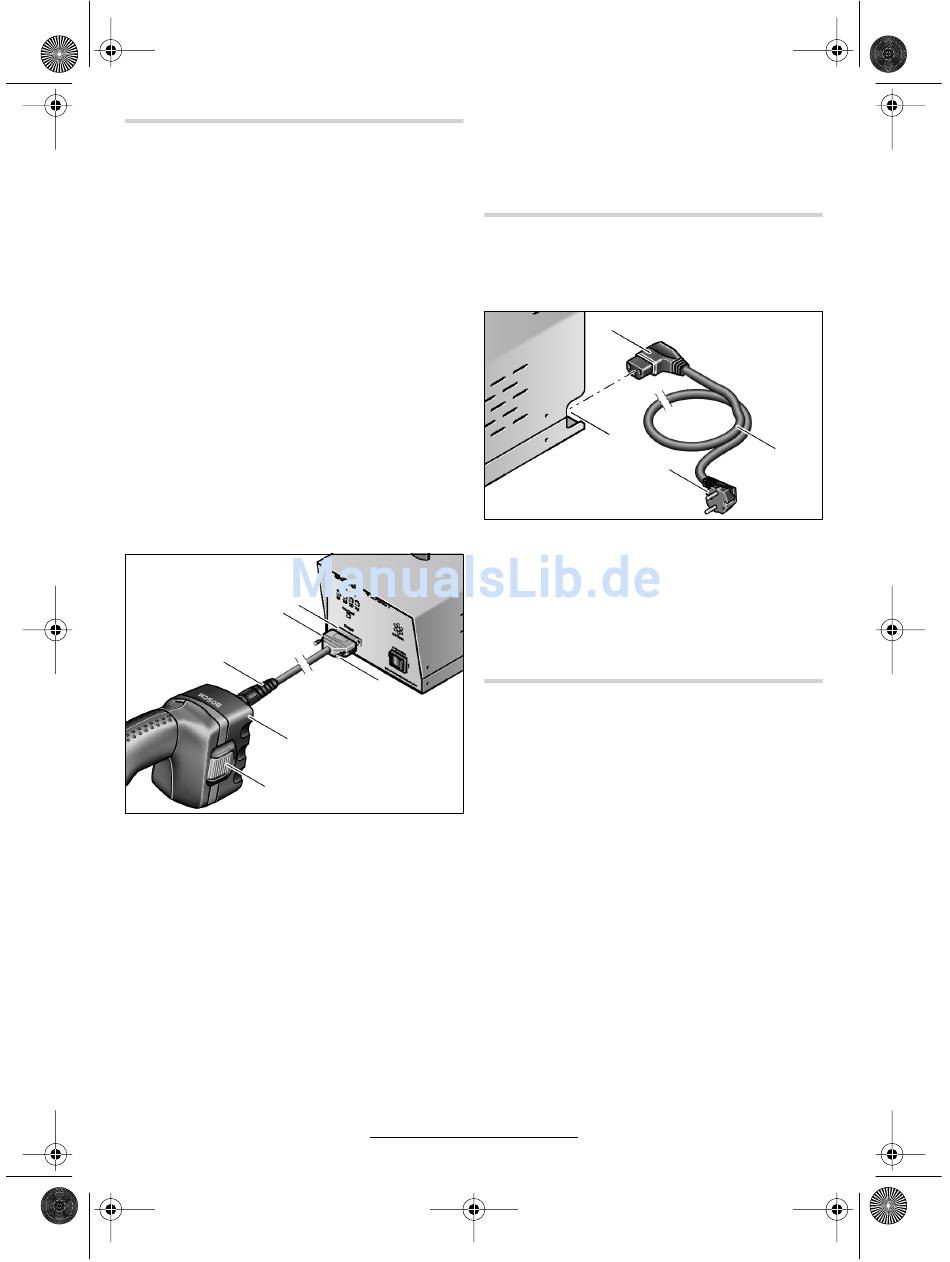

Pass på at spenningsstabilisatoren er slått av (se Bruk
> Igangsettingen) eller ledningen 6 er adskilt fra ener-
gitilførselen.
Adapterhuset 8 må kun monteres eller demonte-
res fra industri-batteriskrutrekkeren ved utkob-
let spenningsstabilisator eller hvis støpselet 9 er
adskilt fra spenningsstabilisatoren.
Aktiver innkoblingssperren på skrutrekkeren og slå
skrutrekkeren av med på-/av-bryteren. Skyv så adap-
terhuset 8 inn i håndtaket på industri-batteriskrutrek-
keren. Pass på at adapterhuset skyves inn i riktig ret-
ning og at det smekker riktig på plass.
3 609 929 A13 • (05.05) T
Sett deretter støpselet 9 til spenningsadapteren 7 som
passer til skrutrekkeren inn i kontakten 13. Skru støp-
selet 9 fast i kontakten 13, idet du trekker begge skru-
ene 10 håndfast til.
Tilkobling til energitilførselen
Spenningen til strømkilden må stemme overens med
informasjonene på maskinens typeskilt. Maskiner som
er merket med 230 V kan også brukes på 220 V.
Sett først støpselet 18 til ledningen 6 inn i kontakten 5
på spenningsstabilisatoren. Nå kan du koble spen-
ningsstabilisatoren til energitilførselen ved å sette støp-
selet 19 inn i stikkontakten.
Forbind alltid først ledningen med spenningssta-
bilisatoren, før du setter støpselet 19 inn i stikk-
kontakten, ellers er det fare for elektriske støt.
10
Demontering
Adskilling fra energitilførselen
Trekk først støpselet 19 ut av stikkontakten. Trekk så
støpselet 18 til ledningen 6 ut av kontakten 5 på spen-
ningsstabilisatoren.
Adskill alltid først forbindelsen til stikkontakten,
for å unngå elektriske støt.
Adskille skrutrekkeren fra spennings-
stabilisatoren
Adapterhuset 8 må kun monteres eller demonte-
res fra industri-batteriskrutrekkeren ved utkob-
let spenningsstabilisator eller hvis støpselet 9 er
adskilt fra spenningsstabilisatoren.
Løsne de to skruene 10 på støpselet 9 og trekk støp-
selet ut av kontakten 13.
Trykk deretter på begge sidene på låsetastene 17 og
trekk adapterhuset 8 ut av håndtaket på industri-bat-
teriskrutrekkeren.
Norsk–6
18
5
19
6
