VORSICHT:

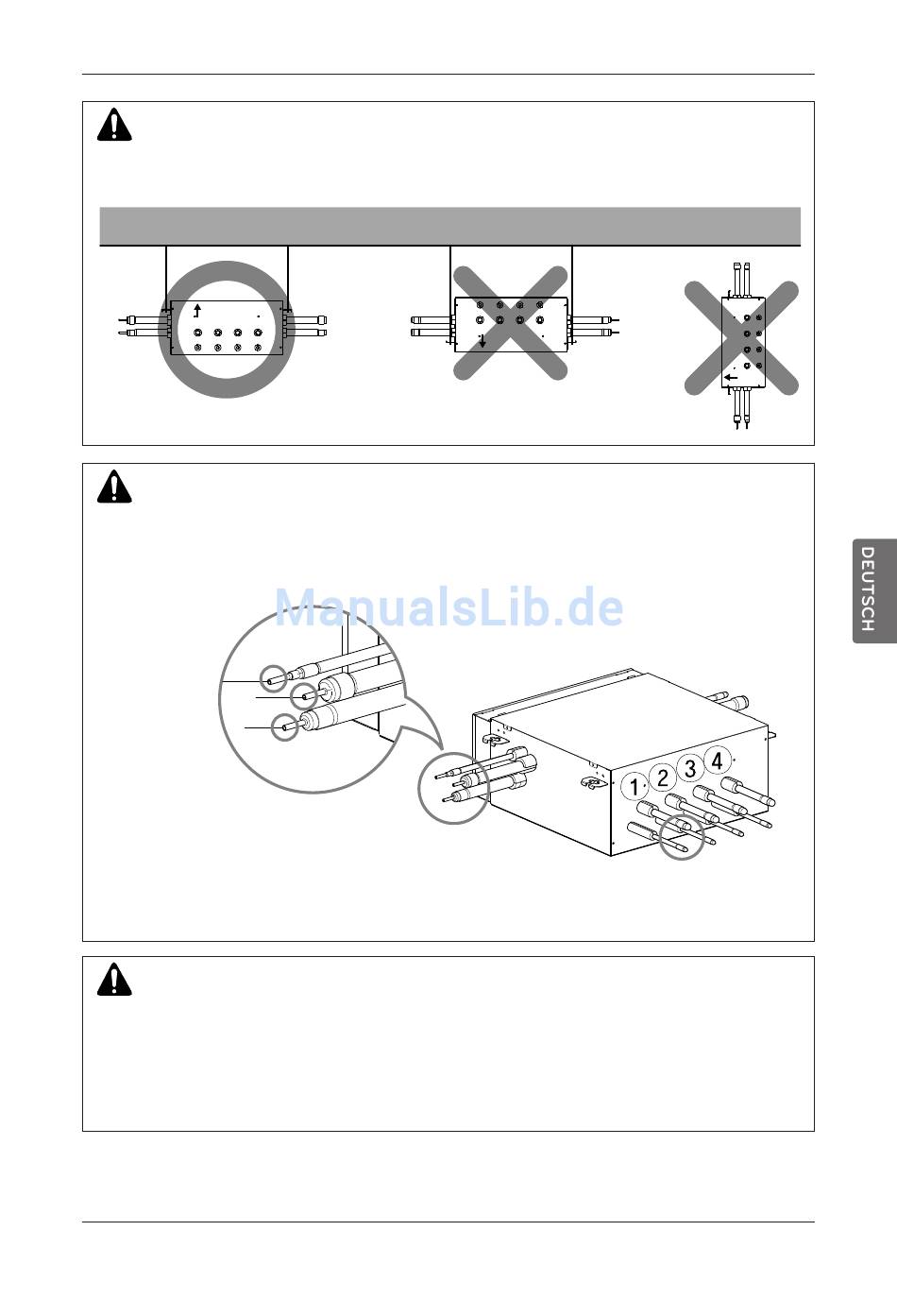

Das WR-Gerät sollte mit der Oberseite nach oben montiert werden. Ansonsten besteht die Gefahr von
Betriebsstörungen des Gerätes.
Oberseite
ACHTUNG:
Vor Lötarbeiten muss das Gas im WR-Gerät abgelassen werden. Schneiden Sie dazu die drei Rohre ab (in
der Abbildung als kleine Kreise dargestellt).
Ansonsten besteht Verletzungsgefahr.
Nehmen Sie vor dem Anschluss der Rohre die Schutzkappen ab.
Flüssigkeitsrohr Fl Flüssigkeitsrohr ssigkeitsrohr
Niedrigdruck-Gasrohr Niedrigdruck-Gasrohr Niedrigdruck-Gasrohr
Hochdruck-Gasrohr Hochdruck-Gasrohr Hochdruck-Gasrohr
(zur Lötung) (zur Lötung) (zur L tung)
VORSICHT:
• Installieren Sie die Innengeräte beim Anschluss an das WR-Gerät in nummerierter Reihenfolge, beginnend
mit Nr. 1.
Beispiel: Montage von drei Innengeräten: Nr. 1, 2, 3 (O), Nr. 1, 2, 4 (X), Nr.1, 3, 4 (X), Nr.2, 3, 4 (X).
• Vermeiden Sie Hitzeschäden an den Ventilen des WR-Gerätes.
(Insbesondere der Ventildichtungen)
Umwickeln Sie das Ventil bei Lötarbeiten in ein feuchtes Tuch.
Decke
Oberseite
Montage
Oberseite
Gasrohr Ø15,88
Flüssigkeitsrohr Ø9,52
Zur Lötung
