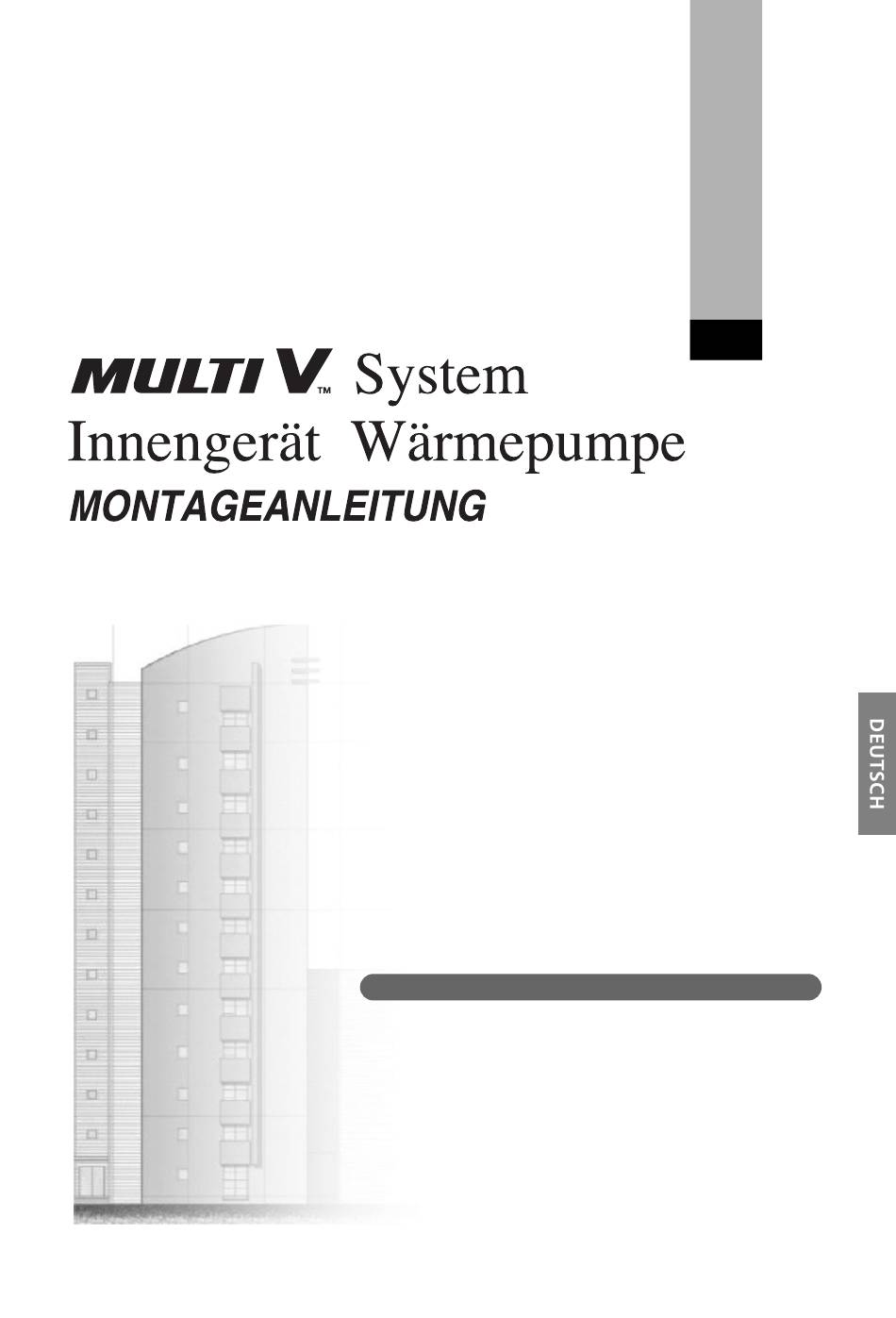

Modell Nr: Reihe SE/S5

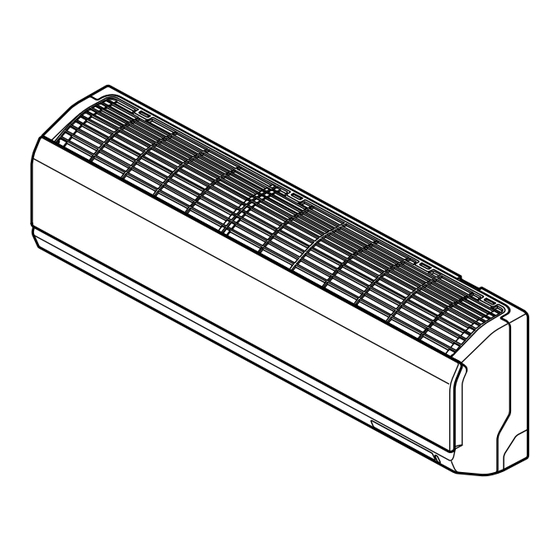

Type: Wand montierten
WICHTIG
• Lesen Sie diese Anleitung vor der Montage des Gerätes
vollständig durch.
• Die Montage darf nur durch qualifiziertes Personal und muss
gemäß den nationalen Bestimmungen für elektrische
Anschlüsse erfolgen.
• Bewahren Sie dieses Benutzerhandbuch nach dem Lesen zum
späteren Gebrauch an einem sicheren Ort auf.
LG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG Multi V SE series
Inhaltszusammenfassung für LG Multi V SE series
- Seite 1 Modell Nr: Reihe SE/S5 Type: Wand montierten WICHTIG • Lesen Sie diese Anleitung vor der Montage des Gerätes vollständig durch. • Die Montage darf nur durch qualifiziertes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen. • Bewahren Sie dieses Benutzerhandbuch nach dem Lesen zum späteren Gebrauch an einem sicheren Ort auf.
-
Seite 2: Inhaltsverzeichnis
Installation der Wand montierten Inneneinheit INHALTSVERZEICHNIS Arbeitsvorgänge Benötigtes Werkzeug Arbeitsvorgänge Installationsteile ....3 Sicherheitshinweise.....4 ❏ Installierungsplatte ❏ Füllstandsmesser Installation ❏ Vier schraugen Typ "A" ❏ Schraubenzieher Auswahl des besten standorts ❏ Verbindungskabel ❏ Bohrmaschine ..........7 ❏ Kernbohrer ❏ Wasserwaage Rohrleitung Arbeitsweise..8 ❏... -
Seite 3: Installationsteile
Installationsteile Installationsteile Montageplatte Schraube (B) Montageplatte Schraube (A) und Kunststoffdübel Montageanleitung 3... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Um Verletzungen des Benutzers oder anderer Personen sowie Sachbeschädigungen zu vermeiden, müssen die folgenden Anleitungen befolgt werden. I Lesen Sie vor der Montage des Raum-Klimagerätes dieses Handbuch sorgfältig durch. I Beachten Sie angegebene Vorsichtshinweise mit wichtigen sicherheitsrelevanten Informationen. I Ein unsachgemäßer Betrieb bei Missachtung von Anleitungen führt zu Verletzungen oder Beschädigungen.Die Schweregrade werden durch folgende Symbole gekennzeichnet. - Seite 5 Sicherheitshinweise Netzkabel nicht verändern oder Das Klimagerät sollte bei extrem hoher Das Gerät vorsichtig auspacken und verlängern. Luftfeuchtigkeit oder bei geöffneten montieren. Türen/Fenstern nicht lange betrieben werden. • Es besteht Feuer- oder Stromschlaggefahr. • Feuchtigkeit könnte kondensieren und • Scharfe Kanten bergen Verletzungsgefahr. Möbel befeuchten oder beschädigen Besonders auf Gehäusekanten und Lamellen des Kondensators und...
- Seite 6 Sicherheitshinweise VORSICHT I Installation Nach der Montage oder Reparatur des Ablassschlauch zum ordnungs- Das Gerät immer waagerecht mon- Gerätes immer auf Gaslecks (Kältemit- gemäßen Wasserabfluss montieren. tieren. tel) überprüfen. • Ein niedriger Kältemittelstand kann zum • Mangelhafte Verbindungen können • So werden Vibrationen oder Wasserlecks Ausfall des Gerätes führen.
-
Seite 7: Installation
Installation Installation Auswahl des besten Standorts • Es sollten sich keine Wärme- oder Dampfquellen in der Vorderseite Nähe der Einheit befinden. • Es sollten sich keine Hindernisse in der Luftzirkulation befinden. Links • Eine Position, an der die Luftzirkulation innerhalb des Raumes gut ist. -
Seite 8: Rohrleitung Arbeitsweise
Installation Rohrleitung Arbeitsweise I Vorbereiten der Verrohrung und der Kondensatleitung 3. Binden Sie die Rohrleitung, die Kondensatleitung und das Anschlusskabel zusammen. Vergewissern der Inneneinheit für die Verlegung durch die Wand. I Entfernen Sie den Plastikrohrhalter (siehe folgende Sie sich, dass die Kondensatleitung am untersten Punkt des Bündels befindet. -
Seite 9: Für Rechte Hintere Verrohrung
Installation I Ziehen Sie die Bördelmutter mit einem I Umwickeln Sie den Bereich des hinteren Schraubenschlüssel an. Rohrleitungsgehäuses mit Isolierband. Verrohrung Verbindungsleitung Schraubenschlüssel der Inneneinheit (fest) Mit Isolierband umwickeln Isolierband Schraubenmutter (breit) Drehmomentschlüssel Anschlussrohr Anschlusskabel Rohrleitungen der Innenanlage Rohr Rohrdurchmesser [Drehmoment] Isolierband (schmal) FLÜSSIGKEIT Ø12.7[5.5kg . - Seite 10 Installation 3. Stecken Sie das Anschlusskabel in die Rohrdurchmesser [Drehmoment] Inneneinheit. FLÜSSIGKEIT I Schließen Sie nicht das Kabel an die Inneneinheit an. Ø12.7[5.5kg . m] Ø6.35[1.8kg . m] I Machen Sie eine kleine Schlaufe mit Kabel, um Ø15.88[6.6kg . m] Ø9.52[4.2kg .
- Seite 11 Installation I Binden Sie die Verrohrung und die 10. Installation der Inneneinheit I Entfernen Sie das Distanzstück. Kondensatleitung mit Gewebeband in dem I Vergewissern Sie sich, indem Sie die Einheit nach Bereich zusammen, in dem sie in den Abschnitt des hinteren Rohrleitungsgehäuses passen. links und rechts bewegen, dass die Haken richtig in die Montageplatte eingerastet sind.
-
Seite 12: Korrektes Gehäuse
Installation Installationsinformationen für Rohrleitungen hinten links. Die Anleitung sollte befolgt werden. Korrektes Gehäuse • Auf die Oberseite der Klemme drücken und die Rohrleitung vorsichtig nach unten biegen. Bilden Sie den Raum zwischen dem Schläuche und dem Rückwandblech Inkorrektes Gehäuse • Die dargestellte Verbiegung von rechts nach links könnte die Leitung beschädigen. Innengerät... -
Seite 13: Verlegung Kondensatleitung Innengerät
Installation Verlegung Kondensatleitung Innengerät 1. Entfernen Sie das Frontpaneel des Gehäuses der 2. Prüfen des Abflusses. I Gießen Sie ein Glas Wasser auf den Verdampfer. Inneneinheit, um das Frontpaneel der I Vergewissern Sie sich, dass das Wasser ohne Inneneinheit zu entfernen. I Stellen Sie die Richtung der waagerechten Undichtigkeit durch den Kondensatschlauch der Lamellen von Hand ein. - Seite 14 Installation Anschlussleiste innen Anschlussleiste außen 1(L) 2(N) NETZEINGANG INNENANLAGE 2) Befestigen Sie das Gitter am Gehäuse. • Greifen Sie die linke und rechte Seite des Gitters und rasten Sie die vier Laschen an der oberen inneren Kante des Gehäuses ein. •...
-
Seite 15: Montage Der Fernbedienung
Installation Montage der Fernbedienung BEFESTIGUNG AN EINER WAND EINLEGEN DER BATTERIEN 1. Nehmen Sie die Batterieklappe von der Fernbedienung ab. • Schieben Sie die Abdeckung in Pfeilrichtung. 2. Legen Sie die beiden Batterien ein. • Achten Sie auf die richtige Polung (+) und (-). •... -
Seite 16: Installation Der Fernbedienung
Installation Installation der Fernbedienung • Obwohl sich der Raumtemperaturfühler innerhalb der Inneneinheit befindet, sollte die Fernbedienung an einem Ort montiert werden, der nicht direkten Sonnenlicht und hoher Luftfeuchtigkeit ausgesetzt ist. Installation der Fernbedienung • Wählen Sie eine Spritzwasser geschützte Position. •... - Seite 17 Installation Alternativer Betrieb 1) System mit zwei Thermistoren (1) Öffnen Sie die hintere Abdeckung der Kabelfernbedienung, um den Modus einzustellen. (2) Wählen Sie eine der drei verfügbaren Modi. • Stellung 1: Raumtemperatursensor Schiebeschalter für 2 Thermistoren Die Raumtemperatur wird durch den Thermistor des R13H R12H OP5R16H...
- Seite 18 P/No.: 3828A20873E Printed in Korea After reading this manual, keep it in a place easily accessible to the user for future reference.
