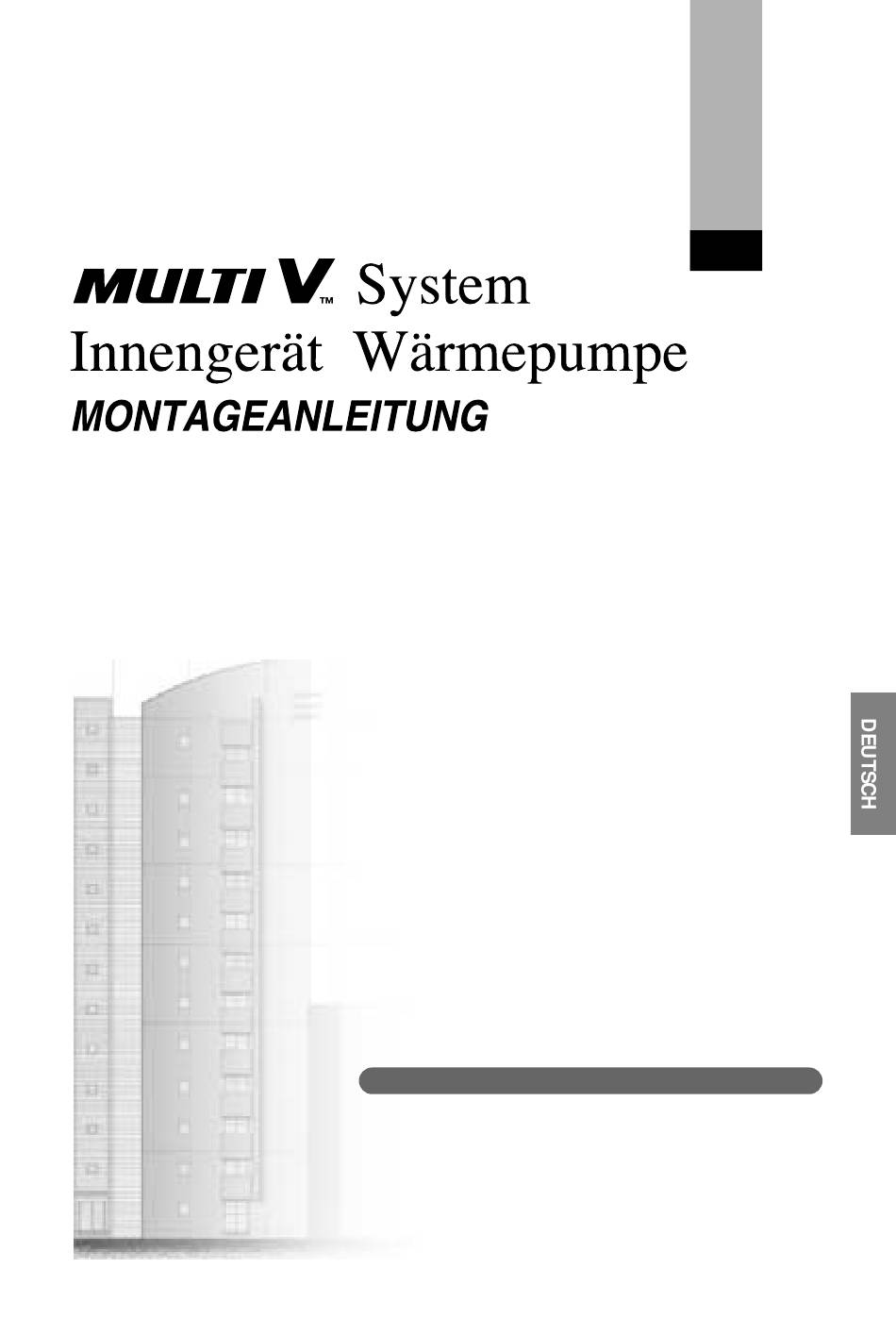

Modell Nr: Reihe BR/BG/BH
Type: Ceiling Concealed Duct-High Static
WICHTIG
• Lesen Sie diese Anleitung vor der Montage des Gerätes
vollständig durch.
• Die Montage darf nur durch qualifiziertes Personal und muss
gemäß den nationalen Bestimmungen für elektrische
Anschlüsse erfolgen.
• Bewahren Sie dieses Benutzerhandbuch nach dem Lesen zum
späteren Gebrauch an einem sicheren Ort auf.
LG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG Multi V BR series
Inhaltszusammenfassung für LG Multi V BR series
- Seite 1 Modell Nr: Reihe BR/BG/BH Type: Ceiling Concealed Duct-High Static WICHTIG • Lesen Sie diese Anleitung vor der Montage des Gerätes vollständig durch. • Die Montage darf nur durch qualifiziertes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen. •...
-
Seite 2: Inhaltsverzeichnis
Kassetten-Klimaanlag Montageanleitung INHALTSVERZEICHNIS Installationsteile Benötigtes Werkzeug Arbeitsvorgänge Installationsteile .....3 Sicherheitshinweise....4 Installierung Niveau Vir Schrauben Typ "A" und Schraubenzieher Auswahl des besten Standorts Duebel Elektrischer Bohrer ..........7 Verbindungskabel Wandbohre Wasserwage Abmessungen Deckenöffnung Leitungen: Gasseite Lötwerkzeugsatz und Position Aufhängung ..8 Flüssigkeitsseite Gegenhalteschlüssel Isolierter Abflussch lauch (different depending on model No.) Weiterer Abflupsch lauch... -
Seite 3: Installationsteile
Installationsteile Installationsteile Luftauslassöfnungen Luftfilter Luftauslassöfnungen Fernbedienung Montageanleitung 3... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Um Verletzungen des Benutzers oder anderer Personen sowie Sachbeschädigungen zu vermeiden, müssen die folgenden Anleitungen befolgt werden. Lesen Sie vor der Montage des Raum-Klimagerätes dieses Handbuch sorgfältig durch. Beachten Sie angegebene Vorsichtshinweise mit wichtigen sicherheitsrelevanten Informationen. Ein unsachgemäßer Betrieb bei Missachtung von Anleitungen führt zu Verletzungen oder Beschädigungen.Die Schweregrade werden durch folgende Symbole gekennzeichnet. - Seite 5 Sicherheitshinweise Netzkabel nicht verändern oder Das Klimagerät sollte bei extrem hoher Das Gerät vorsichtig auspacken und verlängern. Luftfeuchtigkeit oder bei geöffneten montieren. Türen/Fenstern nicht lange betrieben werden. • Es besteht Feuer- oder Stromschlaggefahr. • Feuchtigkeit könnte kondensieren und • Scharfe Kanten bergen Verletzungsgefahr. Möbel befeuchten oder beschädigen Besonders auf Gehäusekanten und Lamellen des Kondensators und...
- Seite 6 Installation VORSICHT Installation Nach der Montage oder Reparatur des Ablassschlauch zum ordnungs- Das Gerät immer waagerecht mon- Gerätes immer auf Gaslecks (Kältemit- gemäßen Wasserabfluss montieren. tieren. tel) überprüfen. • Ein niedriger Kältemittelstand kann zum • Mangelhafte Verbindungen können • So werden Vibrationen oder Wasserlecks Ausfall des Gerätes führen.
-
Seite 7: Installierung
Installierung Installierung Auswahl des besten Standorts Montieren Sie das Klimagerät an einer Position, die folgenden Anforderungen genügt. • Die Position muss problemlos eine Last tragen können, die dem vierfachen des Gewichts der Inneneinheit entspricht. • Die Position muss zur Inspektion so zugänglich sein, wie in der Abbildung dargestellt. •... -
Seite 8: Abmessungen Deckenöffnung Und Position Aufhängung
Installierung Abmessungen Deckenöffnung und Position Aufhängung Montage der Einheit Montieren Sie die Einheit korrekt über der Decke. FALL 1 POSITION DER AUFHANGUNGSSCHRAUBE • Montieren Sie einen Segeltuchstutzen zwischen Einheit und Kanal um die Übertragung der Vibrationen zu verhindern • Montieren Sie einen Zubehörfilter an der Abluftöffnung (Einheit: mm) Maß... -
Seite 9: Installation Der Inneneinheit
Installierung Installation der Inneneinheit • Wählen und markieren Sie die Position für die • Setzen Sie die Dübel und Scheiben auf die Befestigungsschrauben. Aufhängungsbolzen, um diese an der Decke zu • Bohren Sie das Loch für die befestigen. Verankerungsschraube in die Decke. •... -
Seite 10: Dammung, Andere
Installierung DAMMUNG, ANDERE Dämmen Sie die Verbindungsstelle und die Leitungen WARMEDAMMUNG Die gesamte Wärmedämmung muss den örtlichen Vorschriften entsprechen. Inneneinheit Verschraubung für Schlauchklemme für Wärmedämmung (Bauseitig) Wärmedämmung für Wärmedämmung für Kältemittelleitung (Bauseitig) Kältemittelleitung (Bauseitig) Kältemittelleitung und Wärmedämmung (bauseitig) Überlappung mit Wärmedämmung Wärmedämmung für für Leitung. - Seite 11 Installierung VORSICHT 1. Die Montageneigung der Inneneinheit ist sehr wichtig für den Ablauf des Kanaleinbaugeräts. 2. Die minimale Dicke der Dämmung für die Verbindungsleitung sollte 7 mm betragen. Vorderansicht • Die Einheit muss nach dem Abschluss der Installation waagerecht oder in Richtung des Kondensatschlauchs geneigt sein.
- Seite 12 Installierung VORSICHT: Bereiten Sie, nach der Überprüfung der obigen Bedingungen die Verkabelung wie folgt vor: 1) Schließen Sie das Klimagerät immer an einen eigenen Stromkreis an. Beachten Sie für die Verkabelung das Elektroschema auf der Innenseite der Abdeckung des Steuergehäuses. 2) Montieren Sie einen Sicherung zwischen Hauptnetz und der Einheit.
-
Seite 13: Installation Der Fernbedienung
Installierung Installation der Fernbedienung • Obwohl sich der Raumtemperaturfühler innerhalb der Inneneinheit befindet, sollte die Fernbedienung an einem Ort montiert werden, der nicht direkten Sonnenlicht und hoher Luftfeuchtigkeit ausgesetzt ist. Installation der Fernbedienung • Wählen Sie eine Spritzwasser geschützte Position. •... -
Seite 14: Zwei-Thermistor-Systemso
Zwei-Thermistor-System Zwei-Thermistor-System • Nehmen Sie die rückseitige Abdeckung der Fernbedienung ab, um den Betriebsmodus einstellen zu können. Ermittlung der Raumtemperatur • Es stehen drei Auswahlmöglichkeiten zur Verfügung. Remo. Schiebeschalter 1 Innengerät 2 TH (Remo.+Innengerät) - Remo: Ermittlung der Raumtemperatur. - Innengerät: Ermittlung der Einlassluft des Innengerätes. Einzel Schiebeschalter 2 Gruppe... -
Seite 15: Wie Wird Der Externe Statische Druck Der Rohrleitungen Eingestellt
Wie wird der externe statische Druck der Rohrleitungen eingestellt? Wie wird der externe statische Druck der Rohrleitungen eingestellt? Ändern der Drehzahl: Beispiel: Der externe statische Druck für das Modell "ABNH12G1FAB/ABNH24G1FAB" beträgt 4mmAq • Zum Schutz des Gerätes schaltet sich der Kompressor während der E.S.P.-Einstellung ab. Drücken Sie die "Ein/Aus"-Taste. - Seite 16 Wie wird der externe statische Druck der Rohrleitungen eingestellt? [Tabelle 1] Statischer Druck (mmAq) Modell Schritt (Hi/Med/Lo) Einstellung 15.3CMM 13.6CMM 10.3CMM 17.7CMM 14.5CMM 12.2CMM 19.0CMM 16.4CMM 14.5CMM 25.3CMM 21.8CMM 17.6CMM 29.6CMM 25.3CMM 21.8CMM 29.6CMM 26.3CMM 23.6CMM 32.0CMM 28.4CMM 23.6CMM 45CMM 40CMM 33MM 1.
- Seite 17 P/No.: 3828A20873B Printed in Korea After reading this manual, keep it in a place easily accessible to the user for future reference.
