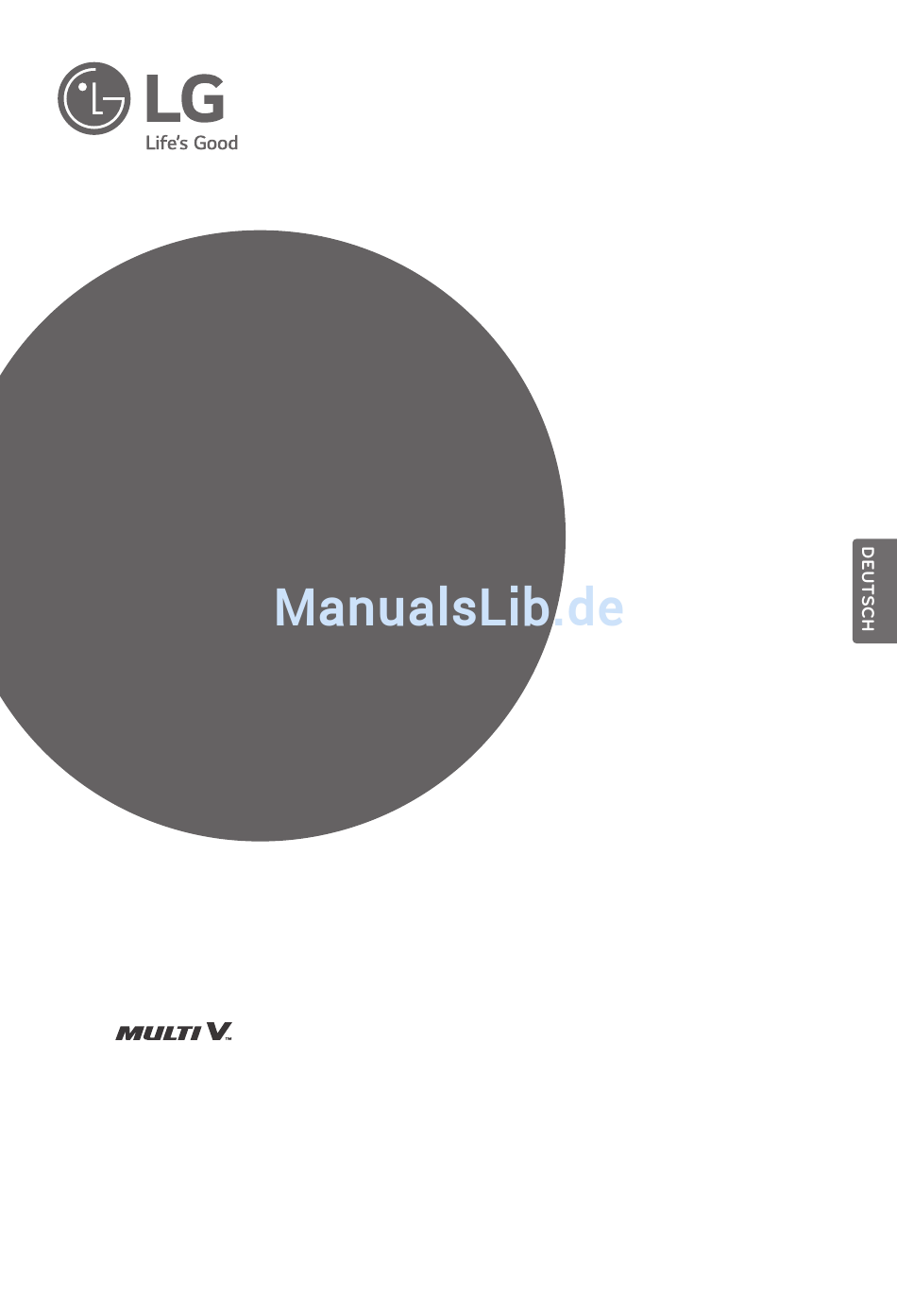

MONTAGEANLEITUNG
KLIMAANLAGE
Lesen Sie diese Anleitung vor der Montage des Gerätes vollständig durch.
Die Montage darf nur durch qualifiziertes Personal und muss gemäß den natio-
nalen Bestimmungen für elektrische Anschlüsse erfolgen.
Bewahren Sie dieses Benutzerhandbuch nach dem Lesen zum späteren Gebrauch
an einem sicheren Ort auf.
TYPE :
MODELLE : PRHR Serie (Heat Recovery Unit)
Übersetzung der Originalanleitung
www.lg.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG Multi V
Inhaltszusammenfassung für LG Multi V
- Seite 1 Die Montage darf nur durch qualifiziertes Personal und muss gemäß den natio- nalen Bestimmungen für elektrische Anschlüsse erfolgen. Bewahren Sie dieses Benutzerhandbuch nach dem Lesen zum späteren Gebrauch an einem sicheren Ort auf. TYPE : MODELLE : PRHR Serie (Heat Recovery Unit) Übersetzung der Originalanleitung www.lg.com...
-
Seite 2: Inhaltsverzeichnis
Benutzerhandbuch Wärmerückgewinnungssystem Serie PRHR INHALTSVERZEICHNIS Sicherheitshinweise ....................3 Funktionen.......................4 Montagebauteil......................4 Montage ........................5 Auswechseln der Spule..................12 WR-Gerät... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Um Verletzungen des Benutzers oder anderer Personen sowie Sachbeschädigungen zu vermeiden, müssen die folgenden Anleitungen befolgt werden. n Ein unsachgemäßer Betrieb bei Missachtung von Anleitungen führt zu Verletzungen oder Beschädigungen. Die Schweregrade werden durch folgende Symbole gekennzeichnet. Dieses Symbol bedeutet Lebensgefahr oder Gefahr schwerer Verletzungen. ACHTUNG Dieses Symbol bedeutet Verletzungsgefahr oder Gefahr von Beschädigungen von Eigentum. -
Seite 4: Funktionen
Funktionen und Montagebauteile Funktionen Anschlussrohr (zum Außengerät) Funktionen Spulenanordnung, Zylinderspule Reglerkasten Anschlussrohr Anschlussrohr (zum Außengerät) (zum Innengerät) PRHR021 PRHR031 PRHR041 Modell Max. Anzahl anzuschließender Innengeräte Max. Anzahl anzuschließender Innengeräte pro Zweigleitung Nenn- Kühlung Eingangsleistung Heizung Nettogewicht 39.7 44.1 48.5 Abmessungen Inch 801*218*617 801*218*617... -
Seite 5: Montage
Montage Montage Wahl des optimalen Standorts n Wählen Sie für das WR-Gerät einen Montagestandort, der die folgenden Voraussetzungen erfüllt: • Das WR-Gerät nicht an einem Ort mit möglichen Niederschlägen montieren, da es ausschließlich zur Verwendung in geschlossenen Räumen vorgesehen ist. •... -
Seite 6: Montage Des Wr-Gerätes
Montage Montage des WR-Gerätes • Wählen und markieren Sie die Lage der • Setzen Sie die Dübel und Unterlegscheiben auf die Halteschrauben. Haltebolzen, um die Haltebolzen an der Decke zu • Bohren Sie die Bohrlöcher für die Dübel in die befestigen. - Seite 7 Montage VORSICHT: Das WR-Gerät sollte mit der Oberseite nach oben montiert werden. Ansonsten besteht die Gefahr von Betriebsstörungen des Gerätes. Decke Oberseite Oberseite Oberseite ACHTUNG: Vor Lötarbeiten muss das Gas im WR-Gerät abgelassen werden. Schneiden Sie dazu die drei Rohre ab (in der Abbildung als kleine Kreise dargestellt).
-
Seite 8: Wärmeisolierung
Montage Wärmeisolierung Die Verbindungsrohre müssen vollständig isoliert werden (die Wärmeisolierung muss gemäß den örtlichen Bestimmungen erfolgen). An dieser Stelle darf kein Abstand vorhanden sein Wärmeisolierung für Kältemittelrohr (separat erhältlich) Kältemittelrohr (separat erhältlich) Muss mit der Wärmeisolierung Wärmeisolierung für Kältemittelrohr der Rohrleitungen überlappen (separat erhältlich) VORSICHT: Rohrleitungen ohne Anschluss müssen vollständig isoliert werden, wie in der Abbildung gezeigt. -
Seite 9: Schalterstellungen Am Wr-Gerät
Montage Schalterstellungen am WR-Gerät 1. Hauptfunktion des Schalters SW02M Schalter EIN Auswahl Nr. 1 Adressierungsmethode der Ventile eines WR-Gerätes (Automatisch/Manuell) Nr. 2 WR-Gerätemodell Nr. 3 WR-Gerätemodell Nr. 4 WR-Gerätemodell Nr. 5 Einstellung der Ventilgruppe Nr. 6 Einstellung der Ventilgruppe SW02M Nr. - Seite 10 Montage ACHTUNG • Um nach Schließen der 3. Rohrleitung ein PRHR031 WR-Gerät für zwei Zweigleitungen zu verwenden, stellen Sie den DIP- Schalter des WR-Gerätes für zwei Zweigleitungen ein. • Um nach Schließen der 4. Rohrleitung ein PRHR041 WR-Gerät für drei Zweigleitungen zu verwenden, stellen Sie den DIP- Schalter des WR-Gerätes für drei Zweigleitungen ein.
- Seite 11 ANMERKUNG Notieren Sie die Anschlussposition der einzelnen angeschlossenen Innengeräte zusammen mit den entsprechenden Adressen der Zentralsteuerungen, sowie die Drehschalternummer des WR-Gerätes, wie im folgenden Beispiel gezeigt: Drehschalternummer WR-Gerät (Multi V Sync) Zweigleitung Nummer Position des Konferenzraum Hörsaal 1 Schlafsaal 2 Innengerätes...
- Seite 12 Montage 2) Zoneneinstellungen - Stellen Sie die Ventiladresse des WR-Gerätes auf die Adresse der Zentralsteuerung des angeschlossenen Innengerätes ein. - SW01M: Auswahl des zu adressierenden Ventils SW03M: Erhöhung der Zehnerstelle der Ventiladresse SW04M: Erhöhung der letzten Ziffer der Ventiladresse SW05M: Drehschalter - Voraussetzung für die manuelle Ventiladressierung: Für die Zentralsteuerung jedes Innengerätes muss über die jew- eilige Kabel-Fernbedienung eine eigene Adresse vergeben werden.
-
Seite 13: Auswechseln Der Spule
Auswechseln der Spule Auswechseln der Spule 1. Lösen Sie die beiden Befestigungsschrauben. 2. Nehmen Sie die Anschlüsse für die Leiterplatine ab. Nehmen Sie die Abdeckung ab. Ziehen Sie dazu Lösen Sie die vier Befestigungsschrauben. die untere Abdeckung nach vorn und heben Sie sie Legen Sie den Reglerkasten ab. - Seite 14 WR-Gerät...
- Seite 15 [Representative] LG Electronics Inc. EU Representative Krijgsman 1, 1186 DM Amstelveen, The Netherlands [Manufacturer] LG Electronics Inc. Changwon 2nd factory 84, Wanam-ro, Seongsan-gu, Changwon-si, Gyeongsangnam-do, KOREA...
