Lieferumfang
Abmessungen
Nennspannung
Nennstrom (ohne Beleuchtung)
BUS-Schnittstelle
zul. Umgebungstemp.
Schutzklasse
Schutzart
Tab. 1
Technische Daten
2.5
Ergänzendes Zubehör
Genaue Angaben zu geeignetem Zubehör entnehmen Sie bitte
dem Katalog.
Bedieneinheiten des Regelsystems EMS 2:
•
Bedieneinheit CR 10 H als einfache Fernbedienung für Lüf-
tungs- und Heizungsanlagen.
3
Installation
Das detaillierte Anlagenschema zur Installation der hydrauli-
schen Baugruppen und Bauteile und der zugehörigen Steuer-
elemente entnehmen Sie bitte den Planungsunterlagen oder
der Ausschreibung.
WARNUNG:
Lebensgefahr durch elektrischen Strom!
Das Berühren von elektrischen Teilen, die unter Spannung ste-
hen, kann zum Stromschlag führen.
▶ Vor der Installation von Zubehören: Spannungsversorgung
zur Lüftungsanlage, Gebäudeleitsystem und zu allen BUS-
Teilnehmern allpolig unterbrechen und gegen unbeabsich-
tigtes Wiedereinschalten sichern.
3.1
Arten der Installation
Wie die Bedieneinheit zu installieren ist, ist von der Verwen-
dung der Bedieneinheit und vom Aufbau der gesamten Anlage
abhängig ( Kapitel 2, Seite 4).
3.2
Installationsort der Bedieneinheit
Bedieneinheit nicht in Feuchträumen installieren.
Wir empfehlen für eine direkte und einfach zugängliche Bedie-
nung die Bedieneinheit im Wohnbereich zu installieren.
CV 200 – 6720868423 (2017/08)
Kapitel 2.3, Seite 4
150 × 90 × 25 mm
( Bild 2)
10 ... 24 V DC
9 mA
EMS 2
0 °C ... 50 °C
III
IP20
600
≥ 1000

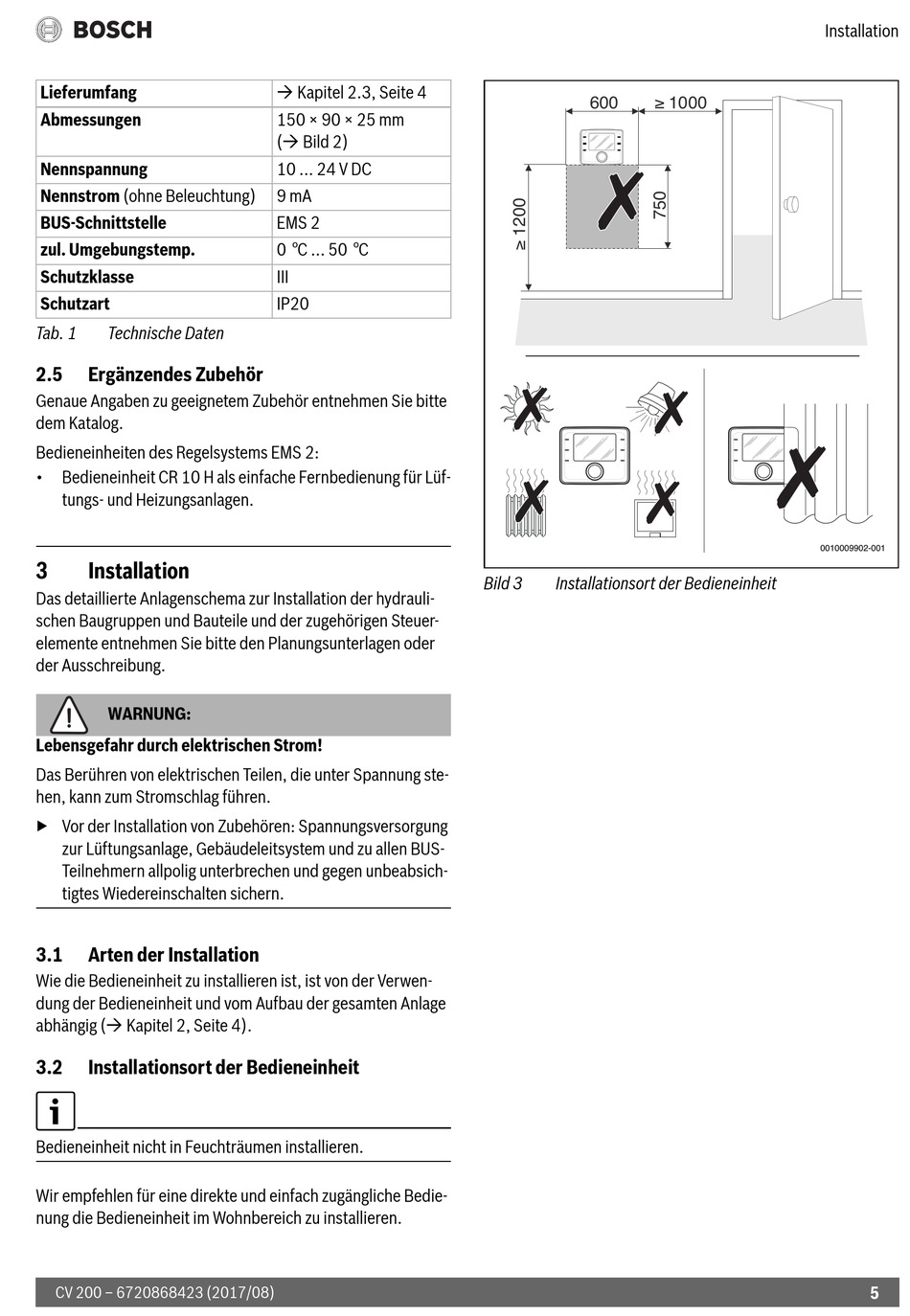

Bild 3
Installationsort der Bedieneinheit
Installation
0010009902-001
5
