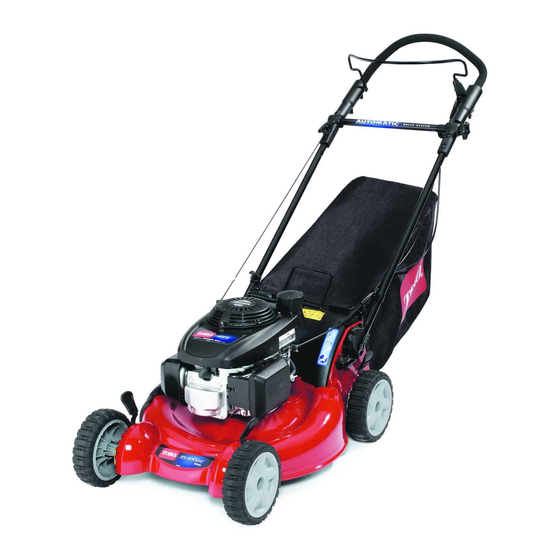

Super Bagger-Rasenmäher (53 cm)
Modellnr. 20897-Seriennr. 315000001 und höher
Einführung
Dieser handgeführte Rasenmäher mit Sichelmessern
sollte von Privatleuten oder geschulten Lohnarbeitern
verwendet werden. Er ist hauptsächlich für das Mähen
von Gras auf gepflegten Grünflächen in Privatanlagen
gedacht. Er ist nicht für das Schneiden von Büschen
oder für einen landwirtschaftlichen Einsatz gedacht.
Lesen Sie diese Informationen sorgfältig durch, um sich mit
dem ordnungsgemäßen Einsatz und der Wartung des Geräts
vertraut zu machen und Verletzungen und eine Beschädigung
des Geräts zu vermeiden. Sie tragen die Verantwortung für
einen ordnungsgemäßen und sicheren Einsatz des Geräts.
Sie können Toro direkt unter www.Toro.com hinsichtlich
Produkt- und Zubehörinformationen, Standort eines
Händlers oder Registrierung des Produkts kontaktieren.
Wenden Sie sich an den Toro Vertragshändler oder
Kundendienst, wenn Sie eine Serviceleistung, Toro
Originalersatzteile oder weitere Informationen benötigen.
Haben Sie dafür die Modell- und Seriennummern der
Maschine griffbereit. In
Bild 1
und Seriennummern auf dem Produkt angegeben.
1. Typenschild mit Modell- und Seriennummern
Tragen Sie die Modell- und Seriennummern des Produkts
unten ein:
Modellnr.
Seriennr.
In dieser Anleitung werden potenzielle Gefahren
angeführt, und Sicherheitsmeldungen werden vom
Sicherheitswarnsymbol
(Bild
eine Gefahr hinweist, die zu schweren oder tödlichen
Verletzungen führen kann, wenn Sie die empfohlenen
Sicherheitsvorkehrungen nicht einhalten.
© 2014-The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
wird der Standort der Modell-
Bild 1
2) gekennzeichnet, das auf
Registrieren Sie Ihr Produkt unter
www.Toro.com.
1. Sicherheitswarnsymbol
In dieser Anleitung werden zwei Begriffe zur Hervorhebung
von Informationen verwendet. Wichtig weist auf spezielle
mechanische Informationen hin, und Hinweis hebt
allgemeine Informationen hervor, die Ihre besondere
Beachtung verdienen.
Dieses Produkt entspricht allen relevanten europäischen
Richtlinien. Weitere Angaben finden Sie in der
produktspezifischen Konformitätsbescheinigung.
Nettodrehzahl: Die Brutto- oder Nettodrehzahl dieses
Motors wurden vom Motorhersteller im Labor gemäß SAE
J1940 ermittelt. Aufgrund der Konfiguration zur Erfüllung
von Sicherheits-, Emissions- und Betriebsanforderungen
ist die tatsächliche Motorleistung in dieser Klasse der
Rasenmäher wesentlich niedriger. Unter www.Toro.com
finden Sie die technischen Daten für Ihre Rasenmäher-Modell.
Modifizieren Sie nicht die Motorbedienelemente oder die
Geschwindigkeit des Motorfliehkraftreglers, da dies zu
unsicheren Einsatzbedingungen und Verletzungen führen
kann.
Inhalt
Einführung ................................................................... 1
Sicherheit ...................................................................... 2
Rasenmähern ...................................................... 2
Schalldruck ............................................................ 4
Schallleistung ......................................................... 4
Hand-/Armvibration............................................... 5
Sicherheits- und Bedienungsschilder .......................... 5
Einrichtung ................................................................... 7
1 Aufklappen des Holms .......................................... 7
Seilführung ......................................................... 7
3 Auffüllen des Motors mit Öl ................................... 7
Fangkorbs........................................................... 8
5 Montieren des Fangkorbs....................................... 9
Produktübersicht ..........................................................10
Technische Daten ..................................................10
Betrieb ........................................................................11
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3392-423 Rev A
Bedienungsanleitung
Bild 2
*3392-423* A
Druck: USA
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Toro Super Bagger 20897
Inhaltszusammenfassung für Toro Super Bagger 20897
-
Seite 1: Inhaltsverzeichnis
Händlers oder Registrierung des Produkts kontaktieren. Motors wurden vom Motorhersteller im Labor gemäß SAE J1940 ermittelt. Aufgrund der Konfiguration zur Erfüllung Wenden Sie sich an den Toro Vertragshändler oder von Sicherheits-, Emissions- und Betriebsanforderungen Kundendienst, wenn Sie eine Serviceleistung, Toro ist die tatsächliche Motorleistung in dieser Klasse der... -
Seite 2: Sicherheit
Befolgen Sie zur Reduzierung der Verletzungsgefahr wieder fest auf. diese Sicherheitsanweisungen. Vorbereitung Diese Maschine wurde von Toro für einen angemessenen und sicheren Betrieb ausgelegt. Das Nichtbeachten der folgenden • Tragen Sie beim Mähen immer rutschfeste Arbeitsschuhe Anweisungen kann jedoch zu Verletzungen führen. -
Seite 3: Wartung Und Lagerung
• Für eine optimale Leistung und Sicherheit sollten Sie – Vor dem Verstellen der Schnitthöhe. Es sei denn, die nur Toro Originalersatzteile und -zubehör kaufen. Einstellung lässt sich von der Bedienerposition aus Verwenden Sie nie Universal -Teile und -Zubehör; bewerkstelligen. -
Seite 4: Schalldruck
Befördern • Lassen Sie beim Beladen oder Entladen der Maschine in oder aus einem Anhänger oder Lastwagen Vorsicht walten. • Verwenden Sie für das Verladen der Maschine auf einen Anhänger oder Pritschenwagen Rampen, die über die ganze Breite gehen. • Befestigen Sie die Maschine sicher mit Riemen, Ketten, Kabeln oder Seilen. -
Seite 5: Hand-/Armvibration
Hand-/Armvibration ACHTUNG Der längere Einsatz einer stark vibrierenden Das gemessene Vibrationsniveau für die rechte Hand beträgt Maschine kann zu Taubheit in den Händen und 5,0 m/s Handgelenken führen. Das gemessene Vibrationsniveau für die linke Hand beträgt 5,2 m/s Tragen Sie Handschuhe, die Vibrationen abschwächen, wenn Sie die Maschine längere Zeit Der Unsicherheitswert (K) beträgt 2,1 m/s verwenden. - Seite 6 114-2820 1. Warnung: Lesen Sie die 4. Gefahr einer Schnittwunde Bedienungsanleitung. und/oder der Amputation von Händen oder Füßen durch Mähwerkmesser: Halten Sie sich von beweglichen Teilen fern. 2. Gefahr durch 5. Schnitt- bzw. herausgeschleuderte Amputationsgefahr an Objekte: Achten Sie Händen und Füßen beim darauf, dass Unbeteiligte Schnittmesser: Ziehen den Sicherheitsabstand...
-
Seite 7: Einrichtung
Einrichtung Wichtig: Nehmen Sie den Plastikschutz ab, mit dem der Motor abgedeckt ist. Werfen Sie ihn ab. Befestigen des Rücklaufstarterseils in der Seilführung Aufklappen des Holms Keine Teile werden benötigt Verfahren Keine Teile werden benötigt Wichtig: Befestigen Sie das Rücklaufstarterseil in Verfahren der Seilführung, um den Motor sicher und mühelos anzulassen. -
Seite 8: Einsetzen Des Mulchverschlusses Oder Des Fangkorbs
Einsetzen des Mulchver- schlusses oder des Fangkorbs Keine Teile werden benötigt Verfahren Sie müssen den Mulchverschluss (für das Recyclen oder Seitenauswurf des Schnittguts) oder den Fangkorb richtig einsetzen, sonst kann der Motor nicht angelassen werden. Die Maschine hat einen Sicherheitsschalter, der sich unten am einem Kanal rechts oben an der Maschine befindet, der einen Einsatz der Maschine ohne Mulchverschluss oder Fangkorb verhindert. -
Seite 9: Montieren Des Fangkorbs
Bild 10 Bild 8 Hinweis: Wenn der Hebel nicht richtig einrastet, 2. Drücken Sie die Taste am Hebel mit dem Daumen und ziehen Sie das Zündkabel von der Zündkerze ab und setzen Sie den Mulchverschluss ganz in die Öffnung entfernen Sie ggf. Ablagerungen im Tunnel. (Bild Montieren des Fangkorbs Keine Teile werden benötigt... -
Seite 10: Produktübersicht
Produktübersicht 2. Haken Sie den unteren Kanal des Grasfangkorbs an der Unterseite des Rahmens ein (Bild 12). G012240 Bild 13 1. Schnitthöheneinstellhebel 8. Oberes Bügelhandrad (2) 9. Tankdeckel 2. Ölmessstab (nicht abgebildet) 3. Rücklaufstarterbügel 10. Pedal 4. Schaltbügel 11. Kraftstoffhahn 5. -
Seite 11: Betrieb
Betrieb 1 cm (1/2 inch) Betanken GEFAHR Benzin ist brennbar und explodiert schnell. Feuer und Explosionen durch Benzin können g02821 1 Verbrennungen bei Ihnen und anderen Personen Bild 15 verursachen. • Stellen Sie den Kanister bzw. die Maschine vor dem Auftanken auf den Boden und nicht Prüfen des Motorölstands auf ein Fahrzeug oder auf ein Objekt, um eine elektrische Ladung durch das Entzünden des... -
Seite 12: Einstellen Der Schnitthöhe
Anlassen des Motors bis 5, bis der Ölstand richtig ist, wie in Bild 6 dargestellt. Wichtig: Die Maschine hat einen Sicherheitsschalter, • Wenn der Ölstand zu hoch ist, lassen Sie Öl ab, der ein Anlassen des Motors verhindert, wenn der bis der Ölstand richtig ist, wie in Bild 6 dargestellt. -
Seite 13: Verwenden Des Selbstantriebs
Bild 21 Bild 23 Hinweis: Wenn die Maschine immer noch nicht anspringt, wenden Sie sich an einen offiziellen Vertragshändler. Auskuppeln des Messers Verwenden des Selbstantriebs Lassen Sie den Schaltbügel los (Bild 24). Um den Selbstantrieb zu benutzen, gehen Sie einfach vorwärts und halten Sie dabei Ihre Hände am oberen Bügel und Ihre Ellbogen an Ihren Seiten;... -
Seite 14: Kein Verwenden Des Grasfangkorbs
Ein verschlissener Fangkorb kann das nicht einwandfrei abgestellt, d. h. der Betrieb ist Ausschleudern kleiner Steine und ähnlicher nicht sicher. Setzen Sie sich dann mit Ihrem Toro Gegenstände in Richtung des Benutzers und Vertragshändler in Verbindung. Unbeteiligter zulassen. Das kann zu schweren oder tödlichen Verletzungen führen. - Seite 15 WARNUNG: Das Messer ist scharf; ein Kontakt kann zu schweren Verletzungen führen. Stellen Sie den Motor ab und warten Sie, bis alle sich drehenden Teile zum Stillstand gekommen sind, bevor Sie die Bedienungsposition verlassen. Montieren des Fangkorbs 1. Nehmen Sie den Mulchverschluss ab (Bild 26).
-
Seite 16: Seitenauswurf Des Schnittguts
Kerzenstecker von der Zündkerze und untersuchen Sie den Mäher auf eventuelle Beschädigungen. • Montieren Sie für die optimale Leistung vor dem Saisonbeginn ein neues Messer. Bild 33 • Tauschen Sie die Messer bei Bedarf durch ein Toro Originalersatzmesser aus. -
Seite 17: Schnetzeln Von Laub
Mähen • Stellen Sie die vordere Schnitthöhe um eine oder zwei Auskerbungen höher als die hintere, wenn eine Blattdecke • Mähen Sie immer nur ein Drittel des Grashalms in einem von mehr als 13 cm auf dem Rasen liegt. Durchgang. Mähen Sie nur unter einer Einstellung von •... -
Seite 18: Wartung
Wartung Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Empfohlener Wartungsplan Wartungsintervall Wartungsmaßnahmen • Wechseln Sie das Motoröl. Nach fünf Betriebsstunden • Prüfen des Motorölstands. • Prüfen Sie die Funktion des System zum Anhalten des Messers. •... -
Seite 19: Warten Des Luftfilters
Warten des Luftfilters Wechseln des Motoröls Wartungsintervall: Nach fünf Betriebsstunden Wartungsintervall: Bei jeder Verwendung oder täglich Jährlich Jährlich 1. Stellen Sie die Maschine auf einer ebenen Fläche ab. 1. Drücken Sie die Verriegelungsnasen oben an der 2. Stellen Sie sicher, dass der Kraftstofftank nur wenig Liftfilterabdeckung nach unten (Bild 37). -
Seite 20: Einschmieren Des Oberen Bügels
Einschmieren des oberen 11. Stecken Sie den Peilstab in den Einfüllstutzen, schrauben Sie ihn jedoch nicht ein. Bügels 12. Nehmen Sie den Peilstab heraus und lesen Sie den Ölstand ab (Bild 41). Wartungsintervall: Jährlich Schmieren Sie die linke und rechte Seite des oberen Bügels mit einem Silikonsprühschmiermittel mit geringer Viskosität ein. -
Seite 21: Einstellen Des Selbstantriebs
Einstellen des Selbstantriebs Wenn der Selbstantrieb der Maschine nicht funktioniert, stellen Sie das Selbstantriebskabel ein. 1. Lockern Sie die Mutter an der Kabelhalterung (Bild 44). Bild 46 1. Kabelhalterung 2. Kabelmantel Wichtig: Wenn Sie den Kabelmantel nach oben schieben, wird die Fahrgeschwindigkeit verringert, wenn Sie den Mantel nach unten schieben, wird die Fahrgeschwindigkeit erhöht. -
Seite 22: Reinigung Des Schutzblechs Des Systems Zum Anhalten Des Messers
Bild 47 Bild 48 1. Messermuttern 4. Messermitnehmer 1. Messermuttern 4. Messermitnehmer 2. Verstärkung 5. Antiskalpierscheibe 2. Verstärkung 5. Antiskalpierscheibe 3. Messer 6. Schutzblech des Systems 3. Messer 6. Schutzblech des Systems zum Anhalten des zum Anhalten des Messers Messers 4. -
Seite 23: Einlagerung
Einlagerung 1. Senken Sie die Maschine auf die niedrigste Schnitthöhe ab, siehe Einstellen der Schnitthöhe (Seite 12). 2. Fahren Sie die Maschine auf eine ebene, befestigte Lagern Sie die Maschine an einem kühlen, sauberen und Fläche. trockenen Ort ein. 3. Lassen Sie den Motor bei eingekuppeltem Messer laufen und sprühen Sie Wasser vor das rechte Hinterrad Vorbereiten der Maschine für (Bild 49). -
Seite 24: Zusammenklappen Des Griffs
Zusammenklappen des Griffs Herausnehmen der Maschine aus der Einlagerung Hochgeklappte Stellung 1. Ziehen Sie alle Befestigungen an. 1. Treten Sie auf das Pedal und halten Sie es gedrückt 2. Entfernen Sie die Zündkerze und drehen Sie den (Bild 50). Motor schnell durch Ziehen des Rücklaufstarters, um überflüssiges Öl aus dem Zylinder zu entfernen. - Seite 25 Hinweise:...
