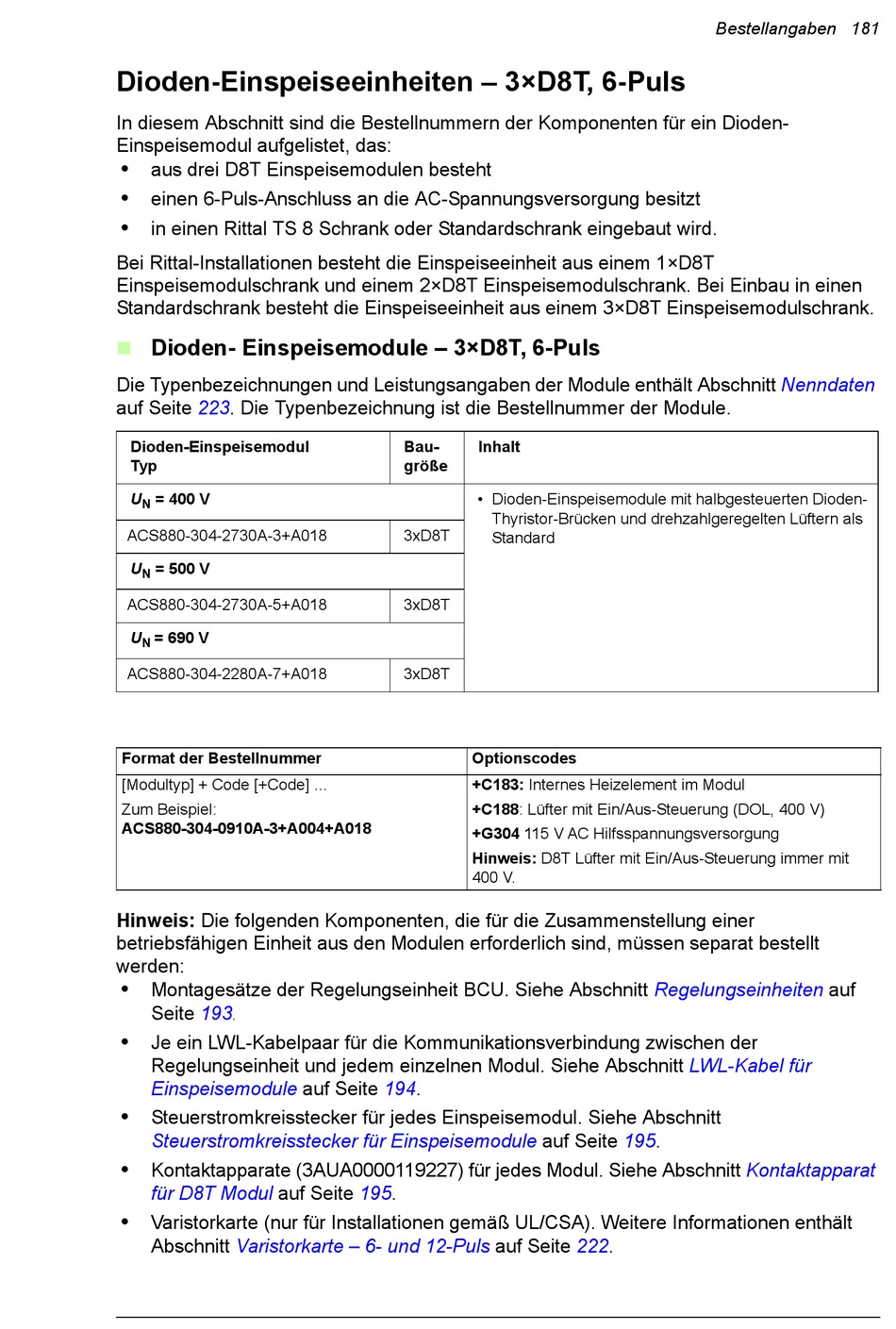

Dioden-Einspeiseeinheiten – 3×D8T, 6-Puls
In diesem Abschnitt sind die Bestellnummern der Komponenten für ein Dioden-
Einspeisemodul aufgelistet, das:
•
aus drei D8T Einspeisemodulen besteht
•
einen 6-Puls-Anschluss an die AC-Spannungsversorgung besitzt
•
in einen Rittal TS 8 Schrank oder Standardschrank eingebaut wird.
Bei Rittal-Installationen besteht die Einspeiseeinheit aus einem 1×D8T
Einspeisemodulschrank und einem 2×D8T Einspeisemodulschrank. Bei Einbau in einen
Standardschrank besteht die Einspeiseeinheit aus einem 3×D8T Einspeisemodulschrank.
Dioden- Einspeisemodule – 3×D8T, 6-Puls

Die Typenbezeichnungen und Leistungsangaben der Module enthält Abschnitt
auf Seite 223. Die Typenbezeichnung ist die Bestellnummer der Module.
Dioden-Einspeisemodul
Typ
U = 400 V
N
ACS880-304-2730A-3+A018
U = 500 V
N
ACS880-304-2730A-5+A018
U = 690 V
N
ACS880-304-2280A-7+A018
Format der Bestellnummer
[Modultyp] + Code [+Code] ...
Zum Beispiel:
ACS880-304-0910A-3+A004+A018
Hinweis: Die folgenden Komponenten, die für die Zusammenstellung einer
betriebsfähigen Einheit aus den Modulen erforderlich sind, müssen separat bestellt
werden:
•
Montagesätze der Regelungseinheit BCU. Siehe Abschnitt
Seite 193
.
•
Je ein LWL-Kabelpaar für die Kommunikationsverbindung zwischen der
Regelungseinheit und jedem einzelnen Modul. Siehe Abschnitt
Einspeisemodule
•
Steuerstromkreisstecker für jedes Einspeisemodul. Siehe Abschnitt
Steuerstromkreisstecker für Einspeisemodule
•
Kontaktapparate (3AUA0000119227) für jedes Modul. Siehe Abschnitt
für D8T Modul auf Seite 195.
•
Varistorkarte (nur für Installationen gemäß UL/CSA). Weitere Informationen enthält
Abschnitt Varistorkarte – 6- und 12-Puls
Bau-
größe
3xD8T
3xD8T
3xD8T
auf Seite 194.
Inhalt
• Dioden-Einspeisemodule mit halbgesteuerten Dioden-
Thyristor-Brücken und drehzahlgeregelten Lüftern als
Standard
Optionscodes
+C183: Internes Heizelement im Modul
+C188: Lüfter mit Ein/Aus-Steuerung (DOL, 400 V)
+G304 115 V AC Hilfsspannungsversorgung
Hinweis: D8T Lüfter mit Ein/Aus-Steuerung immer mit
400 V.
auf Seite 195.
auf Seite 222.
