Altre funzioni 3D

Tasto/spia SCOPE

Con il controllo di forma d'onda o il vettorscopio è possibile confrontare i segnali d'ingresso SDI IN 1/L e SDI IN 2/R.
●
Opera nel modo MIX. Negli altri modi l'suo uso è diverso. (→ pagina 9)

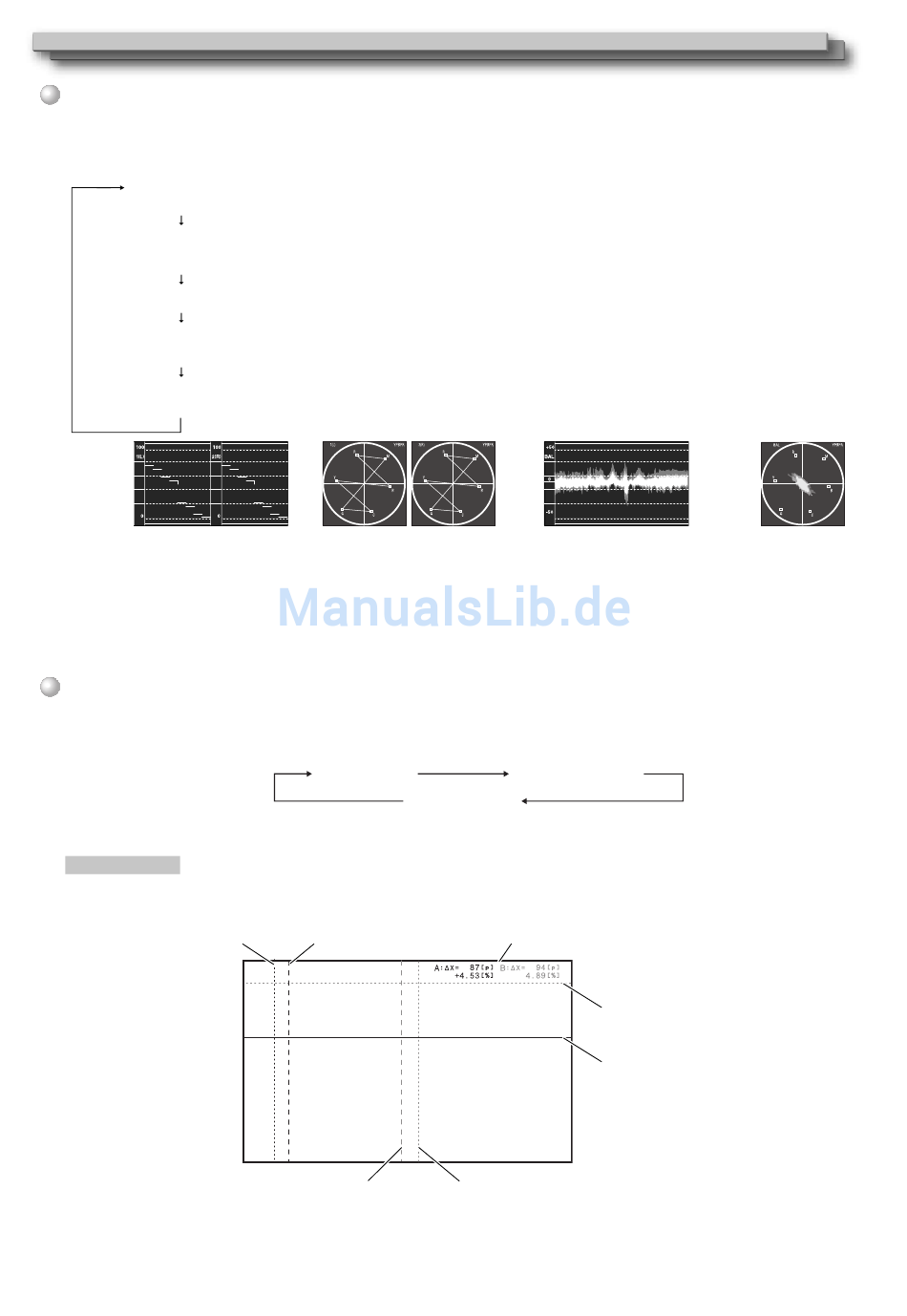

● Ogni volta che si preme il tasto SCOPE l'immagine cambia nel seguente ordine.
Nessuna
visualizzazione
Controllo di forma
d'onda parallelo
Vettorscopio parallelo
Controllo di forma
d'onda differenziale
Vettorscopio
differenziale
Y
Controllo di forma d'onda parallelo
• Quando s'imposta su "ON" l'opzione "LR SWAP" del CAMERA ASSIST MENU le immagini L ed R del controllo di forma d'onda e del
vettorscopio appaiono scambiate.
• Il controllo di forma d'onda e il vettorscopio sono scambiabili di posizione impostando opportunamente l'opzione "POSITION" di
"SCOPE SETTING" del MAIN MENU.
• Il controllo di forma d'onda e il vettorscopio non appaiono nei modi "R SHIFT" e "ANAGLYPH" del CAMERA ASSIST MENU.
• Quando i segnali d'ingresso sono del tipo RGB il vettorscopio non appare.

Tasto/spia 3D CURSOR

Quando la funzione 3D è impostata su "ON" appaiono le linee L ed R che misurano la differenza visiva tra le immagini L ed R nonché la distanza in pixel
e in punti percentuali tra queste stesse linee. Per la visualizzazione delle linee sono disponibili i seguenti due modi: "modo Cursore" e "modo Griglia".
●
Ogni volta che si preme il tasto 3D CURSOR il modo di visualizzazione delle linee cambia nel seguente ordine.
●
Nei modi "modo Cursore" e "modo Griglia" non appaiono né le informazioni (→ pagina 10) né SCOPE.
●
La posizione dei pixel e la percentuale sono modificabili in "POSITION" di "INFORMATION" del MAIN MENU.
Modo Cursore
Appaiono le linee L, R e H per la misurazione delle differenze visive.
●
Le linee H ed L appaiono punteggiate mentre la R appare tratteggiata. La linea selezionata appare con una linea unita.
Linea L (Gruppo A)
●
Il colore delle linee cambia secondo k'impostazione eseguita impostato in "3D SETTING" del MAIN MENU quando superano il
"FAR LIMIT" o il "NEAR LIMIT".
● Il rapporto di differenza tra le linee L ed R e i pixel orizzontali appare come valore percentuale.
●
Nei valori percentuali il segno "+" indica il livello di comparsa (quando la linea L si colloca a destra della linea R), mentre il segno "–"
indica la profondità (quando la linea L si colloca a sinistra della linea R).
16
: Non visualizza né il controllo di forma d'onda né il vettorscopio.
: Affianca i controlli di forma d'onda delle immagini inserite attraverso le prese SDI IN 1/L e SDI IN 2/R.
: Affianca i vettorscopi delle immagini inserite attraverso le prese SDI IN 1/L e SDI IN 2/R.
: Da selezionare per visualizzare il differenziale di forma d'onda dei segnali provenienti dalle prese
SDI IN 1/L e SDI IN 2/R.
: Da selezionare per visualizzare il differenziale vettoriale dei segnali provenienti dalle prese SDI IN 1/L
e SDI IN 2/R.
Y
Vettorscopio parallelo
Nessuna
visualizzazione
Linea R (Gruppo A)
Linea R (Gruppo B)
Y
Controllo di forma d'onda differenziale Vettorscopio differenziale
Modo Cursore
Modo Griglia
Distanza in pixel/Percentuale tra le linee L ed R
-
Linea L (Gruppo B)
Linea orizzontale (H) (Gruppo B)
Linea orizzontale (H) (Gruppo A)
(linea selezionata)
