Generatorschutz REG670 2.0 IEC
Inbetriebnahme-Handbuch

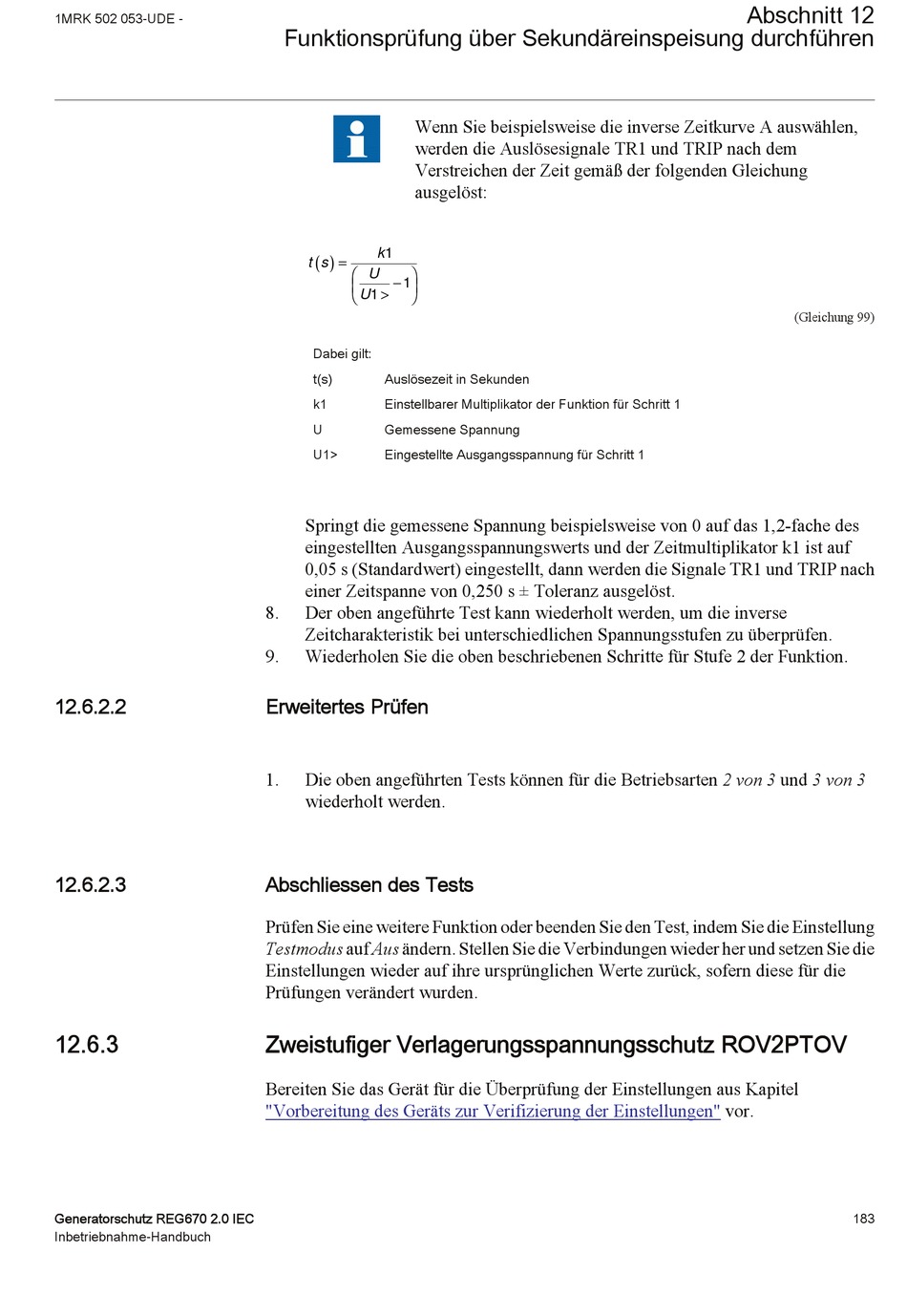

Funktionsprüfung über Sekundäreinspeisung durchführen
Wenn Sie beispielsweise die inverse Zeitkurve A auswählen,
werden die Auslösesignale TR1 und TRIP nach dem
Verstreichen der Zeit gemäß der folgenden Gleichung
ausgelöst:
k
1
t s
( )
=
U
1
−
U
1
>
IECEQUATION2429 V1 DE
Dabei gilt:
t(s)
Auslösezeit in Sekunden
k1
Einstellbarer Multiplikator der Funktion für Schritt 1
U
Gemessene Spannung
U1>
Eingestellte Ausgangsspannung für Schritt 1
Springt die gemessene Spannung beispielsweise von 0 auf das 1,2-fache des
eingestellten Ausgangsspannungswerts und der Zeitmultiplikator k1 ist auf
0,05 s (Standardwert) eingestellt, dann werden die Signale TR1 und TRIP nach
einer Zeitspanne von 0,250 s ± Toleranz ausgelöst.
8.
Der oben angeführte Test kann wiederholt werden, um die inverse
Zeitcharakteristik bei unterschiedlichen Spannungsstufen zu überprüfen.
9.
Wiederholen Sie die oben beschriebenen Schritte für Stufe 2 der Funktion.
Erweitertes Prüfen
1.
Die oben angeführten Tests können für die Betriebsarten 2 von 3 und 3 von 3
wiederholt werden.
Abschliessen des Tests
Prüfen Sie eine weitere Funktion oder beenden Sie den Test, indem Sie die Einstellung
Testmodus auf Aus ändern. Stellen Sie die Verbindungen wieder her und setzen Sie die
Einstellungen wieder auf ihre ursprünglichen Werte zurück, sofern diese für die
Prüfungen verändert wurden.
Zweistufiger Verlagerungsspannungsschutz ROV2PTOV
Bereiten Sie das Gerät für die Überprüfung der Einstellungen aus Kapitel
"Vorbereitung des Geräts zur Verifizierung der Einstellungen"
Abschnitt 12
(Gleichung 99)
vor.
