OIT***-F113-B12-CB*
Produktbeschreibung
Spannungsversorgung

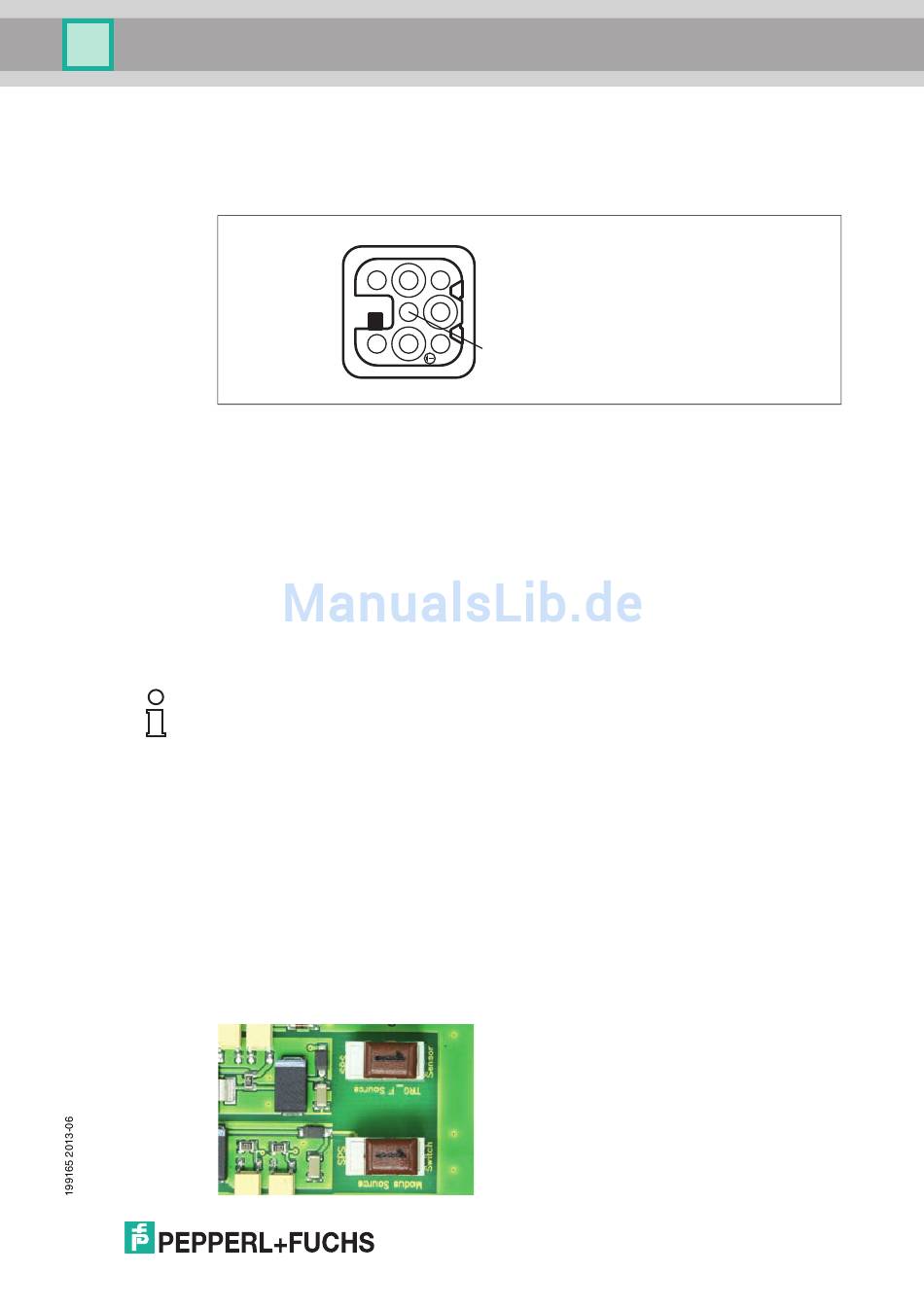

An der Gehäuseseite des OIT-Systems befindet sich ein 8-poliger Harting HAN Q
8/0 F-Stecker für die Spannungsversorgung. Die Pin-Belegung entnehmen Sie
der folgenden Grafik:
Abbildung 4.8 Anschlussbelegung Spannungsversorgung
1
n.c. (reserviert)
2
Masse für separate I/O-Versorgung (GND IO)
3
Modus Bit 1 (MOD 1)
4
Modus Bit 0 (MOD 0)
5
24 V Versorgung für separate I/O (24V_IO)
6
24 V Versorgung Gerät (24 V)
7
n.c. (reserviert)
8
Masse Gerät (GND)
Modus Bit 0 und Modus Bit 1 sind digitale Eingänge.
Hinweis!
Rücksetzung der Verriegelung der Parametrierung
Sie haben die Möglichkeit, eine aktivierte Verriegelung der Parametrierung mit
einem High-Pegel am Pin 3 Modus Bit 1 (MOD 1) und einem gleichzeitigen Low-
Pegel am Pin 4 Modus Bit 0 (MOD 0) zurück zu setzen. Nach Anlegen dieser
Pegel an den Eingängen lässt sich das Verriegelungsbit in Parameterbyte wieder
auf ‚0' setzen.
Galvanische Trennung
Im Auslieferungszustand besteht keine galvanische Trennung zwischen der
Versorgungsleitung und den Signalleitungen. Im Auslieferungszustand sind beide
Schalter nach rechts geschoben. Ist eine galvanische Trennung gewünscht,
müssen beide Schalter nach links geschoben werden. Danach müssen Pin2 und
Pin5 über eine separate Versorgungsspannung versorgt werden.
4
5
6
7
1
3
2
8
13
