8 Anmerkungen
8.1 Parameter RS232
8.1.1 Handshaking
Software-Handshaking (XON/XOFF)
Wenn der Host bei der Übertragung zwischen Übertragungsstation
und Host das XOFF-Zeichen (13 Hex) sendet, unterbricht der
Dekoder die Übertragung mit einer maximalen Verzögerung von
einem Zeichen. Die Übertragung wird erst fortgesetzt, wenn das
XON-Zeichen (11 Hex) empfangen wird.

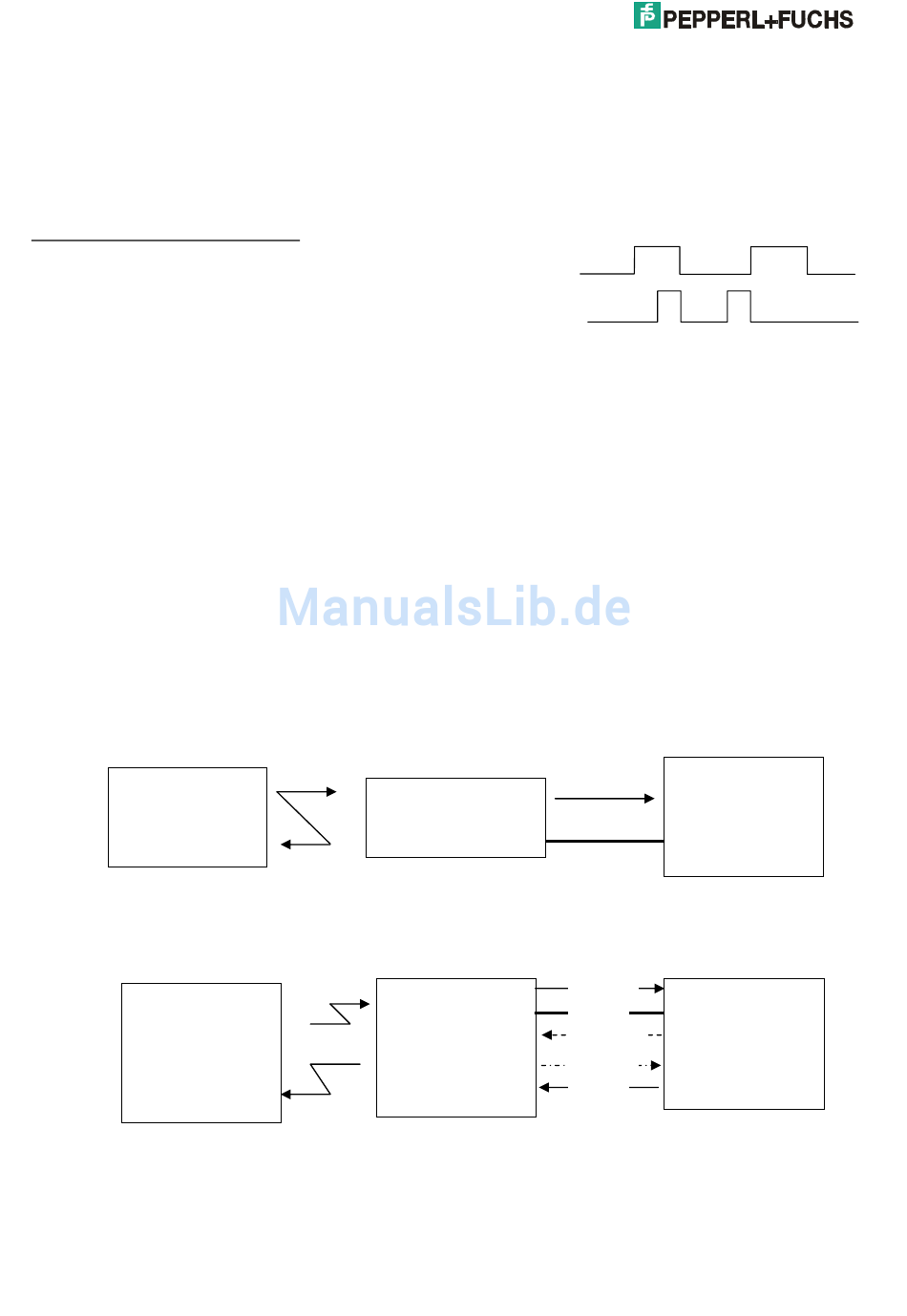

8.1.2 ACK/NACK-Protokoll
EX-DRAGON-M Scanner
Das Übertragungsprotokoll findet zwischen dem Scanner, der Übertragungsstation und dem Host statt. Der
Scanner überträgt seine Daten (gelesener Code) an die Übertragungsstation, die sie an den Host weitersendet.
Die Verwaltung der Antworten (vom Host oder von der Übertragungsstation) hängt vom Parameter für den
Übertragungsmodus ab.
Bei den nachfolgenden Beschreibungen wird die abgeschlossene Übertragung durch den Parameter "Summer-
Steuerung für Funkantwort" angegeben, der standardmäßig auf Normal gesetzt ist.
Wenn ACK/NACK deaktiviert ist (im einfachgerichteten Übertragungsmodus), wird die Übertragung von der
Übertragungsstation zum Host nicht kontrolliert, und der Scanner antwortet mit dem Tonsignal für erfolgreichen
Empfang.
Übertragungmodus = einfachgerichtet
-M
EX-DRAGON
Übertragungsmodus = doppeltgerichtet
EX-Dragon-M
EXDragM101_V114_TH_D.doc
Daten
EXOM-
Dragon
Erfolgreicher
ACK/NACK deaktiviert
RX
Daten
EXOM-
Dragon
Erfolgreicher
ACK/NACK aktiviert
RX
Übertragene Daten
Übertragene Daten
TX
RX
XOFF
XON
Host belegt
Host bereit
XON/XOFF Handshaking
Daten
Host
Kabel
Daten
Kabel
NACK
Host
Daten
ACK
Seite 88
