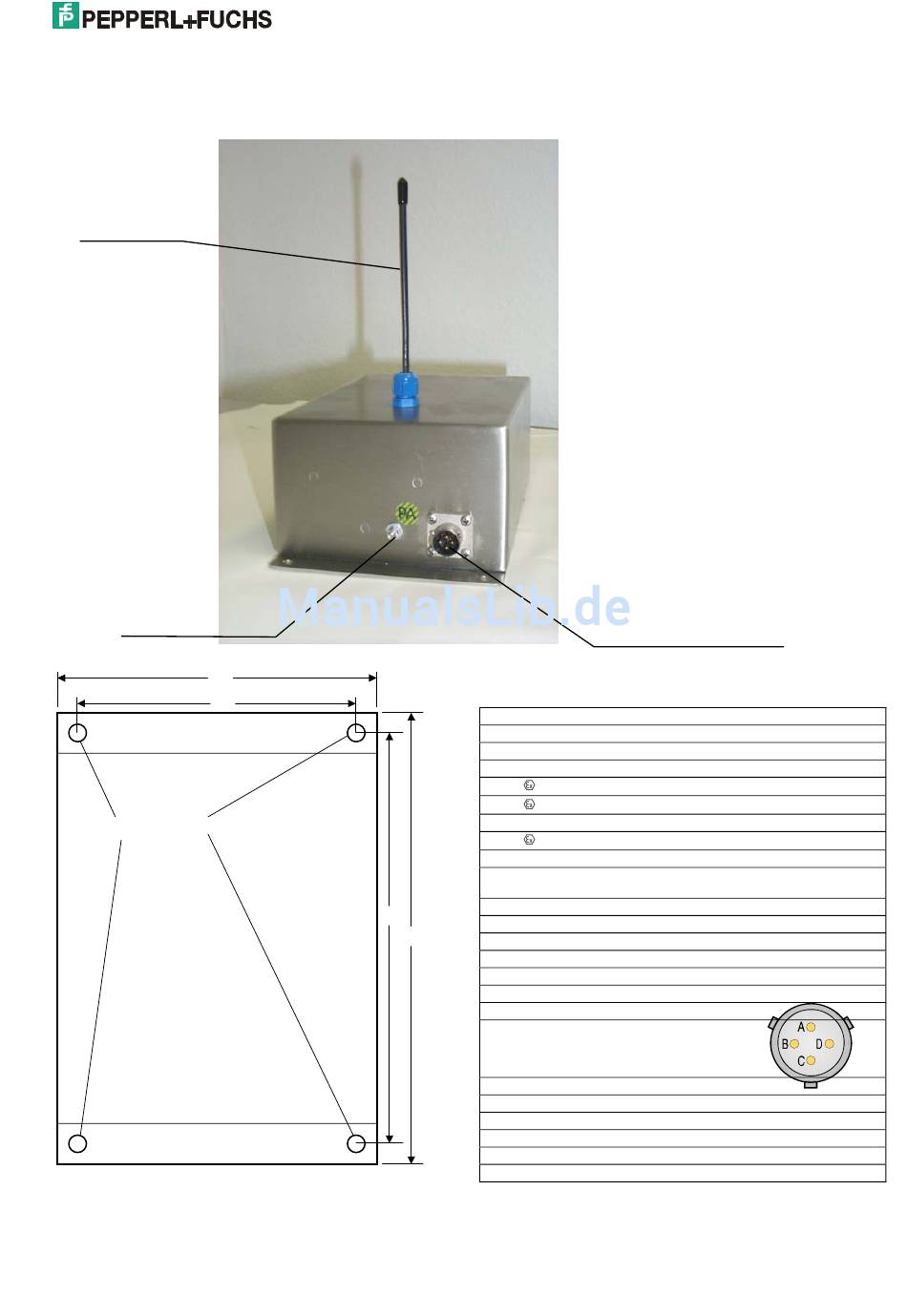

6.2 Übertragungsstation EXOM-DRAGON
Die Übertragungsstation EXOM-DRAGON ermöglicht eine drahtlose Kommunikation zwischen einem oder
mehreren Scannern der Serie EX-DRAGON-M101 und einem Host-Computer.
Antenne
PA
Connector
128
108
4x Bohrung 5mm
Seite 17
6.2.1 Technische Daten EXOM-DRAGON
Schutzart:
IP 65
EEx ib IIC T4
Klassifikation nach ATEX
II 2G EEx ib IIC T4
II 2G EEx ib IIB T4
Herstellererklärung
II 3D IP65 T 80°C
Material / Abmessungen:
B x T x H 128 x 230 x 82 mm (ohne Antenne)
Höhe der Antenne ca. 130 mm
ca. 1,2 kg
215
Edelstahl
230
Befestigung:
4 Bohrlöcher (5 mm)
PA-Anschluss:
Gewindebolzen M4
Daten- und Netzanschluss (über ENT-DC):
X1.A
X1.B
X1.C
X1.D
Max. Entfernung zu ENT-DC 150m
Max. Entfernung zu iPC-EX
Max Entfernung zu PCEX 4xx 50m
Funkfrequenz:
433,92 MHz < 10 mW
max. Funkbereich 50 m im Freifeld
Daten- und
Netzanschluss X1
Tx
Rx
Us
GND
50m
EXDragM101_V114_TH_D.doc
