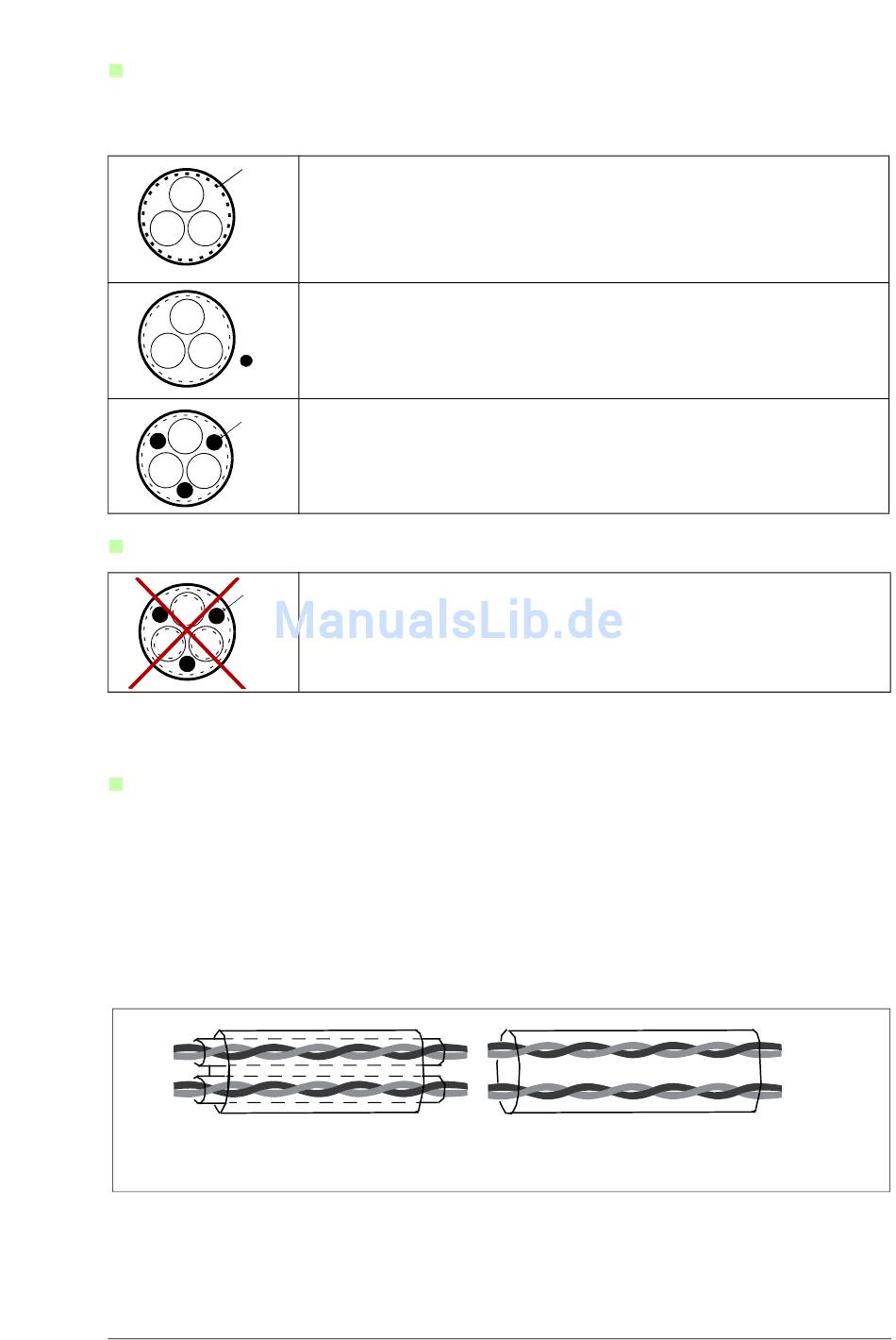

Empfohlene Leistungskabeltypen für den AC-Ausgang
Die Leistungskabeltypen, die für den AC-Ausgang des Wechselrichters verwendet werden
können, sind nachfolgend dargestellt.
PE
PE
PE
Nicht zulässige Leistungskabeltypen
PE

Auswahl der Steuerkabel

Allgemeine Regeln

Alle Steuerkabel müssen geschirmt sein.
Verwenden Sie ein doppelt geschirmtes verdrilltes Adernpaar für Analogsignale. Für jedes
Signal ist eine einzeln geschirmte Doppelleitung zu verwenden. Eine gemeinsame Rück-
leitung darf nicht für unterschiedliche Analogsignale verwendet werden.
Ein doppelt geschirmtes Kabel ist für digitale Niederspannungssignale am besten geeig-
net, aber ein einfach geschirmtes Kabel mit Adernpaaren (Abbildung. b) kann ebenfalls
verwendet werden.
doppelt geschirmtes, verdrilltes
Adernpaar
Symmetrisch geschirmtes Kabel mit Dreiphasenleitern und einem konzentrischen
PE-Leiter als Schirm. Der Schirm muss den Anforderungen von IEC61439-1
entsprechen, siehe oben. Bitte informieren Sie sich hinsichtlich der geltenden
elektrischen Vorschriften.
Symmetrisch geschirmtes Kabel mit Dreiphasenleitern und einem konzentrischen
PE-Leiter als Schirm. Wenn der Schirm die Anforderungen von IEC61439-1 nicht
erfüllt, ist ein separater PE-Leiter erforderlich, siehe oben.
Symmetrisch geschirmtes Kabel mit drei Phasenleitern und symmetrisch
aufgebautem PE-Leiter sowie einem Schirm. Der PE-Leiter muss den
Anforderungen von IEC 61439-1 entsprechen.
Symmetrisch geschirmte Kabel jeder Größe mit einzelnen Schirmen für jeden
Phasenleiter sind als Leistungskabel nicht zulässig.
a
Planung der elektrischen Installation 67
b
einfach geschirmtes, verdrilltes
Adernpaar
