AS-i Drehzahlwächter
Produktbeschreibung

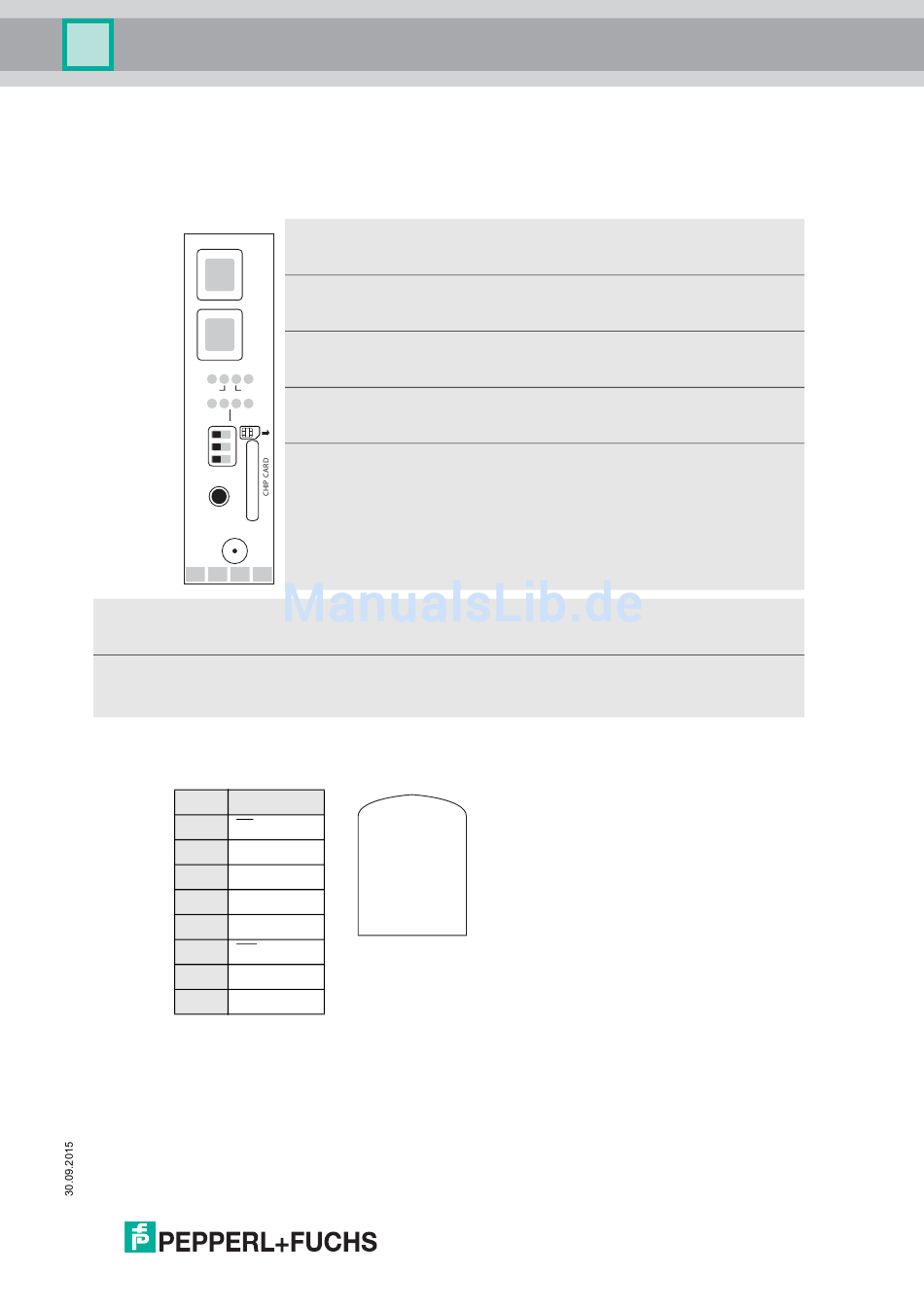

5.4 Frontansicht und Anschlüsse
5.4.1

VBA-2E-KE4-ENC-S

ENC
1
ENC
2
ASI CONF
FAULT AUX
ENC ENC
1 2
ST1 F1 F2 ST2
S1
S2
S3
PRJ
ADDR
– +24 V +0 V
AS-i+ AS-i
ext. in ext. in
ASI+, ASI–
Anschluss an AS-i Bus
AUX+ , AUX-
ext.in ext.in
Anschluss an externe 24 V
5.4.1.1

Mini IO-Buchsenstecker

Pin sin/cos
sin
1
sin
2
n.c.
3
n.c.
4
cos
5
cos
6
U
7
b
GND
8
ENC 1, ENC 2
Anschluss an Drehgeber
Chip Card
Chipkarte
S 1, S 2, S 3
Funktionswahlschalter
PRJ
Projektierungstaster
ADDR
Adressierbuchse
PELV
DC
7 8
5 6
3 4
1 2
