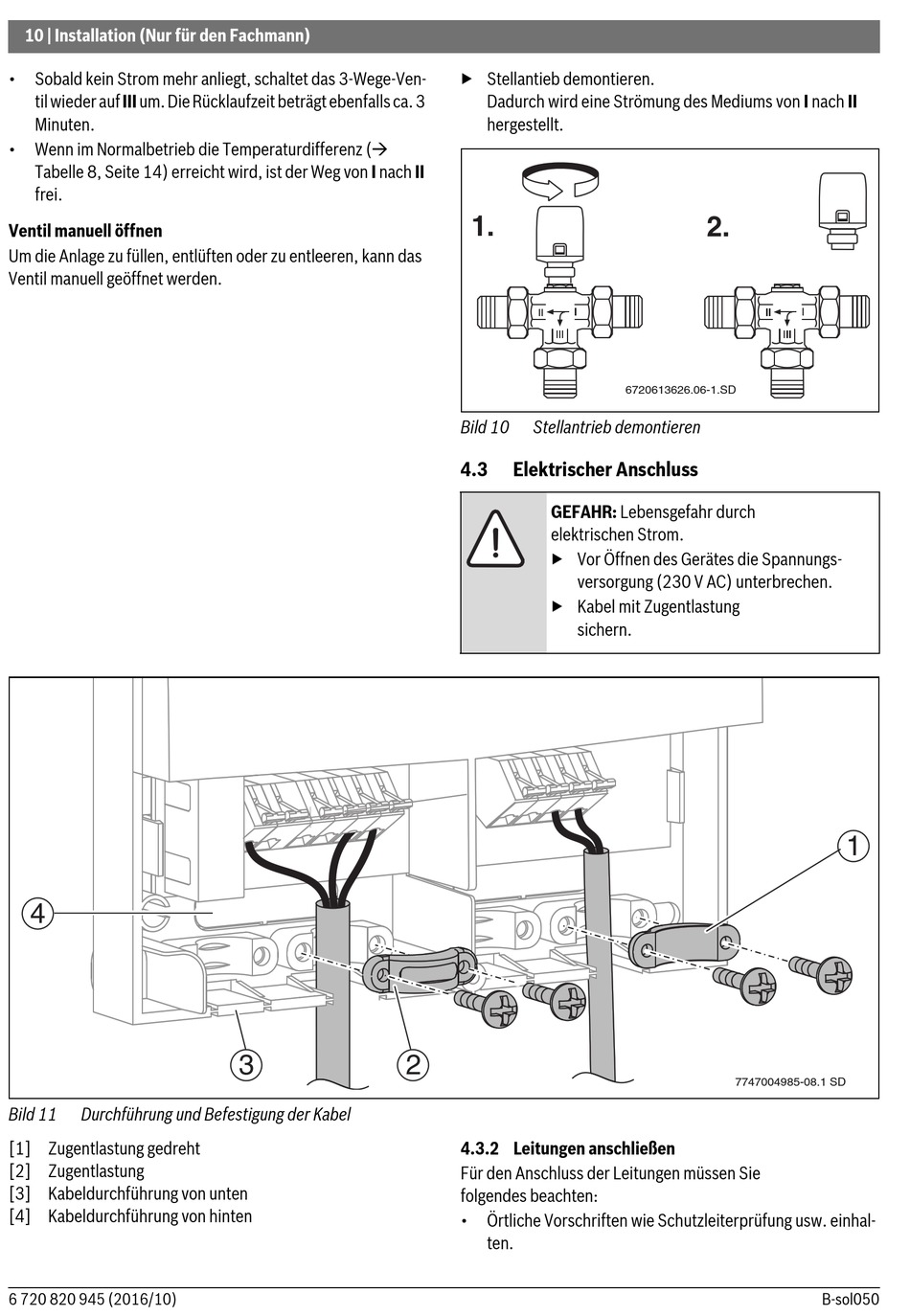

10 | Installation (Nur für den Fachmann)
• Sobald kein Strom mehr anliegt, schaltet das 3-Wege-Ven-
til wieder auf III um. Die Rücklaufzeit beträgt ebenfalls ca. 3
Minuten.
• Wenn im Normalbetrieb die Temperaturdifferenz (
Tabelle 8, Seite 14) erreicht wird, ist der Weg von I nach II
frei.
Ventil manuell öffnen
Um die Anlage zu füllen, entlüften oder zu entleeren, kann das
Ventil manuell geöffnet werden.
4
Bild 11 Durchführung und Befestigung der Kabel
[1] Zugentlastung gedreht
[2] Zugentlastung
[3] Kabeldurchführung von unten
[4] Kabeldurchführung von hinten
6 720 820 945 (2016/10)
3 2
▶ Stellantieb demontieren.
Dadurch wird eine Strömung des Mediums von I nach II
hergestellt.
1.
6720613626.06-1.SD
Bild 10 Stellantrieb demontieren
4.3

Elektrischer Anschluss

GEFAHR: Lebensgefahr durch
elektrischen Strom.
▶ Vor Öffnen des Gerätes die Spannungs-
versorgung (230 V AC) unterbrechen.
▶ Kabel mit Zugentlastung
sichern.
4.3.2 Leitungen anschließen
Für den Anschluss der Leitungen müssen Sie
folgendes beachten:
• Örtliche Vorschriften wie Schutzleiterprüfung usw. einhal-
ten.
2.
1
7747004985-08.1 SD
