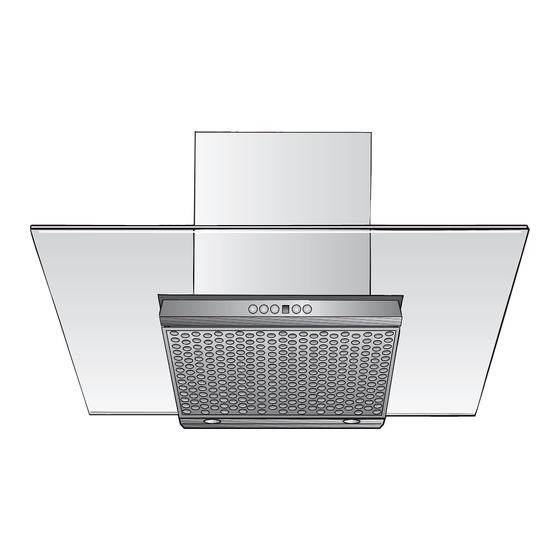

NEFF D 99W5N0 Gebrauchsanleitung Und Montageanleitung
  1. Anleitungen
  2. Marken
  3. NEFF Anleitungen
  4. Dunstabzugshauben
  5. D 99W5N0
  6. Gebrauchsanleitung und montageanleitung
NEFF D 99W5N0 Gebrauchsanleitung Und Montageanleitung

NEFF D 99W5N0 Gebrauchsanleitung Und Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
de
Gebrauchs- und
Montageanleitung
en
Operating and
installation instructions
fr
Notice de montage
et d'utilisation
nl
Gebruiks- en
montageaanwijzing
it
Istruzioni per l'uso
e l'installatore
es
Instrucciones de uso
y montaje
el
Οδηγίες χρήσης και
τοποθέτησης
D 99W5N0
D 8622 N0
D 8722 N0
D 8922 N0
de
en
fr
nl
it
es
el

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NEFF D 99W5N0

Inhaltszusammenfassung für NEFF D 99W5N0

  • Seite 1 Gebrauchs- und Montageanleitung Operating and installation instructions Notice de montage et d’utilisation Gebruiks- en montageaanwijzing Istruzioni per l’uso e l’installatore Instrucciones de uso y montaje Οδηγίες χρήσης και τοποθέτησης D 99W5N0 D 8622 N0 D 8722 N0 D 8922 N0...
  • Seite 2 Seite 03 – 15 pagina 55 – 67 page 16 – 28 página 68 – 80 page 29 – 41 81 – 93 Σελίδα pagina 42 – 54 Abb. 1 Abb. 1 ELEKTRO ELECTR. ELETT. KAASU GASS...

  • Seite 3: Gerätebeschreibung

    Gebrauchsanleitung Gerätebeschreibung Betriebsarten Glasschirm Kaminverblendung Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch Schalter andere techn. Maßnahmen, wie Licht/Lüfter gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann. Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

  • Seite 4: Vor Dem Ersten Benutzen

    Vor dem ersten Benutzen Wichtige Hinweise: Sicherheitshinweise Diese Gebrauchsanleitung gilt für Unter der Dunstabzugshaube nicht mehrere Geräte-Ausführungen. flambieren. Es ist möglich, dass einzelne Brandgefahr am Fettfilter durch Ausstattungsmerkmale beschrieben aufsteigende Flammen. sind, die nicht auf Ihr Gerät zutreffen. Die Kochstellen müssen immer mit Diese Dunstabzugshaube entspricht den Kochgeschirr abgedeckt sein.

  • Seite 5: Bedienen Der Dunstabzugshaube

    Bedienen der Dunstabzugshaube Intensivstufe: Der Küchendunst wird am wirkungsvollsten beseitigt durch: Durch die Intensivstufe wird die höchste Leistung erreicht. Sie wird kurzzeitig Einschalten der Dunstabzugshaube benötigt. bei Kochbeginn. Drücken Sie die Taste + so oft, bis die Ausschalten der Dunstabzugshaube Anzeige ç...

  • Seite 6: Filter Und Wartung

    Filter und Wartung Ausbauen der Fettfilter: Ausbauen der Fettfilter: 1. Ziehen Sie am äusseren Filter unten, bis 3. Hängen Sie die Sicherungsleine hinter er sich von den Magneten löst. dem Filter aus. 2. Hängen Sie den Filter in senkrechter 4. Drücken Sie die Raste am inneren Filter Lage oben aus.
  • Seite 7 Filter und Wartung Einbauen der Fettfilter: Ausbauen der Fettfilter: 1. Setzen Sie den inneren Filter hinten ein 3. Hängen Sie den äusseren Filter in und klappen Sie den Filter hoch. senkrechter Lage oben ein. 2. Hängen Sie die Sicherungsleine hinter 4.
  • Seite 8 Filter und Wartung Fettfilter: Reinigen der Metall-Fettfilter: Zur Aufnahme der fettigen Bestandteile Bei normalem Betrieb (täglich 1 bis des Küchendunstes sind zwei Metall- 2 Stunden) müssen die Metall-Fettfilter 1 x Fettfilter eingesetzt. im Monat gereinigt werden. Die Filter bestehen aus unbrennbarem Metall. Das Reinigen kann in der Geschirrspülma- Achtung: schine erfolgen.

  • Seite 9: Reinigen Und Pflegen

    Reinigen und Pflegen Dunstabzugshaube durch Ziehen des Edelstahloberflächen: Netzsteckers bzw. Ausschalten der Verwenden Sie einen milden nicht Sicherung stromlos machen. scheuernden Edelstahlreiniger. Reinigen Sie nur in Schliffrichtung. Dunstabzugshaube nicht mit kratzenden Schwämmen und nicht mit Wir empfehlen unseren Edelstahlreiniger sand-, soda-, säure- oder chloridhaltigen Nr.

  • Seite 10: Auswechseln Der Lampen

    Auswechseln der Lampen 1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netz- steckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos. Die Halogenbirnen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Aus- schalten besteht noch Verbrennungs- gefahr.
  • Seite 11 Montageanleitung: Wichtige Hinweise Zusätzliche Hinweise bei Gas-Koch- Altgeräte sind kein wertloser Abfall. geräten: Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen Bei der Montage von Gaskochstellen werden. sind die national einschlägigen gesetzlichen Bevor Sie das Altgerät entsorgen, machen Bestimmungen (z. B. in Deutschland: Sie es unbrauchbar.

  • Seite 12: Vor Der Montage

    Vor der Montage Abluftbetrieb Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet. Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Ein Zuluft-/Abluftmauerkasten allein stellt Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

  • Seite 13: Elektrischer Anschluss

    Vor der Montage Elektrischer Anschluss Rundrohre: Die Dunstabzugshaube darf nur an eine Wir empfehlen vorschriftsmäßig installierte Schutzkontakt- Innendurchmesser 150 mm, jedoch steckdose angeschlossen werden. mind. 120 mm. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung Flachkanäle müssen einen gleichwer- anbringen. tigen Innenquerschnitt wie Rundrohre haben.
  • Seite 14 Einbauen 05. Den oberen und die zwei unteren Die Dunstabzugshaube ist für die Montage an die Küchenwand vorgesehen. Haltewinkel anschrauben. 01. Fettfilter abnehmen (siehe Gebrauchsanleitung). 02. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anzeichnen. 03.
  • Seite 15 Einbauen 07. Untere Schraube (Sechskant- 13. Die obere Kaminverblendung vorsichtig nach oben ausziehen und mit 2 schraube) eindrehen. Schrauben seitlich an den Haltewinkel schrauben. 14. Montage des Glasschirmes: 08. Rohrverbindung herstellen. Den Glasschirm mit beiden Händen halten und in den seitlichen 09.

  • Seite 16: Appliance Description

    Operating Instructions Appliance description Operating modes Glass panel Chimney panelling This can be achieved if the combustion air is able to flow through non-lockable openings, e.g. in doors, windows and in conjunction with an air supply/air-intake wall Light / fan box or by other technical procedures such switches as reciprocal interlocking.

  • Seite 17: Before Using For The First Time

    Before using for the first time Important notes: Safety instructions The Instructions for Use apply to several Do not flambé food directly under the versions of this appliance. Accordingly, extractor hood. you may find descriptions of individual Risk of grease filter catching fire due features that do not apply to your to flames.

  • Seite 18: Operating Procedure

    Operating procedure Intensive setting: The most effective method of removing vapours produced during cooking is to: Maximum power is obtained at the intensive setting. It is only required for short Switch the ventilator ON intervals. as soon as you begin cooking. ç...
  • Seite 19 Filters and maintenance Removing the grease filter: Ausbauen der Fettfilter: 1. Pull the bottom of the most outer filter 3. Detach the safety cord behind the filter. until it comes away from the magnets. 2. Unhook the filter in a vertical position 4.
  • Seite 20 Filters and maintenance Inserting the grease filter: Ausbauen der Fettfilter: 1. Insert the inner filter at the back and fold 3. Hook in the outer filter in a vertical the filter upwards. position. 2. Attach the safety cord behind the filter. 4.

  • Seite 21: Grease Filters

    Filters and maintenance Grease filters: Cleaning the metal grease filters: In normal operation (1 to 2 hours daily), Metal filters are used to trap the greasy the metal grease filter must be cleaned element of the vapours that develop 1 x a month. during cooking.

  • Seite 22: Cleaning And Care

    Cleaning and care Isolate the extractor hood by pulling out Stainless steel surfaces: the mains plug or switching off the fuse. Use a mild non-abrasive stainless steel cleaner. Do not clean the extractor hood with Clean the surface in the same direction abrasive sponges or with cleaning agents as it has been ground and polished.

  • Seite 23: Replacing The Light Bulbs

    Replacing the light bulbs 1. Switch off the extractor hood and pull out the mains plug or switch off the electricity supply at the fuse box. When switched on, the halogen bulbs become very hot. Even for some time after the bulbs have been switched off there is still a risk of burns.

  • Seite 24: Installation Instructions

    Installation Instructions: Important information Additional information concerning gas Old appliances are not worthless cookers: rubbish. Valuable raw materials can be reclaimed by recycling old appliances. When installing gas hotplates, comply Before disposing of your old appliance, with the relevant national statutory render it unusable.

  • Seite 25: Prior To Installation

    Prior to installation Exhaust-air mode The exhaust air is discharged upwards through a ventilation shaft or directly through the outside wall into the open. Exhaust air should neither be directed into a smoke or exhaust flue that is currently used for other purposes, nor into An air-intake/exhaust-air wall box by itself a shaft that is used for ventilating rooms in is no guarantee that the limiting value will...

  • Seite 26: Electrical Connection

    Prior to installation Electrical connection Round pipes: If you fit your own plug, the colours of these wires may not correspond with the We recommend identifying marks on the plug terminals. Internal diameter: 150 mm (at least 120 mm). This is what you have to do: 1.

  • Seite 27: Installation

    Installation This extractor hood is intended to be 05. Screw on the upper and the two lower mounted onto the kitchen wall. fixing brackets. 01. Remove the grease filter (refer to Operating Instructions). 02. Draw a line on the wall from the ceiling to the lower edge of the hood at the centre of the location where the hood is going to be mounted.
  • Seite 28 Installation 07. Screw in the lower bolt (hex bolt). 13. Carefully pull the upper flue duct upwards and screw the sides to the fixing bracket with 2 screws. 14. Fitting the glass panel: Hold the glass panel with both 08. Connect up the air outlet pipe. hands and carefully push it all the 09.

  • Seite 29: Description De L'appareil

    Mode d’emploi Description de l'appareil Modes de fonctionnement Bandeau en verre Capot de cheminée On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les por- tes, fenêtres et en association avec des Commuta- ventouses télescopiques d'admission/ teur Lumière/ évacuation de l'air à...

  • Seite 30: Avant La Première Utilisation

    Avant la première utilisation Remarques importantes: Consignes de sécurité La présente notice d'emploi vaut pour Ne flambez aucun mets sous la hotte. plusieurs versions de l'appareil. Les flammes risqueraient d'atteindre le Elle peut contenir des descriptions filtre à graisse et d'y mettre le feu. d'accessoires ne figurant pas dans votre appareil.

  • Seite 31: Utilisation De La Hotte Aspirante

    Utilisation de la hotte aspirante Ventilation intensive: La méthode la plus efficace pour supprimer les buées de cuisson consiste à: Au niveau intensif, le ventilateur développe Enclencher la hotte aspirante sa plus grande puissance. Vous n'en aurez en début de cuisson. que brièvement besoin.
  • Seite 32 Filtre et entretien Démontage des filtres à graisse: Ausbauen der Fettfilter: 1. Tirez à vous le bas du filtre extérieur 3. Décrochez la corde de sécurité derrière jusqu'à ce qu'il se décolle des aimants. le filtre. 2. Une fois le filtre à la verticale, décrochez- 4.
  • Seite 33 Filtre et entretien Remontage des filtres à graisse: Ausbauen der Fettfilter: 1. Fixez d'abord l'arrière du filtre intérieur 3. Présentez le filtre extérieur à la verticale puis basculez-le vers le haut. et accrochez-le par sa partie supérieure. 2. Accrochez la corde de sécurité derrière 4.
  • Seite 34 Filtre et entretien Filtres à graisse: Nettoyage des filtres à graisse en métal: En service normal (1 à 2 heures par jour), Vous pouvez utiliser divers filtres pour il faudra nettoyer les filtres à graisse retenir les particules grasses en métalliques 1 fois par mois.

  • Seite 35: Nettoyage Et Entretien

    Nettoyage et entretien Avant tout nettoyage et entretien, mettez Surfaces en acier inox: d'abord la hotte hors tension en Veuillez utiliser un produit pour l'acier débranchant la fiche mâle de la prise de inox qui le nettoie sans le rayer. courant ou en coupant le Frottez toujours l'acier inox dans le sens disjoncteur/fusible.
  • Seite 36 Changer les ampoules halogènes 1. Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le isjoncteur/ fusible. Les ampoules halogènes allumées deviennent très chaudes. Le risque de vous brûler demeure, même un moment après les avoir éteintes.
  • Seite 37 Notice de montage: Remarques importantes Les anciens appareils ne sont pas des Remarques supplémentaires concernant les cuisinières à gaz: déchets sans valeur. Leur élimination respectueuse de Lors du montage de foyers gaz, veuillez l'environnement permet de récupérer de respecter les dispositions légales en précieuses matières premières.

  • Seite 38: Avant Le Montage

    Avant le montage Evacuation de l'air à l'extérieur L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur. L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à...

  • Seite 39: Branchement Électrique

    Avant le montage Branchement électrique Conduits de section ronde: La fiche mâle de la hotte aspirante ne Nous recommandons pourra être branchée que dans une prise recommandons des conduits au secteur à contacts de terre réglementaire- diamètre intérieur de 150 mm mais de ment posée.
  • Seite 40 Encastrement Cette hotte aspirante est prévue pour le 05. Vissez la cornière de retenue supérieure montage contre le mur de la cuisine. ainsi que les deux cornières inférieures. 01. Retirer le filtre à graisse (voir la notice d'utilisation). 02. Sur le mur, tracez une ligne médiane allant du plafond jusqu'au bord inférieur de la hotte aspirante.
  • Seite 41 Encastrement 07. Vissez la vis inférieure (vis hexagonale). 13. Extrayez prudemment par le haut le capot de cheminée supérieur puis, au moyen de 2 vis, vissez-le latéralement contre la cornière de retenue. 14. Montage du bandeau en verre: 08. Raccorder la hotte aux tuyaux. Tenez le bandeau en verre avec les 09.
  • Seite 42 Gebruiksaanwijzing Beschrijving van het apparaat Gebruiksmogelijkheden Glazen scherm Schoorsteenaf- Dit kan men bereiken wanneer er door scherming niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ Schakelaars luchtafvoersleuven in de muur of door verlichting andere technische maatregelen, zoals en ventilator wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

  • Seite 43: Vóór Het Eerste Gebruik

    Vóór het eerste gebruik Belangrijke aanwijzingen: Veiligheidsvoorschriften Deze gebruiksaanwijzing geldt voor Onder de afzuigkap niet flamberen. verschillende uitvoeringen van het Brandgevaar bij het vetfilter door apparaat. Het is mogelijk dat er een opstijgende vlammen. aantal kenmerken worden beschreven die niet van toepassing zijn op uw De kookzones moeten altijd zijn bedekt apparaat.
  • Seite 44 Bedienen van de wasemafzuigkap Intensieve stand: De keukenwasem wordt op de doeltreffendste manier verwijderd door: Met de intensieve stand wordt het hoogste vermogen bereikt. Dit is voor korte tijd Inschakelen van de afzuigkap nodig. bij het begin van het koken. Druk op de toets + een aantal keren in Uitschakelen van de afzuigkap totdat de aanduiding...
  • Seite 45 Filter en onderhoud Vetfilters verwijderen: Ausbauen der Fettfilter: 1. Trek onderaan aan het buitenste filter tot 3. Maak het bevestigingskoord achter het het losraakt van de magneten. filter los. 2. Maak het filter in verticale stand 4. Druk op de blokkering aan het binnenste bovenaan los.
  • Seite 46 Filter en onderhoud Vetfilters aanbrengen: Ausbauen der Fettfilter: 1. Zet het binnenste filter aan de achterkant 3. Maak het buitenste filter in verticale in en klap het filter omhoog. stand bovenaan vast. 2. Maak het bevestigingskoord achter het 4. Duw het filter naar achteren tot het door filter vast.
  • Seite 47 Filter en onderhoud Vetfilters: Reiniging van de metalen vetfilters: Bij normaal bedrijf (dagelijks 1 tot 2 uur) Voor de opname van de vettige bestand- moet de metalen vetfilter 1 x per maand delen van de keukenwasem worden worden gereinigd. metalen vetfilters gebruikt. De filters kunnen worden gereinigd in de De filtermatten bestaan uit onbrandbaar vaatwasmachine.

  • Seite 48: Reiniging En Onderhoud

    Reiniging en onderhoud Wasemafzuigkap stroomloos maken Edelstalen oppervlakken: door de stekker uit het stopcontact te Gebruik een milde, niet-schurende trekken of de zekering uit te schakelen. edelstaalreiniger. Reinig alleen in de slijprichting. De wasemafzuigkap niet reinigen met schuursponsjes of met zand-, soda-, zuur- Wij adviseren onze edelstaalreiniger of chloorhoudende schoonmaakmiddelen! nr.

  • Seite 49: Lamp Vervangen

    Lamp vervangen 1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen. De halogeengloeilampen worden zeer heet tijdens het gebruik. Ook nadat ze zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.
  • Seite 50 Montagevoorschrift: Belangrijke voorschriften Extra voorschriften bij gaskook- Oude apparaten zijn geen waardeloos apparatuur: afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw Bij de montage van gaskookzones worden gebruikt. moeten de geldende wettelijke nationale Maak het oude apparaat onbruikbaar voorschriften (bijv. in Duitsland: Technische voordat u het afvoert.

  • Seite 51: Voor De Montage

    Voor de montage Afzuigkap met luchtafvoer De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid. De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een Wanneer er onvoldoende lucht wordt schacht die dient voor de ventilatie van aangevoerd, bestaat er vergiftigingsge- ruimten waarin stookinstallaties zijn...

  • Seite 52: Elektrische Aansluiting

    Voor de montage Elektrische aansluiting Ronde buizen: De wasemafzuigkap mag alleen worden wij adviseren aangesloten aan een volgens de voor- een inwendige diameter van 150 mm, schriften geïnstalleerd, geaard stopcontact. echter minstens 120 mm. Het geaarde stopcontact moet indien mogelijk vlak achter de schoorsteenaf- Platte kanalen moeten een gelijk- scherming worden aangebracht.
  • Seite 53 Inbouwen De wasemafzuigkap is voorzien voor 05. De bovenste en de twee onderste montage aan de keukenmuur. bevestigingshaken vastschroeven. 01. Vetfilter verwijderen (zie de gebruiksaanwijzing). 02. Van het plafond tot aan de onderkant van de wasemafzuigkap een middellijn op de muur aftekenen. 03.
  • Seite 54 Inbouwen 07. De onderste schroef (zeskantschroef) 13. Het bovenste schoorsteenafscherm- stuk voorzichtig bovenwaarts uittrekken vastdraaien. en met 2 schroeven zijdelings vast- schroeven op de bevestigingshaak. 14. Montage van het glazen scherm: Het glazen scherm met beide 08. Buisverbinding tot stand brengen. handen vasthouden, voorzichtig in 09.

  • Seite 55: Modi Di Funzionamento

    Istruzioni d’uso Descrizione dell'apparecchio Modi di funzionamento Schermo di vetro rivestimento camino È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in interruttore di porte, finestre ed in combinazione con luce/ cassette murali per l'alimentazione/ ventilatore...
  • Seite 56 Precede la prima utilizzazione Primo impiego: Istruzioni di sicurezza Questo libretto di istruzioni per l'uso Non fiammeggiare pietanze sotto la è previsto per più versioni dell' cappa aspirante. apparecchio. É possibile che siano Pericolo d'incendio del filtro grassi descritti singoli particolari della dotazio- se raggiunto delle fiamme.

  • Seite 57: Uso Della Cappa Aspirante

    Uso della cappa aspirante Grado forte: Per eliminare nel modo più efficace i vapori di cottura: con il grado forte si raggiunge la massima potenza. Questa ènecessaria per breve Accendere la cappa aspirante tempo. all'inizio della cottura. Premere il tasto + più volte, finché non Spegnere la cappa aspirante compare l'indicazione ç...
  • Seite 58 Filtri e manutenzione Smontaggio dei filtri per grassi: Ausbauen der Fettfilter: 1. Tirare sotto il filtro esterno, finché non si 3. Sganciare la corda di sicurezza corda di stacca dalle calamite. sicurezza dietro al filtro. 2. Sganciare il filtro in alto in posizione 4.
  • Seite 59 Filtri e manutenzione Montaggio dei filtri per grassi: Ausbauen der Fettfilter: 1. Inserire dietro il filtro interno, sollevarlo ed 3. Appendere il filtro esterno in posizione arrestarlo. verticale. 2. Agganciare la corda di sicurezza corda di 4. Spingere il filtro verso dietro, finché le sicurezza dietro al filtro.
  • Seite 60 Filtri e manutenzione Filtro per grassi: Pulizia dei filtri metallici per grassi: Con un uso normale (1 – 2 ore al giorno) Per trattenere i componenti grassi dei il filtro metallico per i grassi deve essere vapori di cottura si utilizzano filtri lavati 1 volta al mese.

  • Seite 61: Pulizia E Manutenzione

    Pulizia e manutenzione Togliere corrente alla cappa aspirante Superfici in acciaio inox: estraendo la spina di alimentazione, Usare un detergente per acciaio inox oppure togliendo il fusibile. delicato, non abrasivo. Pulire strofinando solo nel senso della Non pulire la cappa aspirante con lucidatura.
  • Seite 62 Cambio delle lampade 1. Spegnere la cappa aspirante e togliere corrente sfilando la spina di alimenta- zione, oppure togliendo il fusibile. Le lampadine alogene accese si surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature. 2. Staccare l'anello della lampada con un cacciavite o simile.
  • Seite 63 Istruzioni per il montaggio: Avvertenze importanti Avvertenze supplementari per Gli apparecchi dismessi non sono rifiuti apparecchi di cottura a gas: senza valore. Attraverso lo smaltimento ecologico Nel montaggio dei fornelli a gas devono possono essere recuperati materiali essere osservate le pertinenti norme di pregiati.

  • Seite 64: Prima Del Montaggio

    Prima del montaggio Funzionamento a scarico d'aria L'aria di scarico viene condotta verso l'alto, attraverso un pozzo di ventilazione, oppure direttamente all'aperto, attraverso la parete esterna. É vietato immettere l'aria di scarico in un camino per il fumo o in un camino per i Se l'aria di alimentazione non è...

  • Seite 65: Allacciamento Elettrico

    Prima del montaggio Allacciamento elettrico Tubi tondi: La cappa aspirante deve essere Consigliamo collegata solo ad una presa di corrente con un diametro interno di 150 mm, e contatto di terra, installata a norma. comunque min. 120 mm.. Disporre la presa con contatto di terra se possibile direttamente dietro al rivestimento I canali a sezione quadra devono del camino.
  • Seite 66 Montaggio La cappa aspirante è prevista per il 05. Avvitare la squadra di arresto superiore montaggio sul muro della cucina. e le due squadre di arresto inferiori. 01. Rimuovere il filtro grassi (vedi istruzioni per l'uso). 02. Tracciare sul muro della cucina una linea mediana dal soffitto fino allo spigolo inferiore della cappa aspirante.
  • Seite 67 Montaggio 07. Avvitare la vite (vite a testa esagonale) 13. Estrarre con precauzione il rivestimento superiore del camino verso l'alto ed inferiore. avvitarlo lateralmente con 2 viti alla squadra di arresto. 14. Montaggio dello schermo di vetro: 08. Collegare il tubo. Mantenere con entrambe le mani lo 09.

  • Seite 68: Modalidades De Funcionamiento

    Instrucciones de uso Modalidades de funcionamiento Descripción del aparato Para ello, es necesario que existan aperturas no bloqueables por las que el aire de combustión pueda renovarse y Pantalla antivahos Revestimiento en ventilarse sin dificultad, por ejemplo por de cristal forma de chimenea puertas, ventanas o cajas murales para la ali- mentación o evacuación del aire o...

  • Seite 69: Antes De La Primera Utilización

    Antes de la primera utilización Antes de la puesta en marcha inicial Advertencias de seguridad del aparato: No preparar alimentos o platos Las presentes instrucciones de servicio flameados directamente debajo de la son válidas para diferentes modelos de campana extractora. aparato;...
  • Seite 70 Manejo de la campana extractora Escalón intensivo: La manera más eficaz de absorber los vahos producidos en la cocina durante la Seleccionando el escalón de funciona- miento intensivo, el ventilador desarrolla su preparación de los alimentos es: máxima potencia. Este escalón se suele Conectando la campana extractora usar sólo durante cortos períodos.
  • Seite 71 Filtros y mantenimiento Desmontar los filtros antigrasa: Ausbauen der Fettfilter: 1. Tirar por abajo del filtro exterior, hasta 3. Desenganchar la cuerda de seguridad que se desprenda de los imanes que lo detrás del filtro. sujetan. 2. Desenganchar el filtro por arrriba, 4.
  • Seite 72 Filtros y mantenimiento Montar los filtros antigrasa: Ausbauen der Fettfilter: 1. Colocar el filtro interior en la parte 3. Enganchar el filtro exterior por arriba, posterior del cuerpo de la campana y manteniéndolo en posición vertical. rebatirlo. 2. Enganchar la cuerda de seguridad 4.

  • Seite 73: Filtro Antigrasa

    Filtros y mantenimiento Filtro antigrasa: Limpieza del filtro antigrasa metálico: Bajo unas condiciones de funcionamien- Para retener las partículas de grasa to normal (1 a 2 horas diarias), el filtro contenidas en el vaho de la cocina se antigrasa metálico tiene que limpiarse montan filtros metálicos.

  • Seite 74: Limpieza Y Cuidados

    Limpieza y cuidados Desconectar la campana extractora de Superficies de acero inoxidable: la red eléctrica extrayendo el cable de Usar un limpiador para acero inoxidable conexión de la toma de corriente o a suave, no abrasivo. través del fusible. Limpiar el metal sólo en dirección al pulido.

  • Seite 75: Sustituir Las Lámparas

    Sustituir las lámparas 1. Desconectar la campana extractora de la red eléctrica,.extrayendo el cable de conexión de la toma de corriente o a través del fusible. Las lámparas halógenas alcanzan durante su funcionamiento unas elevadas temperaturas. Por ello existe peligro de quemaduras incluso algún tiempo después de haberlas desconectado.
  • Seite 76 Instrucciones de montaje: – Advertencias importantes Los aparatos eléctricos usados La campana sólo se podrá montar por incorporan materiales valiosos que se encima de hogares para combustibles pueden recuperar. Por ello deberán sólidos con peligro de incendio (por entregarse a dicho efecto en un centro ejemplo proyección de chispas) si el hogar oficial de recogida o recuperación de está...

  • Seite 77: Antes Del Montaje

    Antes del montaje Funcionamiento con evacuación del aire al exterior El aire de evacuación pasa a través de un túnel de ventilación hacia arriba o directamente hacia el exterior, a través de la correspondiente Cerciorarse de que existe una alimenta- pared.

  • Seite 78: Conexión Eléctrica

    Antes del montaje Conexión eléctrica La campana extractora sólo podrá Tubos redondos: conectarse a una toma (caja) de corriente Se aconseja emplear tubos con un provista de puesta a tierra. La toma de diámetro interior 150 mm; el diámetro mínimo admisible es de 120 mm. corriente deberá...

  • Seite 79: Montaje

    Montaje Esta campana extractora ha sido diseñada 05. Montar y fijar la escuadra de soporte exclusivamente para su montaje en la pared. superior, así como las dos escuadras de soporte inferiores. 01. Retirar el filtro antigrasa (véanse al respecto las instrucciones de uso de la campana). 02.
  • Seite 80 Montaje 07. Enroscar el tornillo inferior (hexagonal). 13. Desplazar cuidadosamente el revestimiento superior de la chimenea hacia arriba y atornillarlo lateralmente con dos tornillos, en la escuadra de soporte. 14. Montar la pantalla antivahos de cristal: 08. Empalmar el tubo de evacuación del Sujetar la pantalla antivahos con aire en la campana extractora.
  • Seite 81 Οδηγίες χρήσεως Περιγραφή της συσκευής Τρ ποι λειτουργίας Γυάλινη προστασία Επένδυση της Αυτ µπορεί να επιτευχθεί, ταν χάρη σε ανοίγµατα που δεν κλείνουν, π.χ. σε "καµινάδας" π ρτες, παράθυρα και σε συνδυασµ µε πλαίσιο εντοιχισµού εισ δου/εξ δου αέρα ∆ιακ πτης ή...

  • Seite 82: Πριν Την Πρώτη Χρήση

    Πριν την πρώτη χρήση Υποδείξεις ασφαλείας Σπουδαίες υποδείξεις: Tο παρ ν εγχειρίδιο οδηγιών χρήσης Μην παρασκευάζετε ποτέ φλαµπέ ισχύει για διάφορα µοντέλα της φαγητών κάτω απ τον απορροφητήρα συσκευής. Eνδέχεται ορισµένα κουζίνας. µεµονωµένα χαρακτηριστικά του εξο- Κίνδυνος να πάρει φωτιά το φίλτρο πλισµού...
  • Seite 83 Χειρισµ ς του απορροφητήρα κουζίνας Εντατική βαθµίδα: Οι ατµοί κουζίνας µπορούν να απορροφηθούν µε τον πλέον Μέσω της εντατικής βαθµίδας επιτυγχάνεται η αποτελεσµατικ τερο τρ πο: µεγαλύτερη ισχύς του απορροφητήρα. Αυτή χρειάζεται για µικρ χρονικ διάστηµα. θέτοντας τον αεριστήρα σε λειτουργία κατά...
  • Seite 84 Φίλτρα και συντήρηση Αφαίρεση των φίλτρων λιπών: Ausbauen der Fettfilter: 1. Τραβήξτε απ το εξωτερικ του το 3. Ξεκρεµάστε το κορδ νι ασφαλείας πίσω φίλτρο προς τα κάτω µέχρι να που να απ το φίλτρο. µην έλκεται πλέον απ τους µαγνήτες. 2.
  • Seite 85 Φίλτρα και συντήρηση Τοποθέτηση των φίλτρων λιπών: Ausbauen der Fettfilter: 1. Τοποθετήστε πίσω το εσωτερικ φίλτρο 3. Κρεµάστε το φίλτρο σε κάθετη θέση αναδιπλώστε το προς τα πάνω. απ πάνω. 2. Κρεµάστε το κορδ νι ασφαλείας πίσω 4. Πατήστε το φίλτρο προς τα πίσω µέχρι απ...
  • Seite 86 Φίλτρα και συντήρηση Φίλτρα λιπών: Καθαρισµ ς των µεταλλικών φίλτρων λιπών: Για την πρ σληψη των λιπαρών συστατικών Σε κανονική λειτουργία (1 έως 2 ώρες του ατµού της κουζίνας έχουν τοποθετηθεί ηµερησίως) τα µεταλλικά φίλτρα λιπών στη συσκευή µεταλλικά φίλτρα λιπών. πρέπει...

  • Seite 87: Καθαρισµ Σ Και Περιποίηση

    Καθαρισµ ς και περιποίηση Αποµονώνετε τον απορροφητήρα Επιφάνειες απ ανοξείδωτο χάλυβα: κουζίνας απ το ηλεκτρικ ρεύµα Χρησιµοποιείτε ένα ήπιο, µη διαβρωτικ τραβώντας το φις απ την πρίζα ή απορρυπαντικ για επιφάνειες απ αντίστοιχα κατεβάζοντας την ασφάλεια. ανοξείδωτο χάλυβα. Καθαρίζετε µ νο στην κατεύθυνση Μην...
  • Seite 88 Αλλαγή των λαµπτήρων 1. Θέτετε τον απορροφητήρα κουζίνας εκτ ς λειτουργίας και τον αποµονώνετε απ το ηλεκτρικ ρεύµα τραβώντας το φις απ την πρίζα ή κατεβάζοντας την ασφάλεια. Οι λαµπτήρες αλογ νου θερµαίνονται πολύ κατά λειτουργία. Κίνδυνος εγκαυµάτων υφίσταται επίσης και µετά την πάροδο...
  • Seite 89 Οδηγίες Τοποέτησης: Σηµαντικές υποδείξεις Επιπλέον υποδείξεις για συσκευές Οι παλιές συσκευές δεν αποτελούν µαγειρέµατος µε αέριο: άχρηστα απορρίµµατα. Με την απ συρσή τους σύµφωνα µε τους κανονισµούς για Κατά την τοποθέτηση των εστιών την προστασία του περιβάλλοντος αερίου πρέπει να τηρούνται οι σχετικές µπορούν...
  • Seite 90 Πριν την τοποθέτηση Λειτουργία απορρ φησης ακάθαρτου αέρα Ο ακάθαρτος αέρας διοχετεύεται µέσω µιας καταπακτής προς τα πάνω ή καταλήγει απευθείας στο ύπαιθρο Σε µη επαρκή αέρα παροχής υφίσταται διαµέσου του εξωτερικού τοίχου. κίνδυνος δηλητηρίασης απ Ο ακάθαρτος αέρας δεν επιτρέπεται επαναρροφώµενα...
  • Seite 91 Σύνδεση στο δίκτυο του Πριν την τοποθέτηση ηλεκτρικού ρεύµατος Κυλινδρικοί σωλήνες: Ο απορροφητήρας κουζίνας επιτρέπεται Συνιστούµε να συνδεθεί στο δίκτυο του ηλεκτρικού εσωτερική διάµετρο 150 mm, ωστ σο τουλάχιστον 120 mm. ρεύµατος µ νον µέσω πρίζας σούκο, εγκατεστηµένης σύµφωνα µε τις Οι...
  • Seite 92 Τοποθέτηση Ο απορροφητήρας κουζίνας προορίζεται Βιδώστε τις πάνω και τις δύο κάτω για την τοποθέτηση σε τοίχο της γωνιές συγκράτησης. κουζίνας. Αφαιρέστε το φίλτρο λιπών (βλ. στις Οδηγίες χρήσης). Σχεδιάστε στον τοίχο απ το ταβάνι µέχρι την κάτω άκρη του απορροφητήρα...
  • Seite 93 Τοποθέτηση Βιδώστε την κάτω βίδα (εξαγωνική Τραβήξτε την πάνω επένδυση της "καµινάδας" προσεκτικά προς τα πάνω βίδα). και βιδώστε την µε 2 βίδες στα πλάγια στις γωνιές συγκράτησης. Τοποθέτηση της γυάλινης προστασίας: Κάνετε τη σύνδεση του σωλήνα. Κρατάτε τη γυάλινη προστασία µε τα...
  • Seite 94 Notizen...
  • Seite 95 Notes...
  • Seite 96 A-1100 Wien Für Österreich: Fax: +49 (0) 89 / 45 90-35 32 Fax: +43 (0) 1/ 6 05 75-5 12 60 Tel: 08 10 / 70 04 00 Internet: www.neff.de Internet: www.neff.at zum Regionaltarif 9000 140 909 Printed in Germany...
