Pepperl+Fuchs AS-I 3.0 PROFIBUS Handbuch Seite 130

AS-i 3.0 PROFIBUS-Gateway mit integr. Safety-Monitor
Anhang: Beispiel der Inbetriebnahme an einer Siemens S7
Zusätzlich zur Übertragung der AS-i-Slave-Digitaldaten kann ein Kommunikati-
onsschnittellen-Modul hinzugefügt werden. Die Kommunikationsschnittstelle
dient zum Übertragen spezifischer Befehle an das AS-i 3.0 PROFIBUS-Gateway.
Nähere Informationen finden Sie in der Dokumentation „AS-i 3.0 Komman-
doschnittstelle".

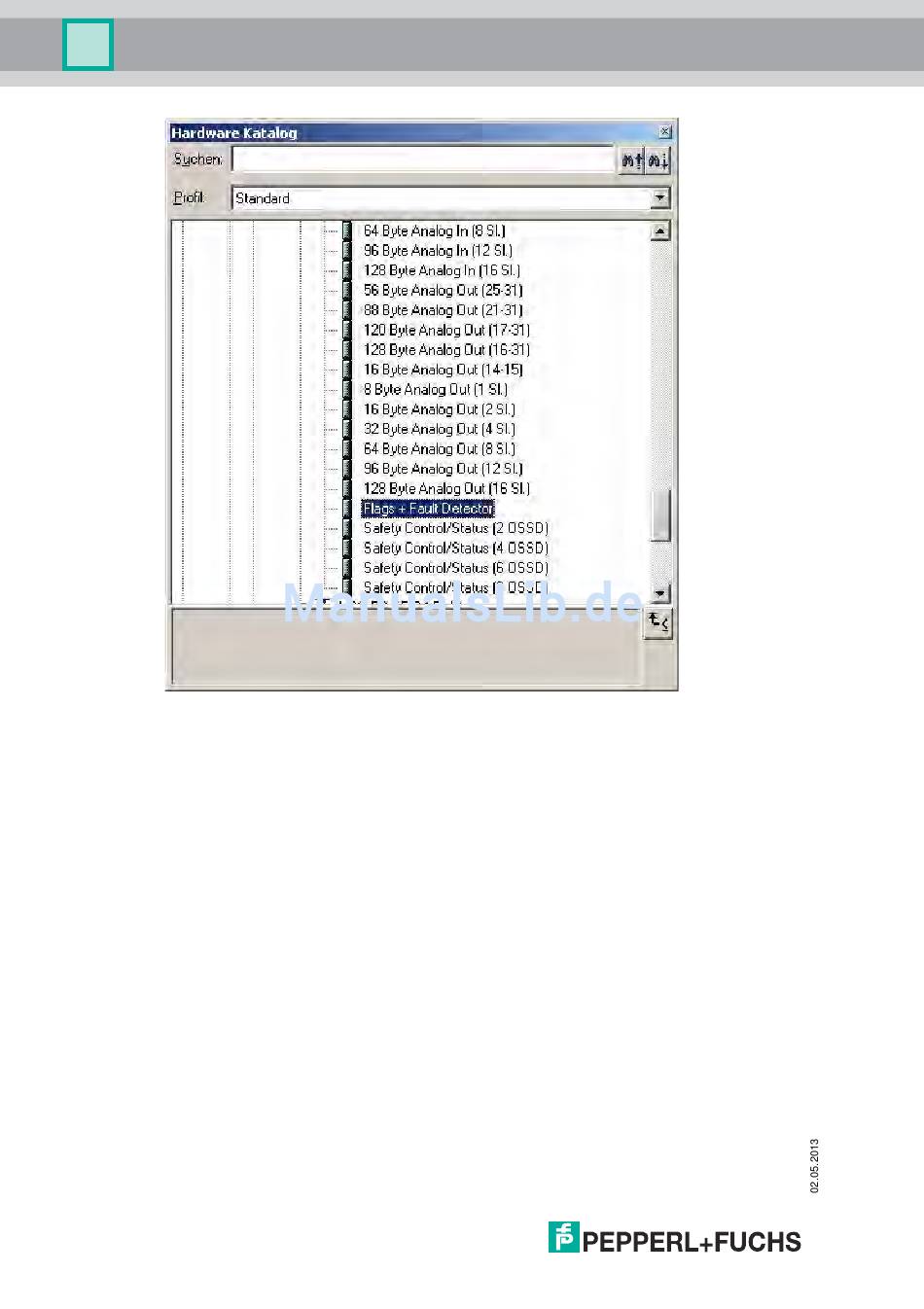

Um die Analogwerte von AS-i-Analog-Slaves direkt zu übertragen, können die
Module mit dem Schlüsselwort „Analog" verwendet werden. Der Wert in den
Klammern zeigt den dafür anzuwendenden Adressbereich für die AS-i-Analog-
Slaves an.
Bei den Modulen „nn Byte Analog In (n Sl.)" und „nn Byte Analog Out (n Sl.)"
kann die AS-i-Adresse des Analogslaves frei gewählt werden.
Beim Hinzufügen des AS-i 3.0 PROFIBUS-Gateways mit integr. Safety-Monitor
per Drag and Drop erscheint der Dialog für die Vergabe der PROFIBUS-Slavea-
dresse. Im Auslieferzustand hat das AS-i 3.0 PROFIBUS-Gateway mit integr.
Safety-Monitor die Adresse 3.
