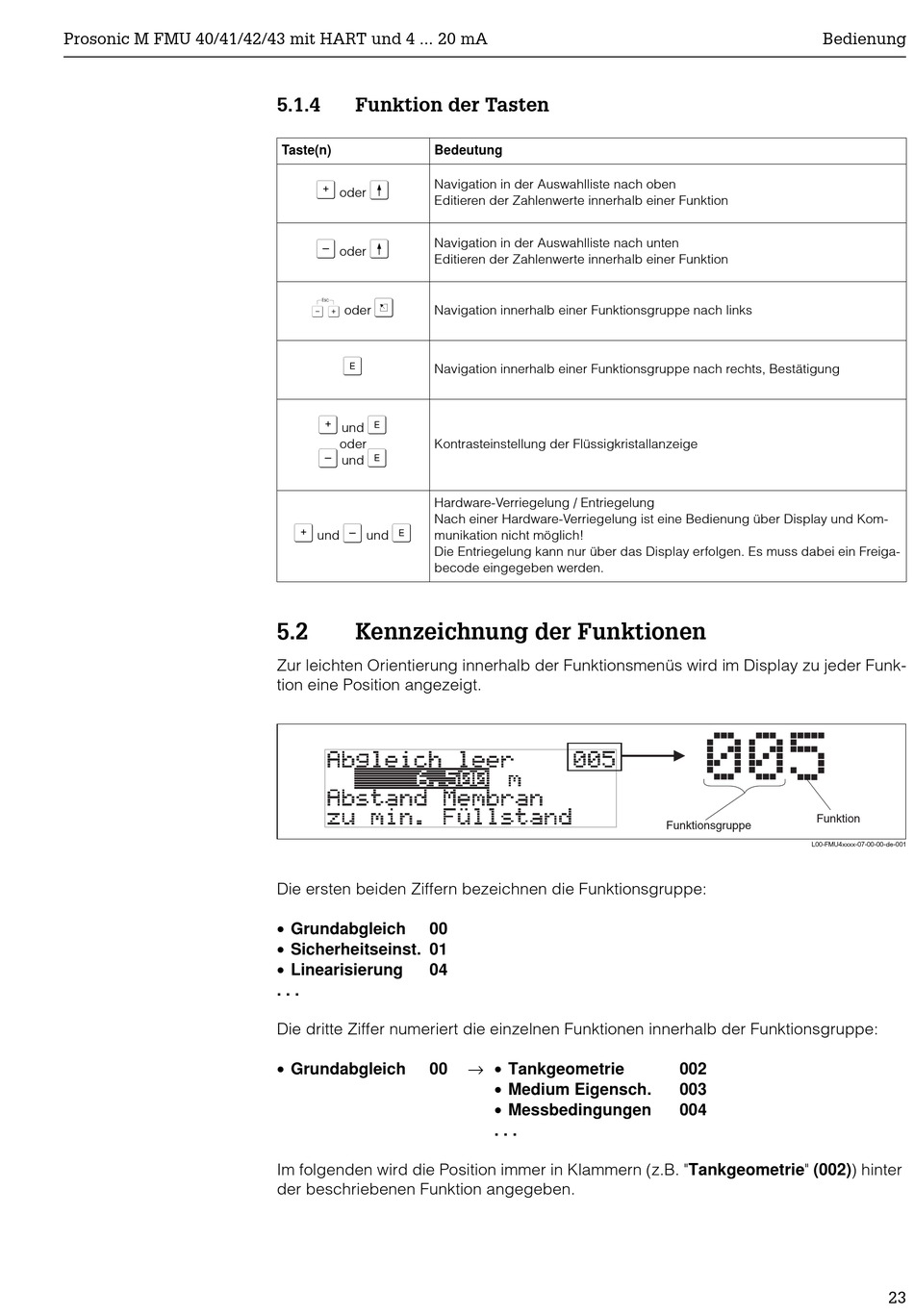

Endress+Hauser prosonic M FMU 40 Betriebsanleitung Seite 23

Prosonic M FMU 40/41/42/43 mit HART und 4 ... 20 mA
5.1.4 Funktion der Tasten
Taste(n) Bedeutung
Navigation in der Auswahlliste nach oben
O V
oder
Editieren der Zahlenwerte innerhalb einer Funktion
Navigation in der Auswahlliste nach unten
S V
oder
Editieren der Zahlenwerte innerhalb einer Funktion
X Z
oder Navigation innerhalb einer Funktionsgruppe nach links
F
Navigation innerhalb einer Funktionsgruppe nach rechts, Bestätigung
O F
und
oder Kontrasteinstellung der Flüssigkristallanzeige
S F
und
Hardware-Verriegelung / Entriegelung
Nach einer Hardware-Verriegelung ist eine Bedienung über Display und Kom-
O S F
und und munikation nicht möglich!
Die Entriegelung kann nur über das Display erfolgen. Es muss dabei ein Freiga-
becode eingegeben werden.
5.2 Kennzeichnung der Funktionen
Zur leichten Orientierung innerhalb der Funktionsmenüs wird im Display zu jeder Funk-
tion eine Position angezeigt.
Die ersten beiden Ziffern bezeichnen die Funktionsgruppe:
• Grundabgleich
00
• Sicherheitseinst. 01
• Linearisierung
04
. . .
Die dritte Ziffer numeriert die einzelnen Funktionen innerhalb der Funktionsgruppe:
• Grundabgleich
00
Im folgenden wird die Position immer in Klammern (z.B. "Tankgeometrie" (002)) hinter
der beschriebenen Funktion angegeben.
→ • Tankgeometrie
• Medium Eigensch.
• Messbedingungen
. . .
Bedienung
Funktion
Funktionsgruppe
L00-FMU4xxxx-07-00-00-de-001
002
003
004
23
