3.3 Einbaubedingungen
3.3.1 Einbaubedingungen für Füllstandmessungen
2 3 4
1
1/6D
D

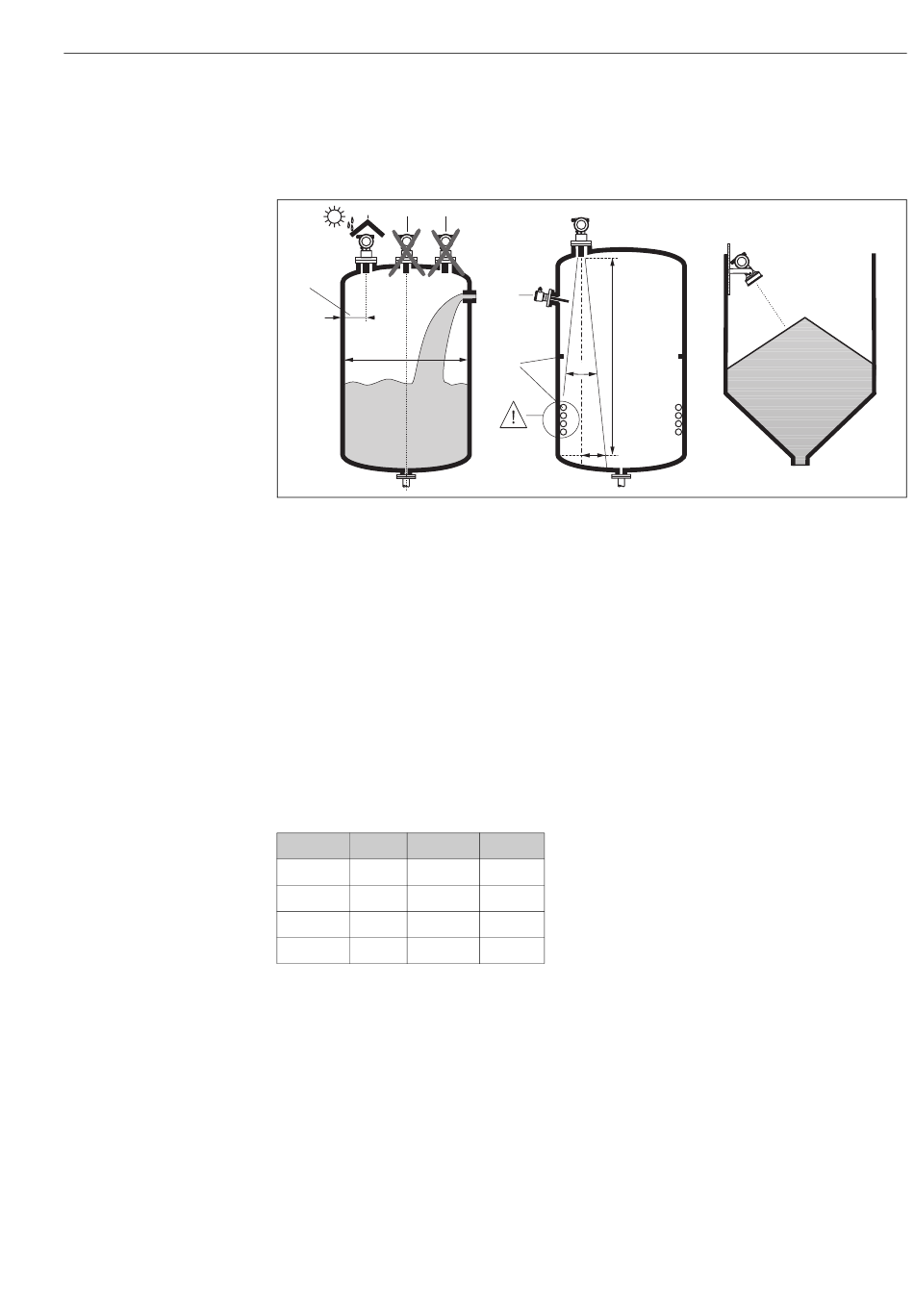

• Montieren Sie den Sensor nicht in der Mitte des Behälters (3). Der empfohlene
Abstand zur Behälterwand liegt bei 1/3 des Behälterradius (1).
• Verwenden Sie eine Wetterschutzhaube, um das Gerät gegen Sonneneinstrahlung
und Regen zu schützen (2).
• Vermeiden Sie Messungen durch den Befüllstrom hindurch (4).
• Vermeiden Sie, dass sich Einbauten (5) wie Grenzschalter, Temperatursensoren usw.
innerhalb des Abstrahlwinkels α befinden. Insbesondere symmetrische Einbauten (6)
wie z.B. Heizschlangen, Strömungsbrecher etc. können die Messung beeinträchti-
gen.
• Richten Sie den Sensor senkrecht zur Füllgutoberfläche aus (7).
• Montieren Sie niemals zwei Ultraschallmessgeräte in einem Behälter, weil die beiden
Signale sich gegenseitig beeinflussen können.
• Zur Abschätzung des ausgesendeten Schallstrahls und dessen Detektionsbereichs
kann der 3-dB-Abstrahlwinkel α verwendet werden:
α
Sensor L
FMU 40 11° 5 m
FMU 41 11° 8 m
FMU 42 11° 10 m
FMU 43 6° 15 m
5
L
6 α
r
r
0,48 m
0,77 m
0,96 m
0,79 m
Montage
7
L00-FMU4xxxx-17-00-00-de-005
