Montage
"
14

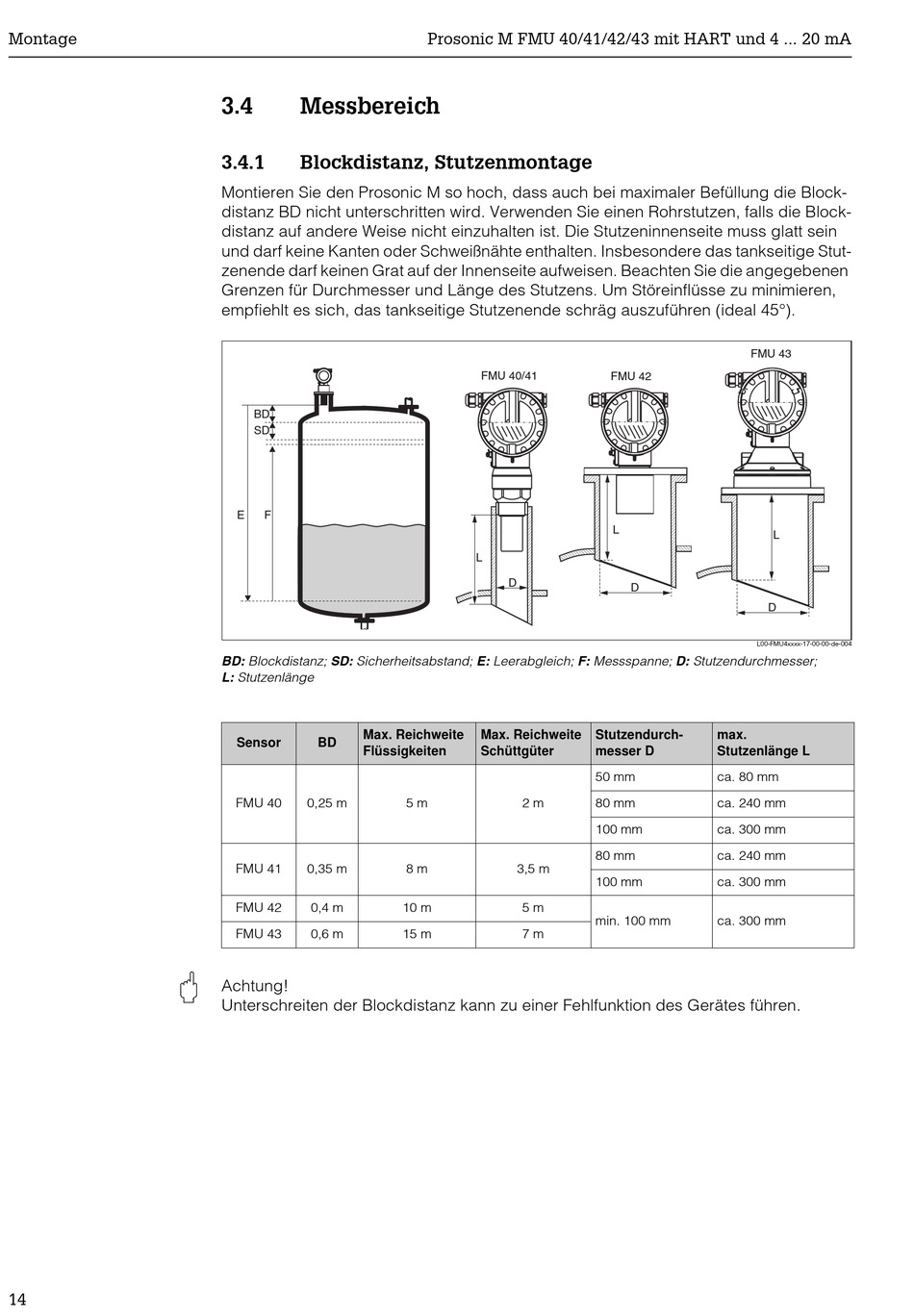

3.4 Messbereich
3.4.1 Blockdistanz, Stutzenmontage
Montieren Sie den Prosonic M so hoch, dass auch bei maximaler Befüllung die Block-
distanz BD nicht unterschritten wird. Verwenden Sie einen Rohrstutzen, falls die Block-
distanz auf andere Weise nicht einzuhalten ist. Die Stutzeninnenseite muss glatt sein
und darf keine Kanten oder Schweißnähte enthalten. Insbesondere das tankseitige Stut-
zenende darf keinen Grat auf der Innenseite aufweisen. Beachten Sie die angegebenen
Grenzen für Durchmesser und Länge des Stutzens. Um Störeinflüsse zu minimieren,
empfiehlt es sich, das tankseitige Stutzenende schräg auszuführen (ideal 45°).
BD
SD
E
F
BD: Blockdistanz; SD: Sicherheitsabstand; E: Leerabgleich; F: Messspanne; D: Stutzendurchmesser;
L: Stutzenlänge
Max. Reichweite
Sensor BD
Flüssigkeiten
FMU 40 0,25 m
FMU 41 0,35 m
FMU 42 0,4 m
FMU 43 0,6 m
Achtung!
Unterschreiten der Blockdistanz kann zu einer Fehlfunktion des Gerätes führen.
Prosonic M FMU 40/41/42/43 mit HART und 4 ... 20 mA
FMU 40/41
L
D
Max. Reichweite
Schüttgüter
5 m 2 m
8 m 3,5 m
10 m 5 m
15 m 7 m
FMU 43
FMU 42
L
D
L00-FMU4xxxx-17-00-00-de-004
Stutzendurch- max.
messer D Stutzenlänge L
50 mm ca. 80 mm
80 mm ca. 240 mm
100 mm ca. 300 mm
80 mm ca. 240 mm
100 mm ca. 300 mm
min. 100 mm ca. 300 mm
L
D
