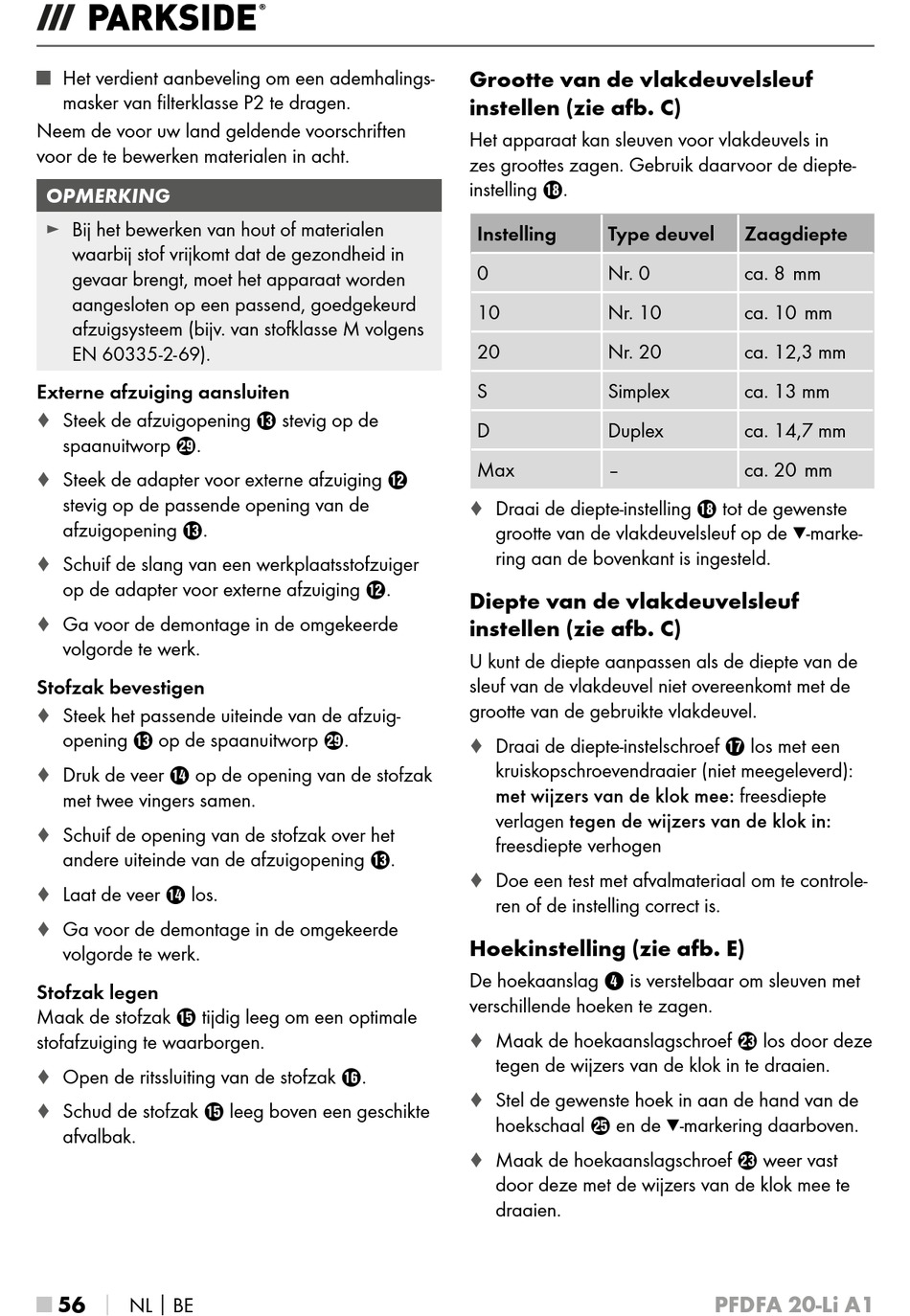

■ Het verdient aanbeveling om een ademhalings-
masker van filterklasse P2 te dragen .
Neem de voor uw land geldende voorschriften
voor de te bewerken materialen in acht .
OPMERKING
► Bij het bewerken van hout of materialen
waarbij stof vrijkomt dat de gezondheid in
gevaar brengt, moet het apparaat worden
aangesloten op een passend, goedgekeurd
afzuigsysteem (bijv . van stofklasse M volgens
EN 60335-2-69) .
Externe afzuiging aansluiten
♦ Steek de afzuigopening e stevig op de
spaanuitworp l .
♦ Steek de adapter voor externe afzuiging w
stevig op de passende opening van de
afzuigopening e .
♦ Schuif de slang van een werkplaatsstofzuiger
op de adapter voor externe afzuiging w .
♦ Ga voor de demontage in de omgekeerde
volgorde te werk .
Stofzak bevestigen
♦ Steek het passende uiteinde van de afzuig-
opening e op de spaanuitworp l .
♦ Druk de veer r op de opening van de stofzak
met twee vingers samen .
♦ Schuif de opening van de stofzak over het
andere uiteinde van de afzuigopening e .
♦ Laat de veer r los .
♦ Ga voor de demontage in de omgekeerde
volgorde te werk .
Stofzak legen
Maak de stofzak t tijdig leeg om een optimale
stofafzuiging te waarborgen .
♦ Open de ritssluiting van de stofzak z .
♦ Schud de stofzak t leeg boven een geschikte
afvalbak .
■ 56 │ NL │ BE
Grootte van de vlakdeuvelsleuf
instellen (zie afb . C)
Het apparaat kan sleuven voor vlakdeuvels in
zes groottes zagen . Gebruik daarvoor de diepte-
instelling i .
Instelling Type deuvel
0 Nr . 0
10 Nr . 10
20 Nr . 20
S Simplex
D Duplex
Max ‒
♦ Draai de diepte-instelling i tot de gewenste
grootte van de vlakdeuvelsleuf op de ▼-marke-
ring aan de bovenkant is ingesteld .
Diepte van de vlakdeuvelsleuf
instellen (zie afb . C)
U kunt de diepte aanpassen als de diepte van de
sleuf van de vlakdeuvel niet overeenkomt met de
grootte van de gebruikte vlakdeuvel .
♦ Draai de diepte-instelschroef u los met een
kruiskopschroevendraaier (niet meegeleverd):
met wijzers van de klok mee: freesdiepte
verlagen tegen de wijzers van de klok in:
freesdiepte verhogen
♦ Doe een test met afvalmateriaal om te controle-
ren of de instelling correct is .
Hoekinstelling (zie afb . E)
De hoekaanslag 4 is verstelbaar om sleuven met
verschillende hoeken te zagen .
♦ Maak de hoekaanslagschroef d los door deze
tegen de wijzers van de klok in te draaien .
♦ Stel de gewenste hoek in aan de hand van de
hoekschaal g en de ▼-markering daarboven .
♦ Maak de hoekaanslagschroef d weer vast
door deze met de wijzers van de klok mee te
draaien .
Zaagdiepte
ca . 8 mm
ca . 10 mm
ca . 12,3 mm
ca . 13 mm
ca . 14,7 mm
ca . 20 mm
