4 | Aufstellhinweise

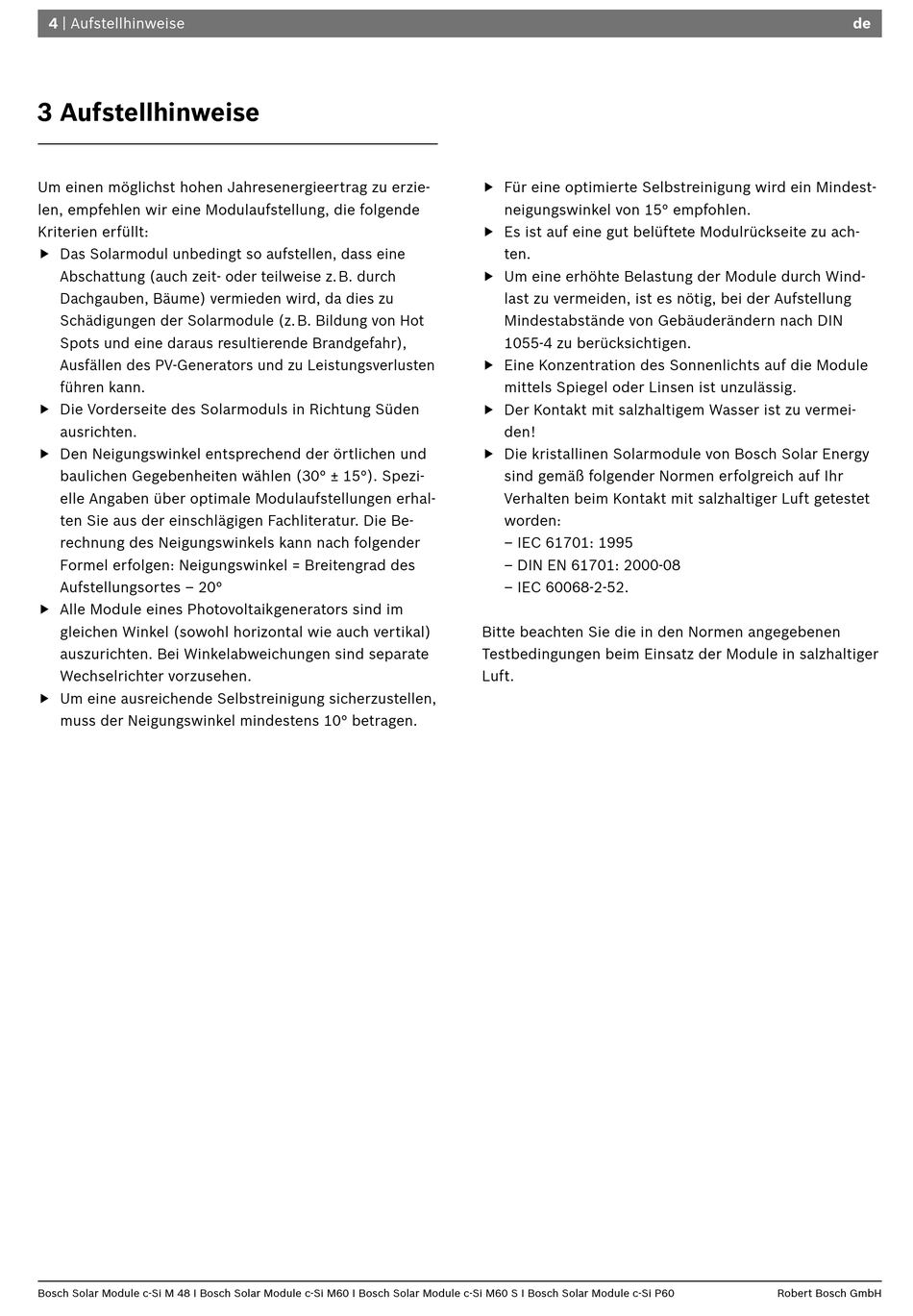

3 Aufstellhinweise
Um einen möglichst hohen Jahresenergieertrag zu erzie-
len, empfehlen wir eine Modulaufstellung, die folgende
Kriterien erfüllt:
Das Solarmodul unbedingt so aufstellen, dass eine
Abschattung (auch zeit- oder teilweise z. B. durch
Dachgauben, Bäume) vermieden wird, da dies zu
Schädigungen der Solarmodule (z. B. Bildung von Hot
Spots und eine daraus resultierende Brandgefahr),
Ausfällen des PV-Generators und zu Leistungsverlusten
führen kann.
Die Vorderseite des Solarmoduls in Richtung Süden
ausrichten.
Den Neigungswinkel entsprechend der örtlichen und
baulichen Gegebenheiten wählen (30° ± 15°). Spezi-
elle Angaben über optimale Modulaufstellungen erhal-
ten Sie aus der einschlägigen Fachliteratur. Die Be-
rechnung des Neigungswinkels kann nach folgender
Formel erfolgen: Neigungswinkel = Breitengrad des
Aufstellungsortes – 20°
Alle Module eines Photovoltaikgenerators sind im
gleichen Winkel (sowohl horizontal wie auch vertikal)
auszurichten. Bei Winkelabweichungen sind separate
Wechselrichter vorzusehen.
Um eine ausreichende Selbstreinigung sicherzustellen,
muss der Neigungswinkel mindestens 10° betragen.
Bosch Solar Module c-Si M 48 I Bosch Solar Module c-Si M60 I Bosch Solar Module c-Si M60 S I Bosch Solar Module c-Si P60
Für eine optimierte Selbstreinigung wird ein Mindest-
neigungswinkel von 15° empfohlen.
Es ist auf eine gut belüftete Modulrückseite zu ach-
ten.
Um eine erhöhte Belastung der Module durch Wind-
last zu vermeiden, ist es nötig, bei der Aufstellung
Mindestabstände von Gebäuderändern nach DIN
1055-4 zu berücksichtigen.
Eine Konzentration des Sonnenlichts auf die Module
mittels Spiegel oder Linsen ist unzulässig.
Der Kontakt mit salzhaltigem Wasser ist zu vermei-
den!
Die kristallinen Solarmodule von Bosch Solar Energy
sind gemäß folgender Normen erfolgreich auf Ihr
Verhalten beim Kontakt mit salzhaltiger Luft getestet
worden:
– IEC 61701: 1995
– DIN EN 61701: 2000-08
– IEC 60068-2-52.
Bitte beachten Sie die in den Normen angegebenen
Testbedingungen beim Einsatz der Module in salzhaltiger
Luft.
de
