Micropilot M
Endress+Hauser

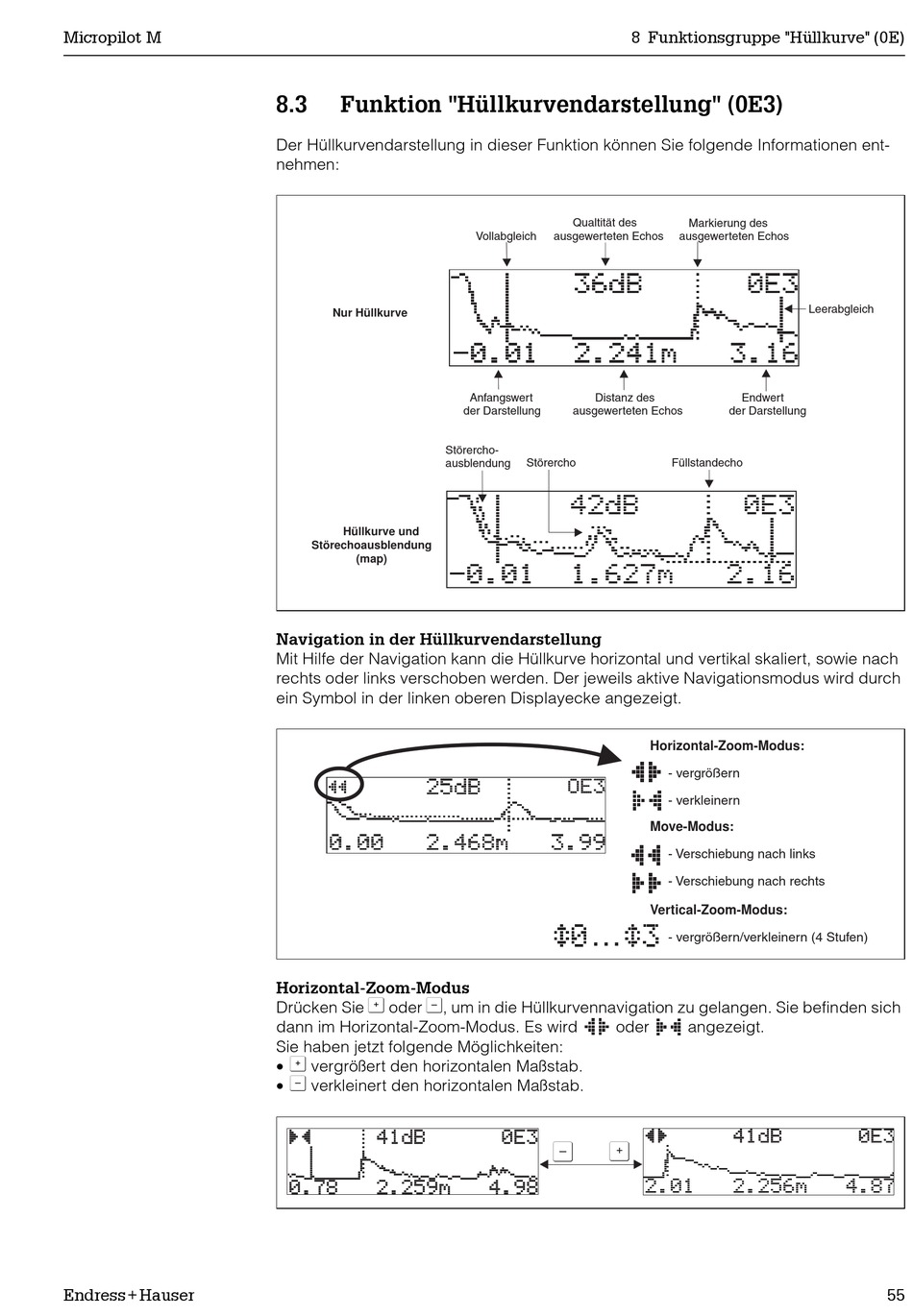

8.3 Funktion "Hüllkurvendarstellung" (0E3)
Der Hüllkurvendarstellung in dieser Funktion können Sie folgende Informationen ent-
nehmen:
Nur Hüllkurve
Störercho-
ausblendung
Hüllkurve und
Störechoausblendung
(map)
Navigation in der Hüllkurvendarstellung
Mit Hilfe der Navigation kann die Hüllkurve horizontal und vertikal skaliert, sowie nach
rechts oder links verschoben werden. Der jeweils aktive Navigationsmodus wird durch
ein Symbol in der linken oberen Displayecke angezeigt.
Horizontal-Zoom-Modus
O S
Drücken Sie oder , um in die Hüllkurvennavigation zu gelangen. Sie befinden sich
dann im Horizontal-Zoom-Modus. Es wird
Sie haben jetzt folgende Möglichkeiten:
O
•
vergrößert den horizontalen Maßstab.
• S
verkleinert den horizontalen Maßstab.
8 Funktionsgruppe "Hüllkurve" (0E)
Qualtität des
Vollabgleich ausgewerteten Echos
Anfangswert Distanz des
der Darstellung ausgewerteten Echos
Störercho
OE3
...
oder
S O
Markierung des
ausgewerteten Echos
Leerabgleich
Endwert
der Darstellung
Füllstandecho
Horizontal-Zoom-Modus:
- vergrößern
- verkleinern
Move-Modus:
- Verschiebung nach links
- Verschiebung nach rechts
Vertical-Zoom-Modus:
- vergrößern/verkleinern (4 Stufen)
angezeigt.
