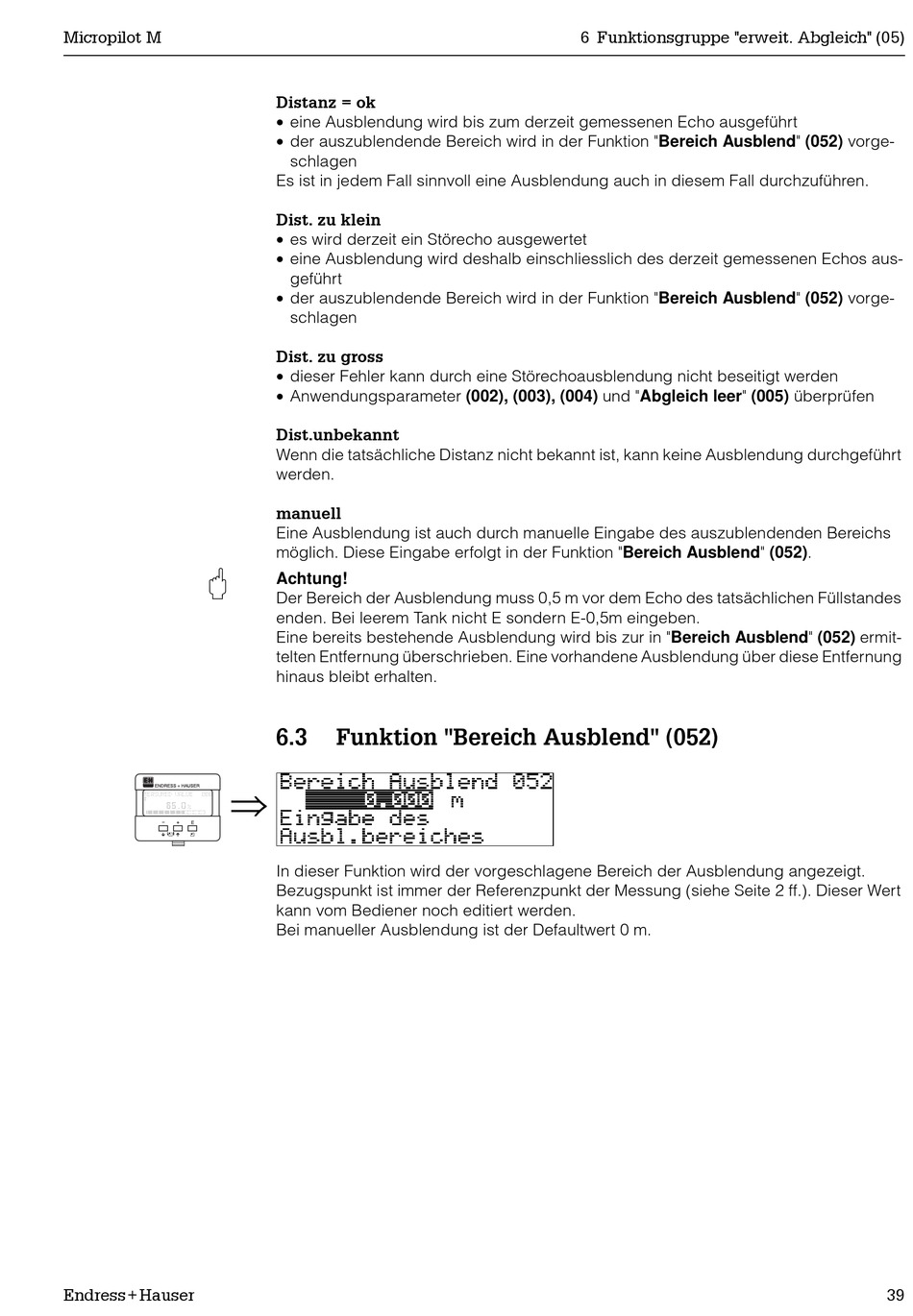

Endress+Hauser micropilot M FMR 230 Beschreibung Der Gerätefunktionen Seite 39

Micropilot M
"
⇒
Endress+Hauser
Distanz = ok
• eine Ausblendung wird bis zum derzeit gemessenen Echo ausgeführt
• der auszublendende Bereich wird in der Funktion "Bereich Ausblend" (052) vorge-
schlagen
Es ist in jedem Fall sinnvoll eine Ausblendung auch in diesem Fall durchzuführen.
Dist. zu klein
• es wird derzeit ein Störecho ausgewertet
• eine Ausblendung wird deshalb einschliesslich des derzeit gemessenen Echos aus-
geführt
• der auszublendende Bereich wird in der Funktion "Bereich Ausblend" (052) vorge-
schlagen
Dist. zu gross
• dieser Fehler kann durch eine Störechoausblendung nicht beseitigt werden
• Anwendungsparameter (002), (003), (004) und "Abgleich leer" (005) überprüfen
Dist.unbekannt
Wenn die tatsächliche Distanz nicht bekannt ist, kann keine Ausblendung durchgeführt
werden.
manuell
Eine Ausblendung ist auch durch manuelle Eingabe des auszublendenden Bereichs
möglich. Diese Eingabe erfolgt in der Funktion "Bereich Ausblend" (052).
Achtung!
Der Bereich der Ausblendung muss 0,5 m vor dem Echo des tatsächlichen Füllstandes
enden. Bei leerem Tank nicht E sondern E-0,5m eingeben.
Eine bereits bestehende Ausblendung wird bis zur in "Bereich Ausblend" (052) ermit-
telten Entfernung überschrieben. Eine vorhandene Ausblendung über diese Entfernung
hinaus bleibt erhalten.
6.3 Funktion "Bereich Ausblend" (052)
In dieser Funktion wird der vorgeschlagene Bereich der Ausblendung angezeigt.
Bezugspunkt ist immer der Referenzpunkt der Messung (siehe Seite 2 ff.). Dieser Wert
kann vom Bediener noch editiert werden.
Bei manueller Ausblendung ist der Defaultwert 0 m.
6 Funktionsgruppe "erweit. Abgleich" (05)
