3 Funktionsgruppe "Grundabgleich" (00)
⇒
⇒
!
22

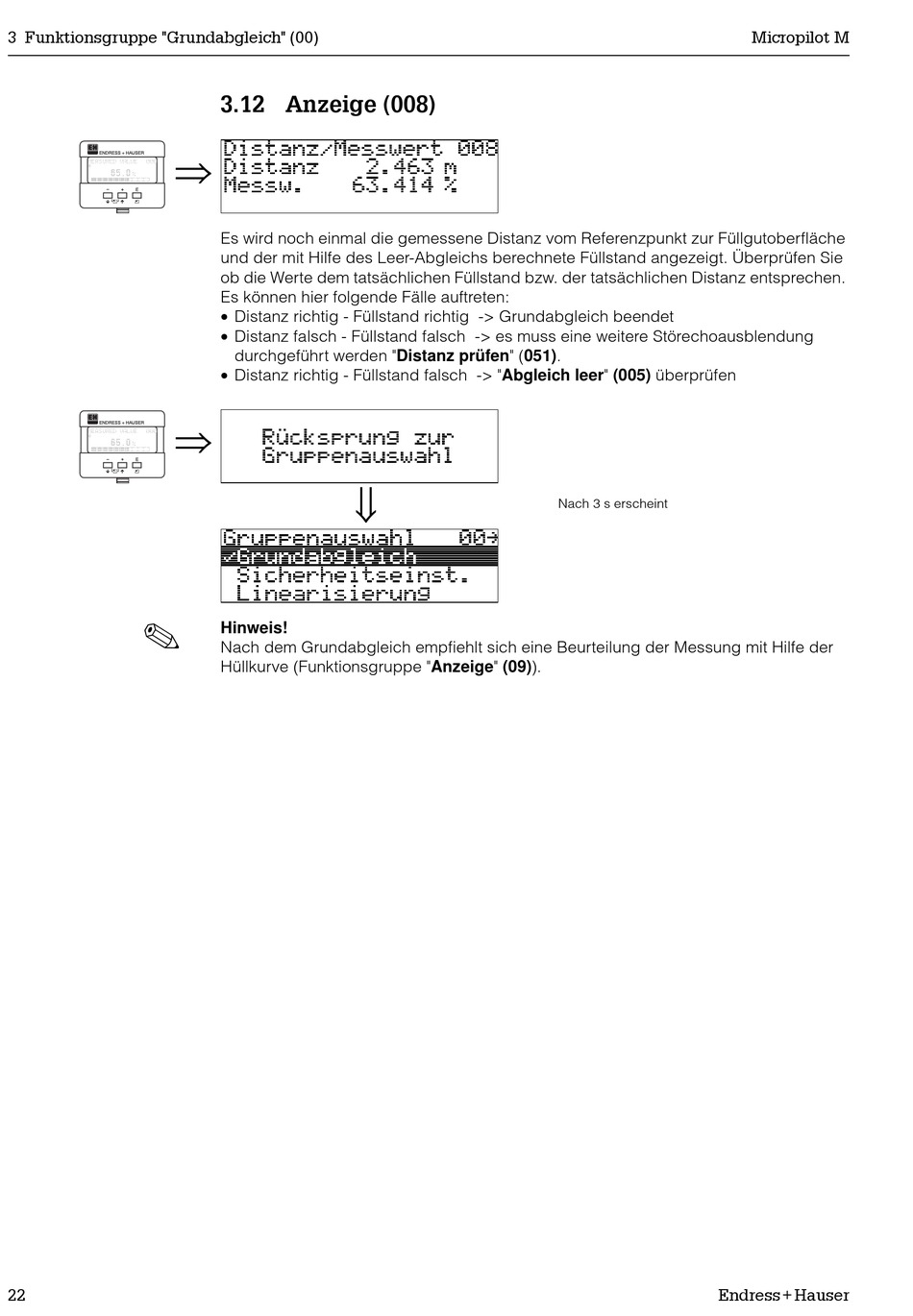

3.12 Anzeige (008)
Es wird noch einmal die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche
und der mit Hilfe des Leer-Abgleichs berechnete Füllstand angezeigt. Überprüfen Sie
ob die Werte dem tatsächlichen Füllstand bzw. der tatsächlichen Distanz entsprechen.
Es können hier folgende Fälle auftreten:
• Distanz richtig - Füllstand richtig -> Grundabgleich beendet
• Distanz falsch - Füllstand falsch -> es muss eine weitere Störechoausblendung
durchgeführt werden "Distanz prüfen" (051).
• Distanz richtig - Füllstand falsch -> "Abgleich leer" (005) überprüfen
⇓
Hinweis!
Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der
Hüllkurve (Funktionsgruppe "Anzeige" (09)).
Nach 3 s erscheint
