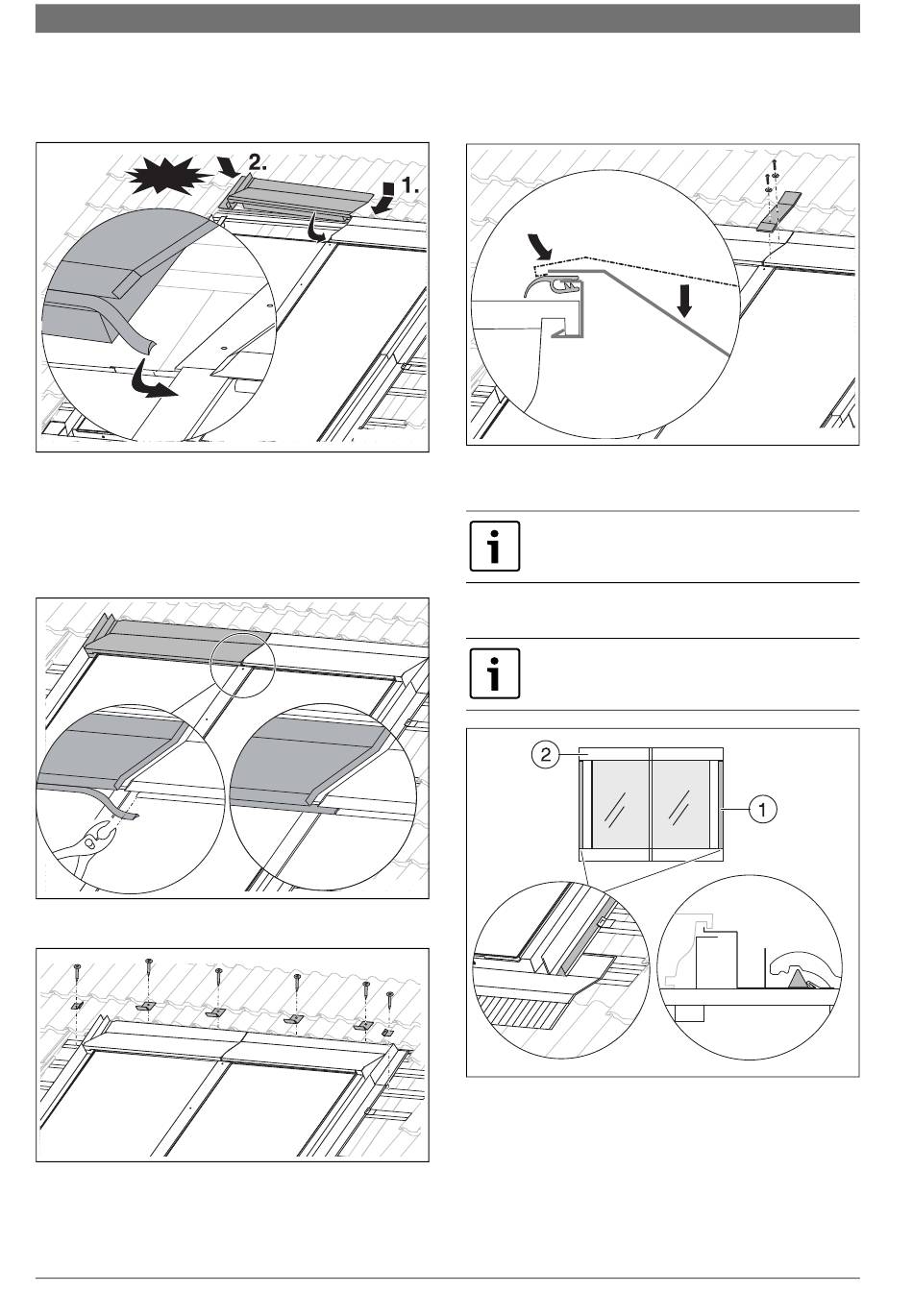

30 | Montage der Eindeckbleche
1. Linkes oberes Eindeckblech neben das rechte obere Eindeckblech
auflegen.
2. Durch Druck von oben das Eindeckblech am Kollektorrahmen einras-
ten. Sicherstellen, dass die Dichtlippe auf der Glasoberfläche aufliegt.
click!
Bild 70 Linkes oberes Eindeckblech montieren
▶ Obere Eindeckbleche so ausrichten, dass die Bohrungen im Unterteil
des Verbinders noch sichtbar sind und die Eindeckbleche an den
Außenkanten des Kollektors hörbar anschlagen.
1. Dichtlippen ablängen.
2. Dichtlippen unter das Eindeckblech einfädeln. Dabei sicherstellen,
dass die Dichtlippen aneinanderstoßen.
1.
Bild 71 Dichtlippe anpassen
▶ Obere Eindeckbleche mit Haftern fixieren.
Bild 72 Obere Eindeckbleche mit Haftern fixieren
6 720 811 381 (2019/04)
1. Oberteil des Verbinders mit dem Falz an der Unterkante zwischen
Dichtlippe und Blechkante des oberen Eindeckblechs einrasten.
2. Oberteil andrücken.
3. Oberteil mit Dichtscheiben anschrauben.
6720647804-39.1ST 6720647804-39.1ST
Bild 73 Oberteil des Verbinders montieren
9.7
▶ Dreiecksdichtband auf Länge der Kollektoren zuschneiden und in die
äußeren Kanten [1] der seitlichen Eindeckbleche legen.
2.
6720647804-40.1T
Bild 74 Dreieckdichtband einlegen
6720647804-41.1T
1.
Dreieckdichtband montieren
Das Dreiecksdichtband wird nur bei Eindeckung mit
Dachziegel/Hohlfalz verwendet.
Bei Eindeckung mit Hohlfalz kann das Dreiecksdicht-
band in die obere Kante [2] eingelegt werden.
3.
2.
6720647804-42.1T
6720804148.41-1.ST 6720804148.41-1.ST
FT226-2
