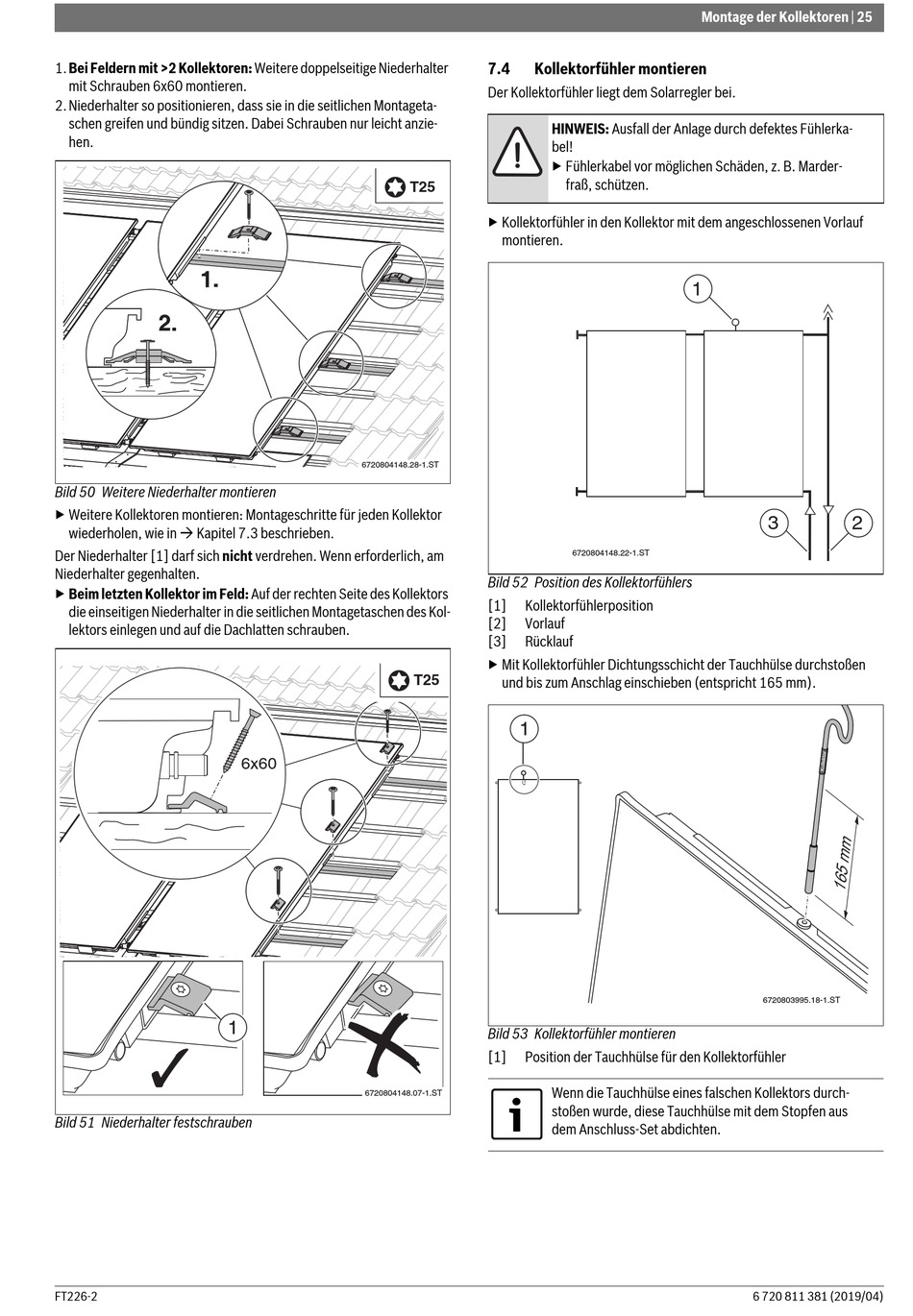

1. Bei Feldern mit >2 Kollektoren: Weitere doppelseitige Niederhalter
mit Schrauben 6x60 montieren.
2. Niederhalter so positionieren, dass sie in die seitlichen Montageta-
schen greifen und bündig sitzen. Dabei Schrauben nur leicht anzie-
hen.
Bild 50 Weitere Niederhalter montieren
▶ Weitere Kollektoren montieren: Montageschritte für jeden Kollektor
wiederholen, wie in  Kapitel 7.3 beschrieben.
Der Niederhalter [1] darf sich nicht verdrehen. Wenn erforderlich, am
Niederhalter gegenhalten.
▶ Beim letzten Kollektor im Feld: Auf der rechten Seite des Kollektors
die einseitigen Niederhalter in die seitlichen Montagetaschen des Kol-
lektors einlegen und auf die Dachlatten schrauben.
1
Bild 51 Niederhalter festschrauben
FT226-2
T25
6720804148.28-1.ST 6720804148.28-1.ST
T25
6x60
6720804148.07-1.ST 6720804148.07-1.ST
7.4 Kollektorfühler montieren
Der Kollektorfühler liegt dem Solarregler bei.
HINWEIS: Ausfall der Anlage durch defektes Fühlerka-
bel!
▶ Fühlerkabel vor möglichen Schäden, z. B. Marder-
fraß, schützen.
▶ Kollektorfühler in den Kollektor mit dem angeschlossenen Vorlauf
montieren.
6720804148.22-1.ST 6720804148.22-1.ST
Bild 52 Position des Kollektorfühlers
[1] Kollektorfühlerposition
[2] Vorlauf
[3] Rücklauf
▶ Mit Kollektorfühler Dichtungsschicht der Tauchhülse durchstoßen
und bis zum Anschlag einschieben (entspricht 165 mm).
1
Bild 53 Kollektorfühler montieren
[1] Position der Tauchhülse für den Kollektorfühler
Wenn die Tauchhülse eines falschen Kollektors durch-
stoßen wurde, diese Tauchhülse mit dem Stopfen aus
dem Anschluss-Set abdichten.
Montage der Kollektoren | 25
1
3 2
6720803995.18-1.ST 6720803995.18-1.ST
