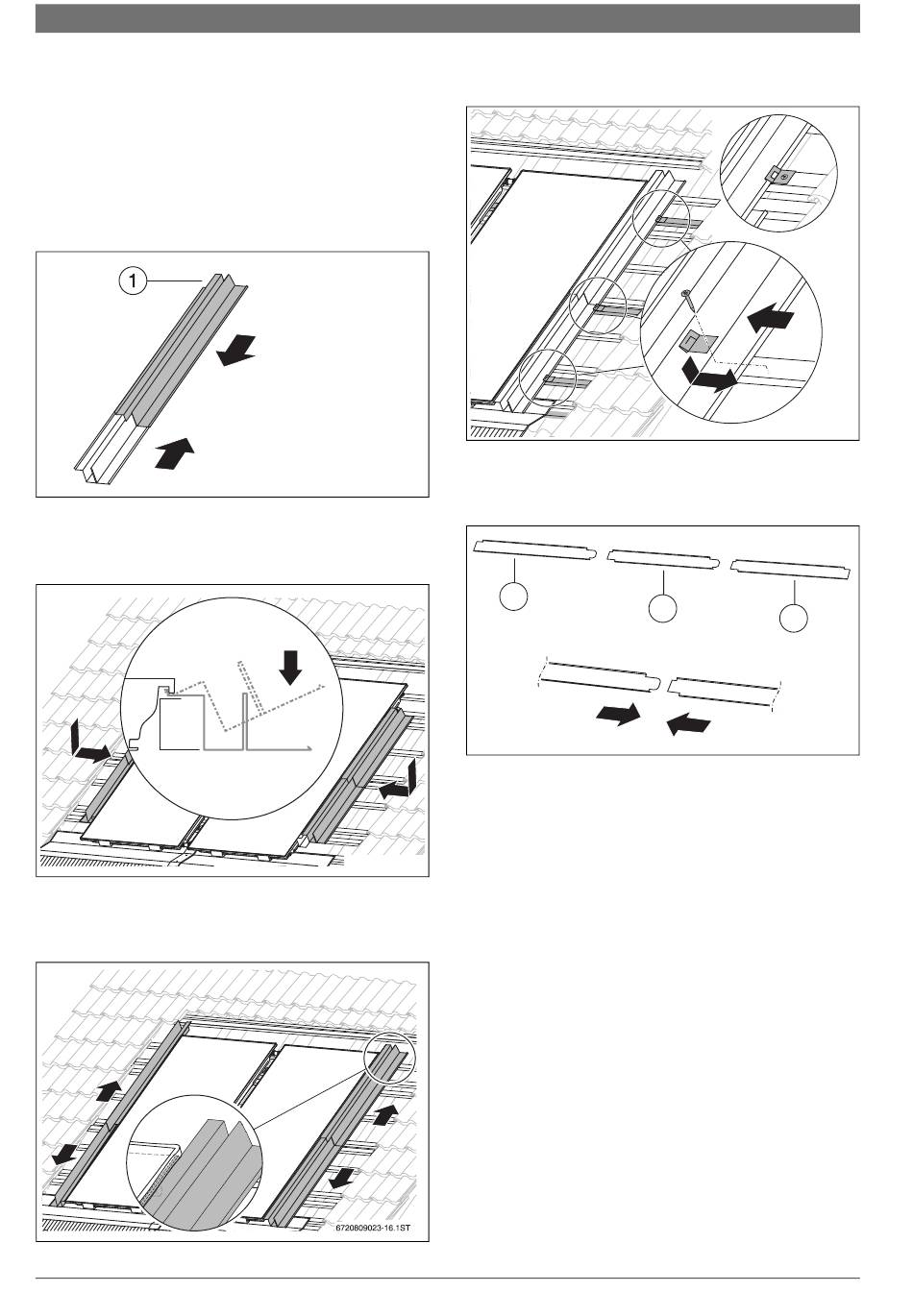

28 | Montage der Eindeckbleche
9.3 Seitliche Eindeckbleche montieren
Daran erkennen Sie die Eindeckbleche:
• Die waagerechte Ausführung ist einteilig.
• Die senkrechte Ausführung ist zweiteilig.
• Die Teile für die linke und rechte Seite des Kollektorfelds sind mit „R"
(rechts) und „L" (links) gekennzeichnet.
• Das obere Teil ist am ausgeschnittenen Falz erkennbar [1].
▶ Senkrechte Ausführung: Zweigeteiltes seitliches Eindeckblech inein-
anderschieben.
Bild 60 Seitliche Eindeckbleche ineinanderschieben (senkrecht)
1. Seitliches Eindeckblech schrägstellen und zwischen Kollektorkante
und Oberkante des Stützblechs einführen.
2. Eindeckblech nach unten drücken.
1. 1.
Bild 61 Seitliche Eindeckbleche montieren
▶ Senkrechte Anordnung: Beide Teile des Eindeckblechs so weit ausei-
nander ziehen, bis sie oben und unten am Kollektorrahmen hörbar
anschlagen.
Bild 62 Seitliche Eindeckbleche auseinanderziehen (senkrecht)
6 720 811 381 (2019/04)
6720804148.35-1.ST 6720804148.35-1.ST
2. 2.
6720804148.20-1.ST 6720804148.20-1.ST
▶ Senkrecht: Seitliche Eindeckbleche mit 3 Haftern fixieren.
▶ Waagerecht: Seitliche Eindeckbleche mit 2Haftern fixieren.
Bild 63 Hafter montieren
9.4 Blenden montieren
▶ Blendenteile ineinanderstecken.
1
Bild 64 Unterschiedliche Formen von Blenden (hier: Typ senkrecht für 3
Kollektoren)
[1] Linke Blende
[2] Mittlere Blende
[3] Rechte Blende
1. Linke Blende schrägstellen, mit der Oberkante unter die Kollektor-
kante schieben und andrücken.
2. Rechte Blende in gleicher Weise montieren, dabei in das linke Blen-
denteil einstecken.
3. Blendenteile ausrichten.
4. Blende mit selbstschneidenden Schrauben 5x13 an den Körnungs-
punkten an der Abrutschsicherung festschrauben.
3.
2.
1.
6720647804-33.1T
2
3
6720804148.21-1.ST 6720804148.21-1.ST
FT226-2
