Divar XF
Signalbezeichnung
LAN_TX +
LAN_TX -
LAN_RX +
N.C. (Öffner)
N.C. (Öffner)
LAN_RX -
N.C. (Öffner)
N.C. (Öffner)
Tabelle 4.4 LAN – RJ-45-Ethernet-Buchse
4.11
RS-485-Port
Anschluss von steuerbaren Kameras von Drittherstellern an das Gerät zur Steuerung von
Schwenken, Neigen und Zoomen.
Das Pelco-D-Protokoll wird mit folgenden Baud-Einstellungen unterstützt:
2400 Baud
1 Startbit
8 Datenbits
1 Stoppbit
Keine Parität
RS
485
MAL
MAL
OUT
OUT

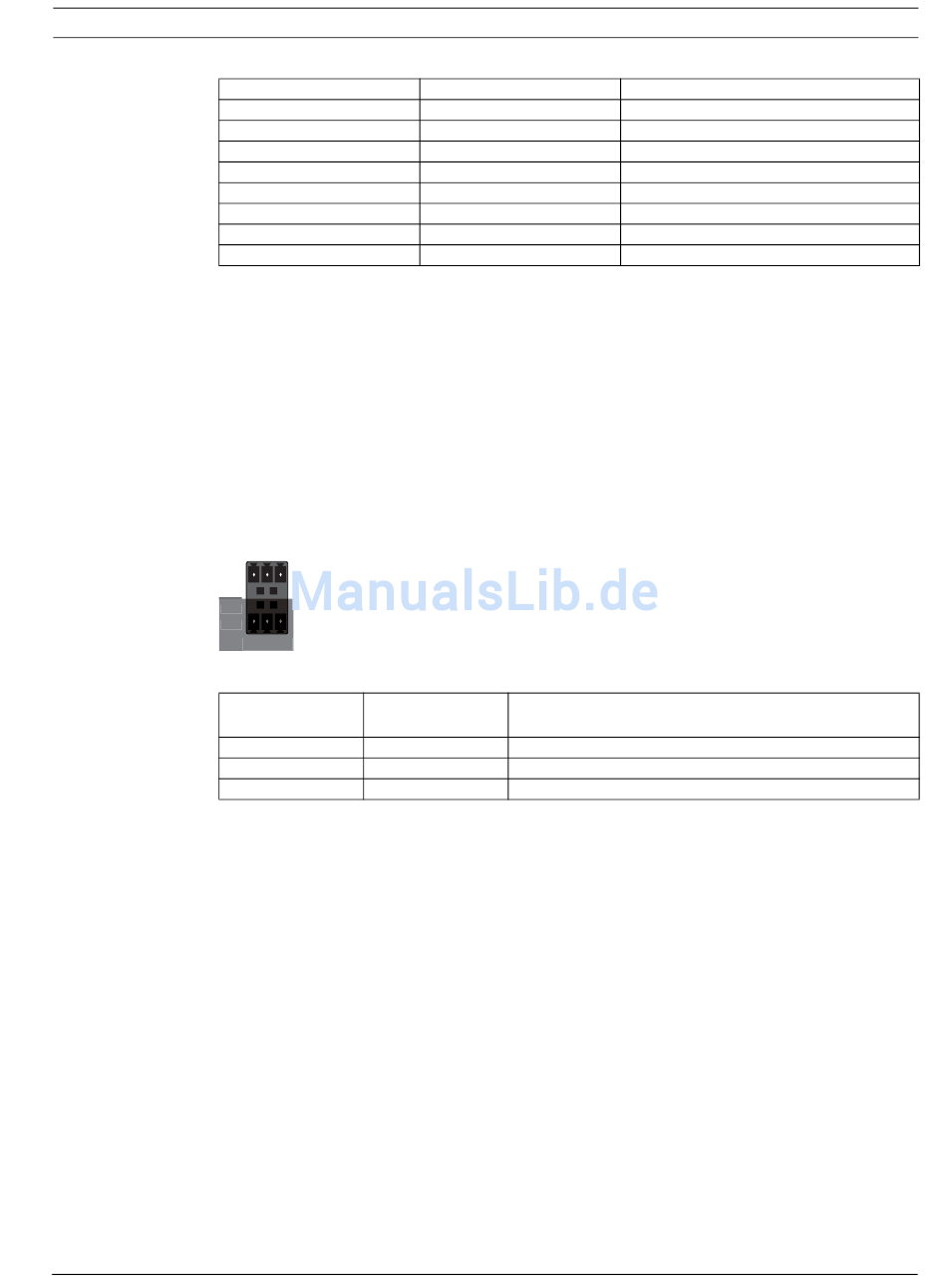

Bild 4.15 RS-485-Anschluss
Signalbezeichnun
g
-\t
+ / -
Masse
Tabelle 4.5 RS-485-Stiftdefinition
Der empfohlene Kabelquerschnitt beträgt 0,08 bis 1,5 mm
Wählen Sie für die Kommunikation mit der steuerbaren Kamera eine Port-Nummer aus. Diese
muss der Nummer des Eingangs entsprechen, an den die Kamera angeschlossen ist (z. B. ist
eine steuerbare Kamera für Port 16 zu konfigurieren, wenn sie an Kanal 16 angeschlossen ist).
4.12
Biphase-Anschluss
Über den Biphase-Anschluss können Sie steuerbare Biphase-kompatible Kameras an das
Gerät anschließen. Es stehen fünf Biphase-Ausgänge für Dome-Kameras und die Steuerung
von Schwenken, Neigen und Zoomen zur Verfügung. Die Steckerplatine mit
Schraubanschlüssen, die im Lieferumfang des Geräts enthalten ist, erleichtert Biphase-
Verbindungen mit dem Gerät und schützt den Anschluss vor Spannungsspitzen.
Technische Daten
Ausgangsimpedanz: 128 Ohm
Überspannungsschutz: max. ±40 V
Differenzialspannungsamplitude: min. 1 V, max. 2 V bei einer typischen Last von 220 Ohm, die
an den Gegentaktausgang angeschlossen ist
Kabellänge: max. 1,5 km
Bosch Security Systems
- | + | G
N0 | C | NC
N0 | C | NC
Stift-Nr.
1
2
3
Installationshandbuch
Stift-Nr.
1
2
3
4
5
6
7
8
Beschreibung
Datenübertragung
Datenübertragung
Abschirmung
Einrichtung des Geräts | de
Beschreibung
Ethernet-Übertragungsleitung plus
Ethernet-Übertragungsleitung minus
Ethernet-Empfangsleitung plus
Kein Anschluss
Kein Anschluss
Ethernet-Empfangsleitung minus
Kein Anschluss
Kein Anschluss
2
.
F.01U.135.429 | 2.5 | 2009.08
33
