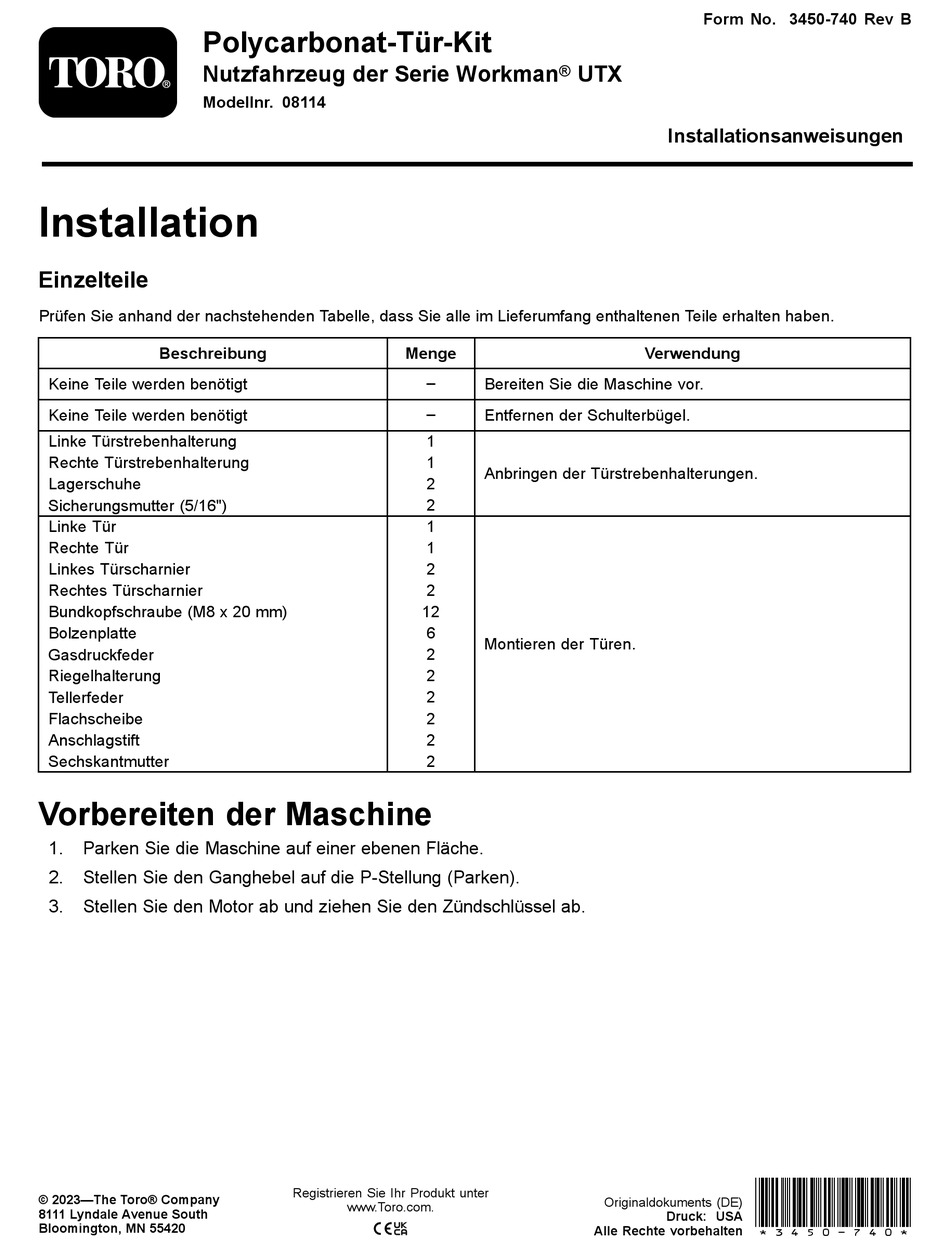

Polycarbonat-Tür-Kit
Nutzfahrzeug der Serie Workman
Modellnr. 08114
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Beschreibung
Keine Teile werden benötigt
Keine Teile werden benötigt
Linke Türstrebenhalterung
Rechte Türstrebenhalterung
Lagerschuhe
Sicherungsmutter (5/16")
Linke Tür
Rechte Tür
Linkes Türscharnier
Rechtes Türscharnier
Bundkopfschraube (M8 x 20 mm)
Bolzenplatte
Gasdruckfeder
Riegelhalterung
Tellerfeder
Flachscheibe
Anschlagstift
Sechskantmutter
Vorbereiten der Maschine
1.
Parken Sie die Maschine auf einer ebenen Fläche.
2.
Stellen Sie den Ganghebel auf die P-Stellung (Parken).
3.
Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.
© 2023—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Menge
–
–
1
1
2
2
1
1
2
2
12
6
2
2
2
2
2
2
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
UTX
Verwendung
Bereiten Sie die Maschine vor.
Entfernen der Schulterbügel.
Anbringen der Türstrebenhalterungen.
Montieren der Türen.
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3450-740 Rev B
Installationsanweisungen
*3450-740*
Druck: USA
Werbung
Verwandte Anleitungen für Toro 08114
Inhaltszusammenfassung für Toro 08114
- Seite 1 Parken Sie die Maschine auf einer ebenen Fläche. Stellen Sie den Ganghebel auf die P-Stellung (Parken). Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab. *3450-740* Registrieren Sie Ihr Produkt unter © 2023—The Toro® Company Originaldokuments (DE) www.Toro.com. 8111 Lyndale Avenue South Druck: USA...
- Seite 2 Entfernen der Schulterbügel Entfernen Sie die Schulterbügel, wie in Bild 1 dargestellt. g382696 Bild 1...
- Seite 3 Anbringen der Türstrebenhalterungen Entfernen Sie die Bundkopfschraube (7/16" x 1") und die Sicherungsmutter (7/16") mit denen der Aufroller des Sicherheitsgurts befestigt ist (Bild g382535 Bild 2 Befestigen Sie die linke Türstrebenhalterung mit der zuvor entfernten Bundkopfschraube (7/16" x 1") und der Sicherungsmutter (7/16") an der Sicherheitsgurthalterung (Bild Ziehen Sie die Bundkopfschraube (7/16"...
- Seite 4 g382533 Bild 3 Befestigen Sie einen Lagerschuh an der linken Türstrebenhalterung mit einer Sicherungsmutter (5/16"), wie in Bild 4 dargestellt. Ziehen Sie die Sicherungsmutter (5/16") auf ein Drehmoment von 23 N∙m an. g382534 Bild 4 Wiederholen Sie diese Schritte an der rechten Seite der Maschine.
- Seite 5 Montieren der Türen Befestigen Sie die beiden linken Türscharniere mit vier Bundkopfschrauben (M8 x 20 mm) und zwei Bolzenplatten (Bild 5) lose an der Türscharnierhalterung am Überrollbügel. Richten Sie die oberen und unteren Scharnierstifte aus, und ziehen Sie die 4 Bundkopfschrauben (M8 x 20 mm) fest, um eine Bewegung zu verhindern.
- Seite 6 Bringen Sie an jedem linken Türscharnier eine Unterlegscheibe an (Bild g382627 Bild 6 Bringen Sie die linke Tür an den Scharnieren an. Lösen Sie die 3 Sechskantschrauben des Türscharniers (Bild Richten Sie die Tür bei geschlossener Tür an der Fahrzeugöffnung aus und sorgen Sie für einen gleichmäßigen Spalt um den Umfang der Tür.
- Seite 7 g428857 Bild 7 1. Sechskantschrauben des Türscharniers...
- Seite 8 Befestigen Sie eine Gasdruckfeder an der linken Lagerschuhen (Bild Stellen Sie sicher, dass Sie die Gasdruckfedern korrekt ausrichten, wie in Bild 8 dargestellt. g382626 Bild 8 Schließen Sie die linke Tür. Überprüfen Sie mit zwei Personen, ob der Türspalt gleichmäßig ist. Wiederholen Sie Schritt bei Bedarf, um die Tür einzustellen.
- Seite 9 Befestigen Sie eine Riegelhalterung lose an der linken Türschlosshalterung mit einer Bolzenplatte, zwei Bundkopfschrauben (M8 x 20 mm), einer Tellerfeder, einer Unterlegscheibe, einen Anschlagstift und einer Sechskantmutter, wie in Bild 9 dargestellt. Achten Sie darauf, dass der gewölbte Teil der Tellerfeder von der Riegelhalterung weg zeigt. g382628 Bild 9 1.
- Seite 10 Die geschlossene Tür sollte nicht klappern, wenn Sie am Türgriff ziehen. Hinweis: Zum Schließen der Tür und für eine gute Abdichtung ist etwas Kraft erforderlich. Wiederholen Sie diese Schritte an der rechten Seite der Maschine.
- Seite 11 Hinweise:...
