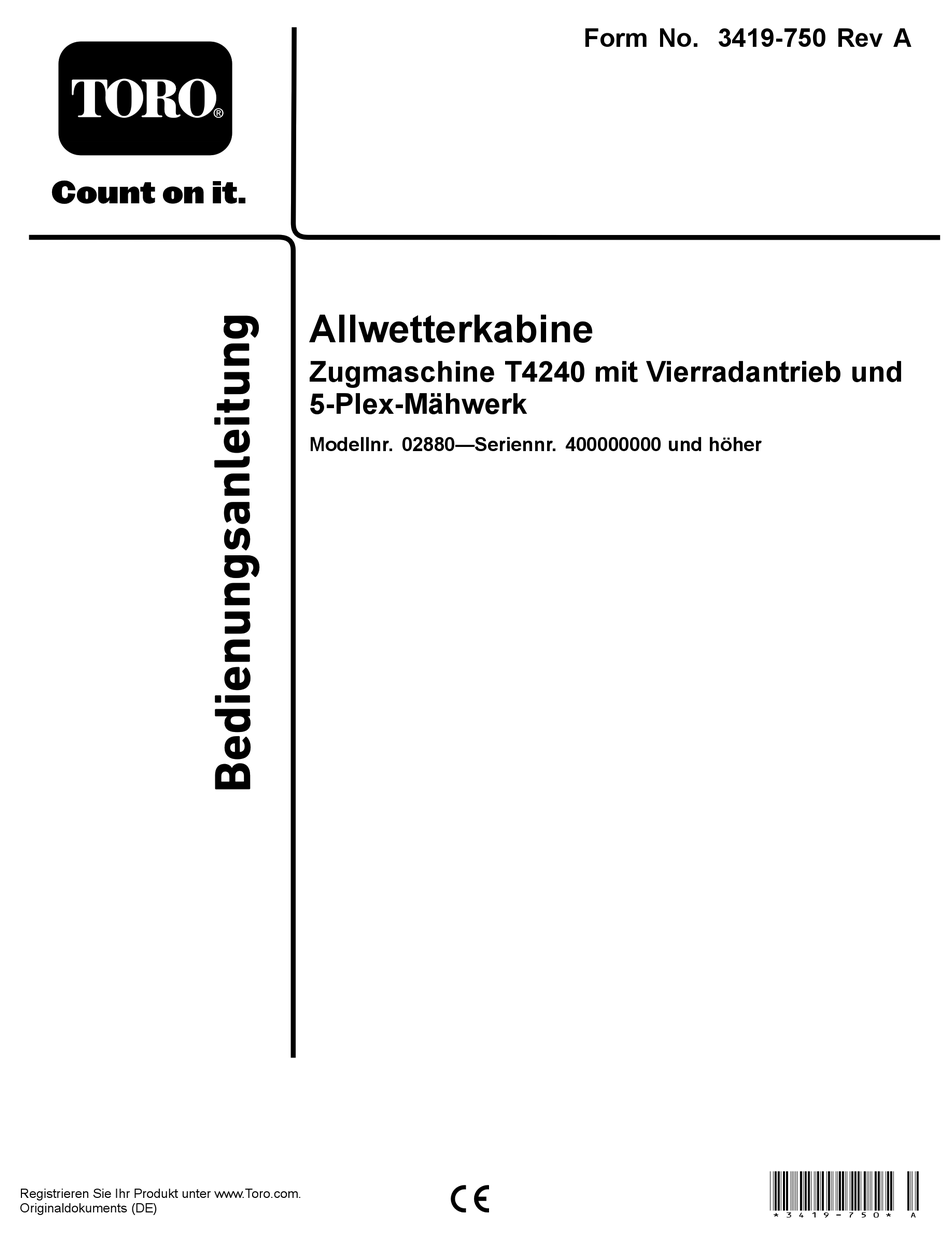

- Seite 1 Form No. 3419-750 Rev A Allwetterkabine Zugmaschine T4240 mit Vierradantrieb und 5-Plex-Mähwerk Modellnr. 02880—Seriennr. 400000000 und höher *3419-750* A Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
- Seite 2 Produktes direkt an Toro unter www.Toro.com. g000502 Bild 2 Wenden Sie sich an Ihren Vertragshändler oder Kundendienst von Toro, wenn Sie eine 1. Sicherheitswarnsymbol Serviceleistung, Toro-Originalersatzteile oder weitere Informationen benötigen. Haben Sie dafür die Modell- In dieser Anleitung werden zwei Begriffe zur und Seriennummer der Maschine griffbereit.
- Seite 3 Sicherheit Öffnen und Schließen der Fenster ...... 6 Einstellen der Spiegel ......... 6 Verwenden der Heizung ........6 Sicherheits- und Verwenden der Klimaanlage....... 7 Verwenden der Scheibenwischer und der Bedienungsschilder Scheibenwaschanlage........7 Wartung ..............8 Empfohlener Wartungsplan ........8 Die Sicherheits- und Bedienungsauf- Entfernen der Türen ...........
- Seite 4 Bedienelemente für Heizung und Produktübersicht Klimaanlage Bedienelemente Optional Die Bedienelemente sind an der rechten Seite der Dachverkleidung befestigt (Bild g239223 Bild 3 1. Rundumleuchtenschalter 5. Entlüftung ( 5) (optional) g239225 2. Schalter für 6. Lüfterschalter (optional) Bild 5 Scheibenwischer bzw. Scheibenwaschanlage 1.
- Seite 5 Rundumleuchtenschalter Betrieb Optional Verwenden der Türen Drücken Sie unten auf den Rundumleuchtenschalter (Bild 6), um die blinkende Rundumleuchte Drücken Sie die Verriegelungstaste und ziehen an der einzuschalten. Drücken Sie oben auf den Schalter, Tür, um die Tür von der Außenseite der Kabine zu um die blinkende Rundumleuchte auszuschalten.
- Seite 6 Öffnen und Schließen der Fenster Drehen Sie die Griffe und drücken Sie das Fenster in die geöffnete Stellung. Ziehen Sie an den Fenstern, um sie zu schließen, und drehen Sie die Griffe zum Verriegeln. Drehen Sie die Griffe nach links und drücken Sie das Fenster in die geöffnete Stellung (Bild Halten Sie das Fenster mit der Stütze geöffnet...
- Seite 7 Stellen Sie das Temperaturbedienelement auf die gewünschte Einstellung. Drehen Sie die Entlüftungen in der Dachkonsole in die gewünschte Richtung und winkeln sie ab. Verwenden der Klimaanlage Stellen Sie den Lüfterschalter auf die gewünschte Geschwindigkeit (Bild Stellen Sie den Klimaanlagenschalter auf die gewünschte Einstellung.
- Seite 8 Wartung Empfohlener Wartungsplan Wartungsintervall Wartungsmaßnahmen • Führen Sie einen Test auf undichte Stellen in der Klimaanlage durch, um sicherzustellen, dass keine undichten Stellen vorhanden sind. • Prüfen Sie alle Teile des Wasserablaufs der Klimaanlage auf Festigkeit. • Stellen Sie sicher, dass der Klimaanlagenkompressor startet und normal funktioniert. Alle 1000 Betriebsstunden •...
- Seite 9 g239267 Bild 14 1. Halterung 2. Stift g239227 Bild 15 Kippen der Kabine 1. Stift Die Kabine kann gekippt werden, um die Unterseite der Bedienerplattform für Reinigungs- oder Wartungsarbeiten zugänglich zu machen. Die Kabine und die Bedienerplattform werden zusammen als eine Einheit gekippt. Der Kippwinkel ist geringer als bei der Plattform ohne Kabine.
- Seite 10 g239228 Bild 16 1. Stift g239231 Bild 17 1. Werkzeugkiste Füllen des Behälters für die Scheibenwaschanlagen- Füllen Sie den Behälter mit frischem Wasser und der empfohlenen Menge der flüssigkeit Scheibenwaschanlagenflüssigkeit (Bild 18). Nehmen Sie die Werkzeugkiste ab, um an den Behälter für die Scheibenwaschanlagenflüssigkeit zu gelangen (Bild...
- Seite 11 Zugang zu den Sicherungen Die Kabinensicherungen befinden sich im Sicherungskasten am Kabinenhimmel (Bild 19). g239232 g239224 Bild 18 Bild 19 1. Behälter für die Scheibenwaschanlagenflüssigkeit 1. Klimaanlage (20 A) 4. Rundumleuchte (10 A) 2. Scheibenwischer und 5. Innenbeleuchtung (5 A) Scheibenwaschanlage WARNUNG: (7,5 A)
- Seite 12 Alle 1000 Betriebsstunden—Prüfen Sie den Klimaanlagenkompressor auf ungewöhnliche Geräusche. Alle 1000 Betriebsstunden—Stellen Sie sicher, dass alle Anschlüsse der Klimaanlage fest sind. Alle 1000 Betriebsstunden—Prüfen Sie den Zustand der Elektrokabel der Klimaanlage. Jährlich—Prüfen Sie den Kältemittelkreislauf der Klimaanlage auf Abrieb und andere Abnutzungen.
- Seite 13 Hinweise:...
- Seite 14 Einbauerklärung The Toro Company, 8111 Lyndale Ave., South Bloomington, MN, USA erklärt, dass das (die) folgende(n) Gerät(e) den aufgeführten Richtlinien entsprechen, wenn es (sie) gemäß der beiliegenden Anweisungen an bestimmten Toro Modellen montiert werden, wie in der relevanten Konformitätsbescheinigung angegeben.
- Seite 15 Produktrückruf bittet Toro Sie, Toro direkt oder über den lokalen Vertragshändler bestimmte persönliche Informationen mitzuteilen. Das Garantiesystem von Toro wird auf Servern in USA gehostet; dort gelten ggf. andere Vorschriften zum Datenschutz ggf. als in Ihrem Land. Wenn Sie Toro persönliche Informationen mitteilen, stimmen Sie der Verarbeitung der persönlichen Informationen zu, wie in diesem Datenschutzhinweis beschrieben.
- Seite 16 Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händler zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Importeur der Produkte von Toro. Wenden Sie sich in letzter Instanz an die Toro Warranty Company.
