Produktinformation Wärmemelder ADW
534
Pl-
34.83a
4,2
4.2.1

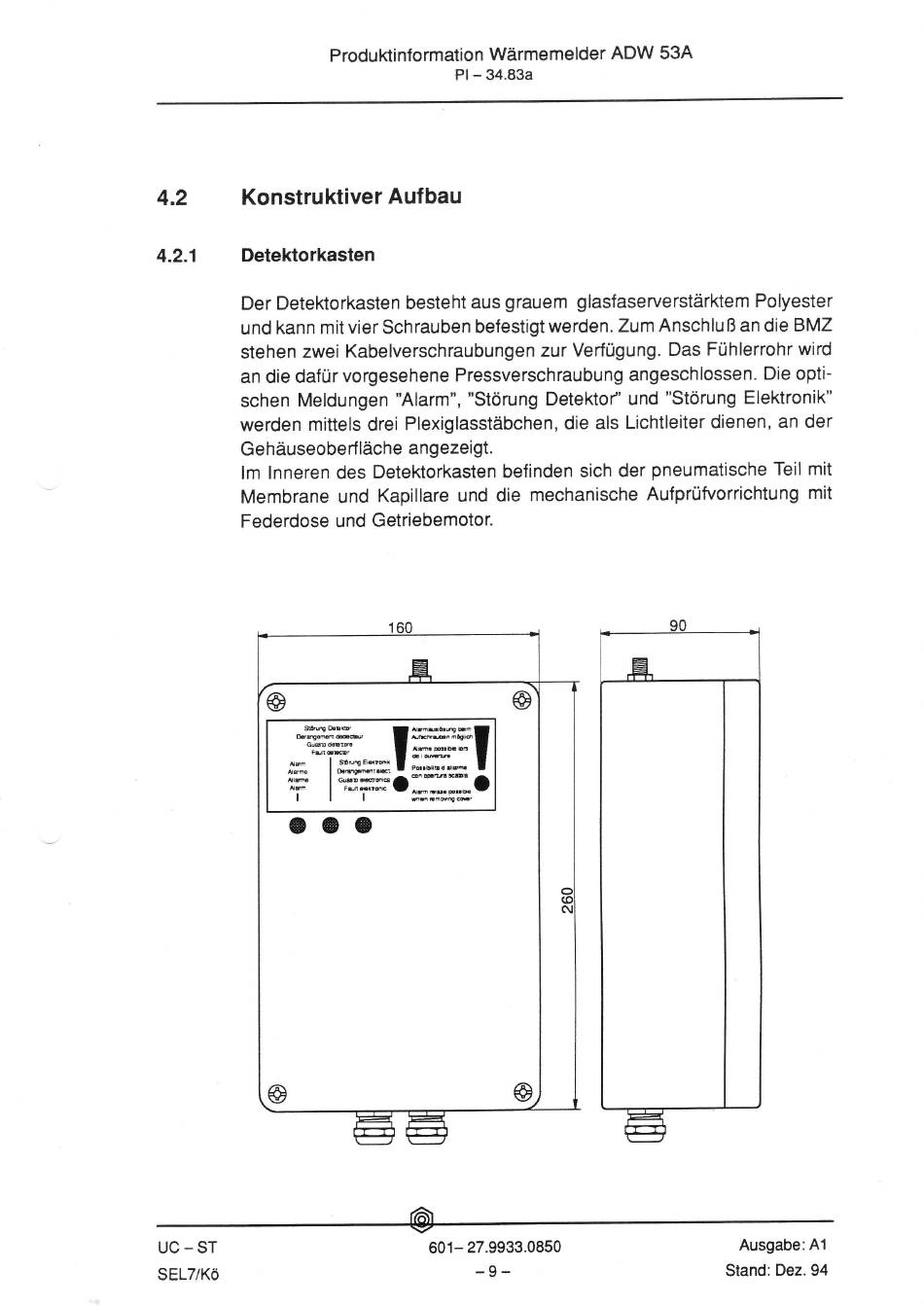

Konstruktiver Aufbau
Detektorkasten
Der Detektorkaste
n
besteht aus
g
rauem
g
lasfase rverstärkte m Polyester
und kann mit vier Schrauben befestigt werden. Zum Anschlu
ß
an die BMZ
stehen zwei Kabelverschraubungen zur Verfügung. Das Fühlerrohr wird
an die dafür vorgesehene Pressverschraubung angeschlossen. Die opti-
schen
Meldungen "Alarm", "Störung
Detektof'und
"Störung Elektronik"
werden mittels drei Plexiglasstäbchen, die als Lichtleiter dienen, an der
Gehäuseobe
rf
läche angezeigt.
lm lnneren des
Detektorkasten befinden sich der pneumatische Teil
mit
Membrane und Kapillare und
die
mechanische Aufprüfuorrichtung
mit
Federdose und Getriebemotor.
o
;+%*l:H:51
T
l*ffino*Tifi;o
cee
UC-ST
SELT/KÖ
601-
27.9933.0850
-9-
Ausgabe:
Al
Stand:Dez.94
