Pulscon LTC50 HART
Montage
Stutzen  DN300
Wenn der Einbau in Stutzen  300 mm/12 in nicht vermeidbar ist, muss der Ein-
bau entsprechend folgender Skizze erfolgen, um Störsignale im Nahbereich zu
vermeiden.

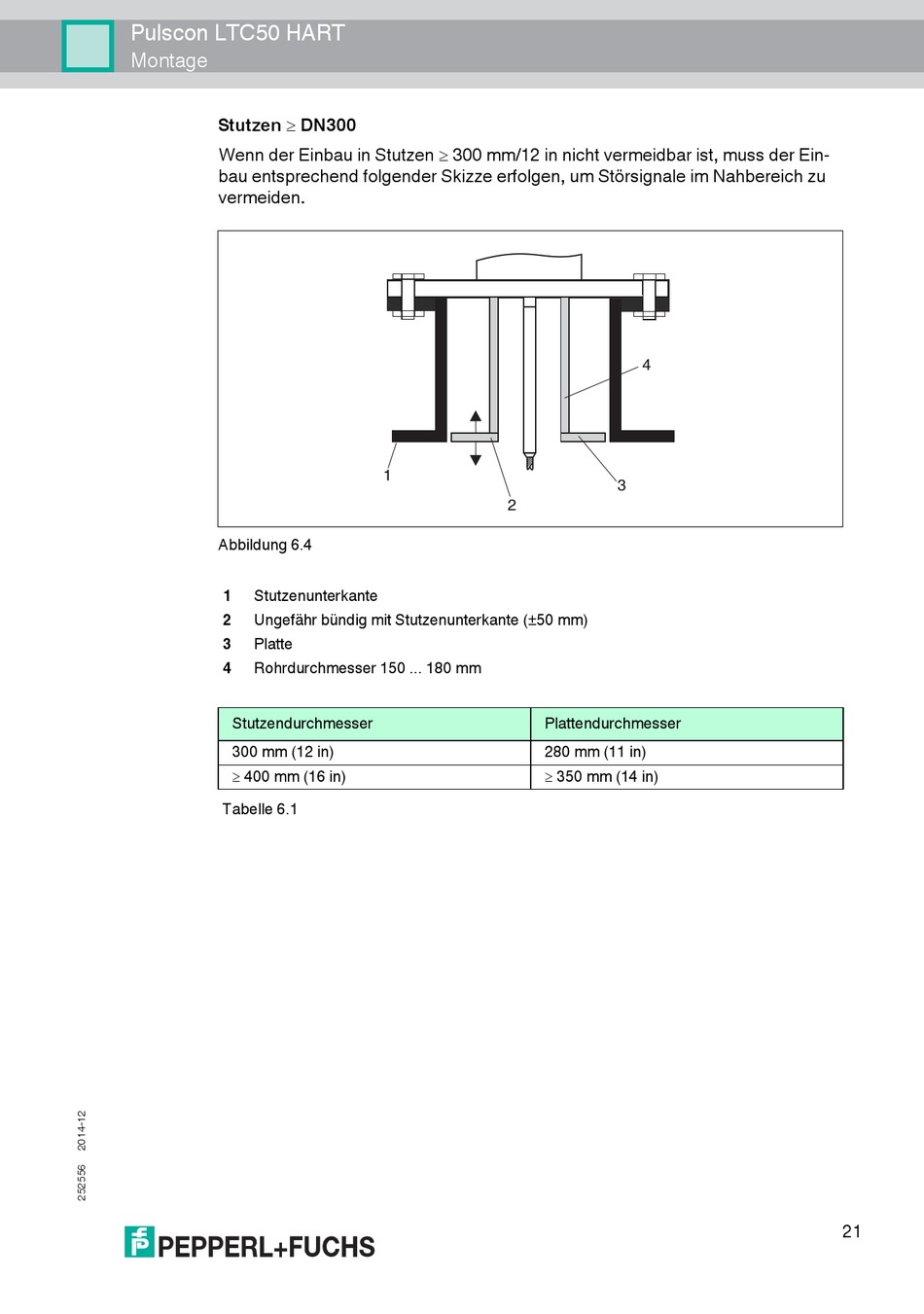

Abbildung 6.4
1 Stutzenunterkante
2 Ungefähr bündig mit Stutzenunterkante (±50 mm)
3 Platte
4 Rohrdurchmesser 150 ... 180 mm
Stutzendurchmesser
300 mm (12 in)
 400 mm (16 in)
Tabelle 6.1
1
2
Plattendurchmesser
280 mm (11 in)
 350 mm (14 in)
4
3
