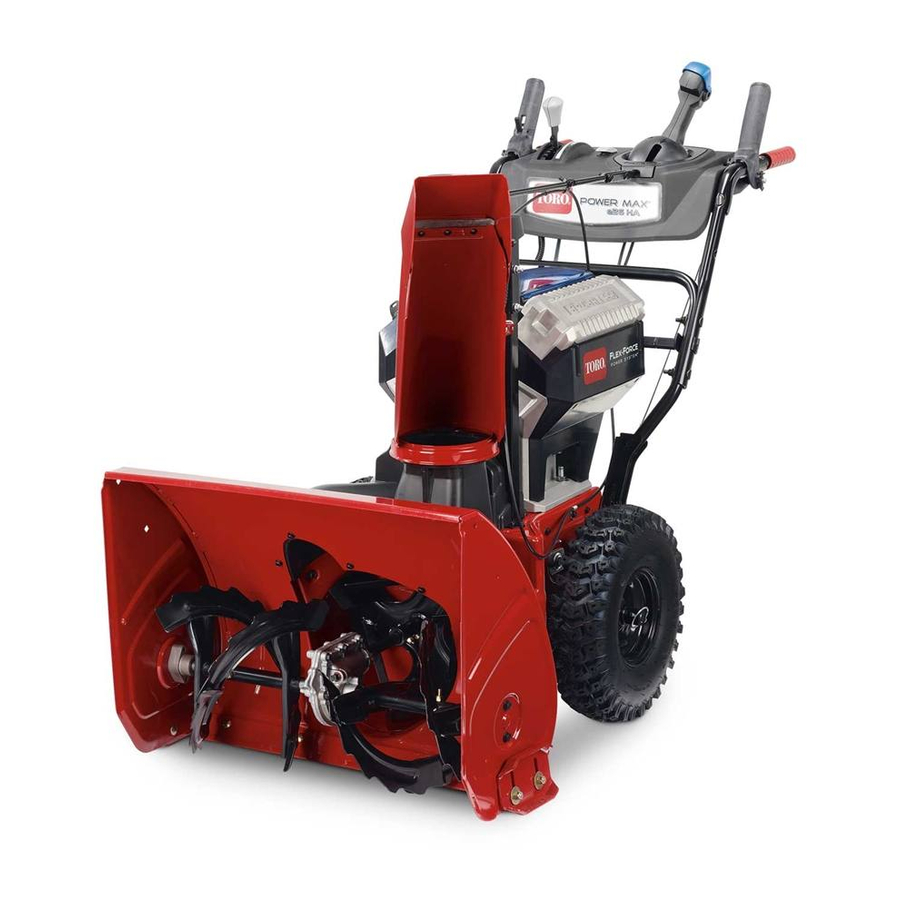

Toro Power Max e26 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Toro Anleitungen
  4. Schneefräsen
  5. Power Max e26
  6. Bedienungsanleitung
Toro Power Max e26 Bedienungsanleitung

Toro Power Max e26 Bedienungsanleitung

60v
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Power Max® e26 60V Snowthrower
31875
Schneefräse Power Max® e26 60V
31875
Fraise à neige Power Max® e26 de 60 V
31875
Power Max® e26 60 V sneeuwruimer
31875
www.Toro.com.
Form No. 3461-111 Rev A
*3461-111*

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Toro Power Max e26

Inhaltszusammenfassung für Toro Power Max e26

  • Seite 1 Form No. 3461-111 Rev A Power Max® e26 60V Snowthrower 31875 Schneefräse Power Max® e26 60V 31875 Fraise à neige Power Max® e26 de 60 V 31875 Power Max® e26 60 V sneeuwruimer 31875 *3461-111* www.Toro.com.

  • Seite 3: Introduction

    It is designed to use Toro 60V lithium-ion battery packs. These battery packs are designed to be charged only by Toro 60V lithium-ion battery chargers. Using these products for purposes other than their intended use could prove dangerous to you and bystanders.

  • Seite 4: Inhaltsverzeichnis

    Safety-Alert Symbol Contents The safety-alert symbol (Figure 2) shown in this Introduction ............... 1 manual and on the machine identifies important safety Safety-Alert Symbol..........2 messages that you must follow to prevent accidents. Safety ............... 3 ................3 Safety and Instructional Decals ......6 Setup ................

  • Seite 5: Safety

    Use only the battery pack specified by Toro. Read All Instructions Using other accessories and attachments may increase the risk of injury and fire.
  • Seite 6 • Replace the battery pack with a genuine Toro battery pack only; using another type of Use extreme caution when reversing or pulling battery pack may cause a fire or risk of injury. the machine toward you.
  • Seite 7 When servicing the rotor, be aware that the rotor can still move even though the power source is off. For best performance, use only genuine Toro replacement parts and accessories. Other replacement parts and accessories could be dangerous, and such use could void the product warranty.

  • Seite 8: Safety And Instructional Decals

    Safety and Instructional Decals Safety decals and instructions are easily visible to the operator and are located near any area of potential danger. Replace any decal that is damaged or missing. decal121-6817 121-6817 1. Cutting/dismemberment hazard of hand or foot, impeller and auger—keep bystanders away.
  • Seite 9 decal144-6028 144-6028 1. Do not dispose improperly 3. For indoor use 2. Read the Operator’s Manual. 4. Double insulated decal137-9496 137-9496 1. The battery pack is charging. 3. The battery pack is over or under the appropriate temperature range. 2. The battery pack is fully charged. 4.

  • Seite 10: Setup

    Setup Important: The battery pack is not fully charged when you purchase it. Before using the machine for the first time, refer to Charging the Battery Pack (page 17). Mounting the Battery Charger (Optional) Parts needed for this procedure: Mounting hardware (not included) Procedure If desired, mount the battery charger securely on a wall using the wall-mount key holes on the back of the charger.

  • Seite 11: Installing The Upper Handle

    Installing the Upper Handle No Parts Required Procedure g344090 Installing the Chute No Parts Required Procedure g344087...

  • Seite 12: Installing The Traction-Control Linkage

    Installing the Traction-Control Linkage No Parts Required Procedure g344089...

  • Seite 13: Installing The Chute-Control Rod

    Installing the Chute-Control Rod No Parts Required Procedure g344086...

  • Seite 14: Installing The Snow-Cleanout Tool

    Installing the Snow-Cleanout Tool No Parts Required Procedure g344088 Checking the Tire Pressure No Parts Required Procedure g344084...

  • Seite 15: Checking The Skids And Scraper

    The machine should move rearward. If the machine does not move or moves forward, complete the following: Release the traction lever and shut off the Checking the Skids and machine; refer to Shutting Off the Machine (page 21). Scraper Disconnect the trunnion from the speed-selector lever.

  • Seite 16: Product Overview

    Product Overview g347780 Figure 12 1. Battery charge lights 3. Key switch in O position 2. ECO button g344092 Figure 13 1. Snow-cleanout tool (attached to the handle) g411293 Figure 11 1. Handgrip (2) 9. Discharge chute 2. Auger/impeller lever 10.

  • Seite 17: Specifications

    Contact your Authorized Service Dealer or authorized Toro g348180 distributor or go to www.Toro.com for a list of all Figure 15 approved attachments and accessories. To ensure optimum performance and continued safety certification of the machine, use only genuine Toro replacement parts and accessories.

  • Seite 18: Checking The State Of Charge

    Checking the State of Charge You can view the exact state of charge of each installed battery; turn the key to the A CCESSORY position (Figure 16). The position of each set of lights corresponds to the related battery cavity. If the battery state of charge is too low and needs to be charged, or if there is no battery in the corresponding cavity, the battery presence light does not turn on.

  • Seite 19: Charging The Battery Pack

    Charging the Battery Pack Refer to the following table to interpret the LED indicator light on the battery charger. Important: The battery pack is not fully charged Indicator Indicates when you purchase it. Before using the tool for light the first time, place the battery pack in the charger No battery pack inserted and charge it until the LED display indicates the battery pack is fully charged.

  • Seite 20: Operating The Traction Drive

    Operating the Traction Drive CAUTION If the traction drive is not properly adjusted, the machine may move in the direction opposite of what you intended, causing injury g322971 and/or property damage. Figure 21 Carefully check the traction drive and adjust it properly, if necessary;...

  • Seite 21: Operating The Quick Stick

    operate the machine. Check the auger/impeller cable; refer to Checking and Adjusting the Auger/Impeller Cable (page 24) and adjust it if necessary. Otherwise, take the machine to an Authorized Service Dealer for service. WARNING If the auger and impeller continue to rotate when you release the auger/impeller lever, you could seriously injure yourself or others.

  • Seite 22: Clearing A Clogged Discharge Chute

    Clearing a Clogged Operating Tips Discharge Chute DANGER When the machine is in operation, the impeller WARNING and auger rotate and can injure or amputate If the auger/impeller is running but there is no hands or feet. snow coming out of the discharge chute, the •...

  • Seite 23: After Operation

    Preventing Freeze-up after After Operation Shutting Off the Machine • In snowy and cold conditions, some controls and moving parts may freeze. Do not use excessive Release the traction and auger/impeller levers. force when trying to operate frozen controls. Turn the key to the O position and remove it •...

  • Seite 24: Maintenance

    Maintenance Recommended Maintenance Schedule(s) Maintenance Service Maintenance Procedure Interval • Inspect the traction cable and adjust it if necessary. After the first 2 hours • Inspect the auger/impeller cable and adjust it if necessary. • Check the skids and the scraper and adjust them if necessary. •...

  • Seite 25: Checking And Adjusting The Traction Cable

    Ensure that the scraper is 3 mm (1/8 inch) above and parallel to a level surface. Note: If the pavement is cracked, rough, or uneven, adjust the skids to raise the scraper. For gravel surfaces, adjust the skids further down to prevent the machine from picking up rocks.

  • Seite 26: Checking And Adjusting The Auger/Impeller Cable

    Checking and Adjusting the Auger/Impeller Cable Service Interval: After the first 2 hours—Inspect the auger/impeller cable and adjust it if necessary. Yearly—Inspect the auger/impeller cable and adjust or replace it if necessary. Loosen the jam nut (Figure 31). Engage the auger/impeller lever and hold it in place (Figure 30).

  • Seite 27: Checking The Auger-Gearbox-Oil Level

    Checking the Auger-Gearbox-Oil Level Service Interval: Yearly—Check the auger-gearbox oil and add oil if necessary. Move the machine to a level surface. Clean the area around the pipe plug (Figure 32). g019018 Figure 33 1. Hex shaft 3. Rubber wheel 2.

  • Seite 28: Replacing The Drive Belts

    Do not attempt to destroy or disassemble the battery pack or remove any of its components. Contact your local municipality or your authorized Toro distributor for more information on how to responsibly recycle the battery.

  • Seite 29: Troubleshooting

    Troubleshooting Perform only the steps described in these instructions. All further inspection, maintenance, and repair work must be performed by an authorized service center or a similarly qualified specialist if you cannot solve the problem yourself. Always remove all batteries from the machine when troubleshooting, inspecting, maintaining, or cleaning the machine.
  • Seite 30 4. The auger/impeller drive belt is loose 4. Install and/or adjust the auger/impeller or is off the pulley. drive belt; refer to www.Toro.com for servicing information or take the machine to an Authorized Service Dealer. 5. The auger drive belt is worn or broken.
  • Seite 31 Notes:...
  • Seite 32 The Toro Company (“Toro”) respects your privacy. When you purchase our products, we may collect certain personal information about you, either directly from you or through your local Toro company or dealer. Toro uses this information to fulfil contractual obligations - such as to register your warranty, process your warranty claim or to contact you in the event of a product recall - and for legitimate business purposes - such as to gauge customer satisfaction, improve our products or provide you with product information which may be of interest.

  • Seite 33: Einführung

    Gehbereichen auf privatem oder öffentlichem Gelände gedacht. Sie ist für die Verwendung mit Toro 60V Lithium-Ionen-Akkus ausgelegt. Diese Akkus sind nur für das Aufladen durch Toro 60V Lithium-Ionen-Ladegeräte vorgesehen. Der zweckfremde Einsatz dieser Produkte kann für Sie und Unbeteiligte gefährlich sein.

  • Seite 34: Sicherheitswarnsymbol

    Sicherheitswarnsymbol Inhalt Dieses Sicherheitswarnsymbol (Bild 2) in diesem Einführung ..............1 Handbuch und an der Maschine weißt auf wichtige Sicherheitswarnsymbol ........2 Sicherheitshinweise hin, die Sie beachten müssen, Sicherheit ..............3 um Unfälle zu vermeiden................3 Sicherheits- und Bedienungsschilder ....7 Einrichtung ..............

  • Seite 35: Sicherheit

    Sicherheit Austauschen der Treibriemen......29 Einlagerung ............30 Einlagern der Maschine ........30 WICHTIGE SICHERHEITS- Fehlersuche und -behebung ........31 ANWEISUNGEN WARNUNG: Bei der Verwendung einer elektrischen Maschine sind die grundlegenden Sicherheitshinweise und Anweisungen immer zu lesen und einzuhalten, um die Gefahr eines Brands, eines Stromschlags und von Verletzungen zu verringern, u.
  • Seite 36 Sie sich für Ersatz an Entfernen Sie den Akkupack und den einen autorisierten Vertragshändler. elektrischen Schlüssel von der Maschine, wenn Laden Sie den Akkupack nur mit einem von Toro Sie sie unbeaufsichtigt lassen oder bevor Sie angegebenen Akkuladegerät. Ein Ladegerät, Zubehörteile wechseln.
  • Seite 37 Sie den Zündschlüssel und entfernen Sie den/die Akkupack(s), bevor Sie Verstopfungen Verwenden Sie für eine optimale Leistung nur entfernen, und verwenden Sie immer einen Original Ersatzteile und Zubehör von Toro. Stock oder ein Werkzeug, um Verstopfungen zu Ersatzteile und Zubehör anderer Hersteller entfernen.

  • Seite 38: Bewahren Sie Diese Anweisungen

    Halten Sie ein nicht verwendetes Akkupack von Metallobjekten fern, u. a. Briefklammern, Münzen, Schlüssel, Nägel, Schrauben, die eine Verbindung von einem Pol zu einem anderen herstellen können. Ein Kurzschließen der Akkupole kann zu Verbrennungen oder einem Brand führen. Wenn Sie die Maschine nicht benutzen, bewahren Sie es an einem trockenen, sicheren Ort außerhalb der Reichweite von Kindern auf.

  • Seite 39: Sicherheits- Und Bedienungsschilder

    Sicherheits- und Bedienungsschilder Die Sicherheits- und Anweisungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decal121-6817 121-6817 1. Schnitt-/Amputationsgefahr von Hand oder Fuß am Gebläserad und Räumwerk: Halten Sie umstehende Personen fern.
  • Seite 40 decal121-1240 121-1240 1. Fahrantrieb: Drücken Sie den Hebel, um einzukuppeln. 4. Schnitt- bzw. Amputationsgefahr der Hand am Gebläserad: Lassen Sie den Hebel los, um auszukuppeln. Berühren Sie keine beweglichen Teile; lassen Sie alle Schutzvorrichtungen und Schutzbleche montiert; ziehen Sie den Schlüssel ab und lesen Sie die Bedienungsanleitung, bevor Sie Wartungsarbeiten durchführen.
  • Seite 41 decal140-8492 140-8492 1. Von offenem Feuer oder 4. Recyceln Sie die Akkus Flammen fernhalten. ordnungsgemäß. 2. Nicht Regen aussetzen. 5. Enthält Lithium-Ionen, nicht unsachgemäß entsorgen. 3. Lesen Sie die Bedienungsanleitung. decal137-9461 137-9461 1. Akkuladestatus decal140-2180 140-2180 1. Aus 3. Starter 2.

  • Seite 42: Einrichtung

    Einrichtung Wichtig: Der Akkupack ist beim Kauf nicht vollständig aufgeladen. Bevor Sie die Maschine zum ersten Mal benutzen, lesen Sie bitte Aufladen des Akkupacks (Seite 19). Befestigung des Batterieladegeräts (optional) Für diesen Arbeitsschritt erforderliche Teile: Befestigungsmaterial (nicht enthalten) Verfahren Sie können bei Bedarf das Ladegerät mit den Aussparungen zur Wandmontage auf der Rückseite des Ladegeräts an der Wand befestigen.

  • Seite 43: Einbauen Des Oberen Holms

    Einbauen des oberen Holms Keine Teile werden benötigt Verfahren g344090 Einbauen des Auswurfkanals Keine Teile werden benötigt Verfahren g344087...

  • Seite 44: Einbauen Des Fahrantriebsgestänges

    Einbauen des Fahrantriebsgestänges Keine Teile werden benötigt Verfahren g344089...

  • Seite 45: Einbauen Der Schaltstange Für Den Auswurfkanal

    Einbauen der Schaltstange für den Auswurfkanal Keine Teile werden benötigt Verfahren g344086...

  • Seite 46: Montieren Des Werkzeugs Zum Entfernen Von Schneeverstopfungen

    Montieren des Werkzeugs zum Entfernen von Schneeverstopfungen Keine Teile werden benötigt Verfahren g344088 Prüfen des Reifendrucks Keine Teile werden benötigt Verfahren g344084...

  • Seite 47: Prüfen Der Kufen Und Des Abstreifers

    Prüfen der Kufen und des Abstreifers g001011 Keine Teile werden benötigt Bild 10 Verfahren Die Maschine sollte sich rückwärts bewegen. Wenn sich die Maschine nicht oder nach vorne Siehe Prüfen und Einstellen der Kufen und der bewegt, führen Sie folgende Schritte aus: Schürfleiste (Seite 25).

  • Seite 48: Produktübersicht

    Produktübersicht g347780 Bild 12 1. Akkuladeanzeige 3. Schlüsselschalter in -Stellung 2. ECO-Taste g344092 Bild 13 1. Schneeräumwerkzeug (am Holm befestigt) g411293 Bild 11 1. Handgriff 9. Auswurfkanal 2. Hebel für Räumwerk bzw. 10. Abstreifer Gebläserad 3. Geschwindigkeitsschalthebel 11. Räumwerk 4. Quick Stick ®...

  • Seite 49: Technische Daten

    Sie bei Ihrem offiziellen Toro-Vertragshändler oder g348180 finden Sie unter www.Toro.com. Bild 15 Verwenden Sie nur Originalersatzteile und -zubehörteile von Toro, um die optimale Leistung und Sicherheit zu gewährleisten. Verwenden Sie nie Ersatzteile und Zubehör anderer Hersteller; diese könnten sich eventuell als gefährlich erweisen.

  • Seite 50: Prüfen Des Ladezustands

    Prüfen des Ladezustands Sie können den genauen Ladezustand jedes eingesetzten Akkus anzeigen; drehen Sie den Schlüssel auf die Z -Stellung (Bild 16). UBEHÖR Die Position jeder Akkuleuchte entspricht dem zugehörigen Akkufach. Wenn der Ladezustand des Akkus zu niedrig ist und aufgeladen werden muss oder wenn sich kein Akku im entsprechenden Akkufach befindet, leuchtet die Akkuanzeige nicht auf.

  • Seite 51: Aufladen Des Akkupacks

    Aufladen des Akkupacks In der folgenden Tabelle finden Sie eine Beschreibung der LED-Anzeigeleuchten auf Wichtig: dem Akkuladegerät. Der Akkupack ist beim Kauf nicht vollständig aufgeladen. Bevor Sie die Maschine Anzeige- Bedeutung zum ersten Mal verwenden, setzen Sie den lampe Akkupack in das Ladegerät ein und laden es Kein Akkupack eingeführt auf, bis die LED-Anzeige angibt, dass der Akkupack ganz aufgeladen ist.

  • Seite 52: Einsetzen Des Fahrantriebs

    Einsetzen des Fahrantriebs ACHTUNG Wenn der Fahrantrieb nicht richtig eingestellt ist, bewegt sich die Schneefräse möglicherweise nicht in die gewünschte Richtung und kann Körperverletzungen verursachen oder Eigentum beschädigen. g322971 Bild 21 Prüfen Sie den Fahrantrieb sorgfältig und stellen Sie ihn ggf. richtig ein, siehe Überprüfen der Funktion des Fahrantriebs Verwenden des Räumwerk- (Seite 15)

  • Seite 53: Verwenden Des Quick Stick

    Wenn sich das Räumwerk bzw. das Gebläserad weiterhin dreht, wenn Sie den Räumwerk- bzw. Gebläseradhebel loslassen, sollten Sie die Maschine nicht einsetzen. Prüfen Sie das Räumwerk- bzw. Gebläseradkabel, siehe Prüfen und Einstellen des Räumwerk- bzw. Gebläseradkabels (Seite 27), und stellen Sie es bei Bedarf ein.

  • Seite 54: Entfernen Von Verstopfungen Vom Auswurfkanal

    Entfernen von Betriebshinweise Verstopfungen vom GEFAHR Auswurfkanal Wenn die Maschine in Betrieb ist, drehen sich das Gebläserad und das Räumwerk. Dadurch kann es zu einer schweren Verletzung oder WARNUNG: Abtrennung von Händen oder Füßen kommen. Wenn sich das Räumwerk bzw. Gebläserad •...
  • Seite 55 Verwenden des Geschwindigkeitsschalthebels (Seite 20). • Wenn sich die Schneefräse vorne anhebt, legen Sie einen niedrigeren Gang ein. Wenn sich die Vorderseite der Schneefräse weiterhin anhebt, heben Sie die Holme an. • Beginnen Sie nach Schneefällen so bald wie möglich mit der Räumung. •...

  • Seite 56: Nach Dem Einsatz

    Nach dem Einsatz Vermeiden des Einfrierens nach dem Einsatz Abstellen der Maschine • Bei Schnee und sehr niedrigen Temperaturen können Bedienelemente und bewegliche Teile Lassen Sie die Fahr- und Räumwerk- einfrieren. Wenden Sie niemals übermäßig viel /Gebläseradhebel los. Kraft an, wenn Sie versuchen, eingefrorene Stellen Sie den Schlüssel in die A -Stellung Bedienelemente zu betätigen.

  • Seite 57: Wartung

    Wartung Empfohlener Wartungsplan Wartungsintervall Wartungsmaßnahmen • Überprüfen Sie den Bowdenzug und stellen Sie ihn bei Bedarf ein. • Überprüfen Sie das Räumwerk- bzw. Gebläseradkabel und stellen Sie es bei Nach zwei Betriebsstunden Bedarf ein. • Prüfen Sie die Kufen und die Schürfleiste und stellen Sie diese ggf. ein. •...

  • Seite 58: Prüfen Und Einstellen Des Bowdenzugs

    Hinweis: Wenn Sie die Kufen schnell einstellen möchten, wenn sie sich gelockert haben, stützen Sie den Abstreifer 3 mm vom Bürgersteig ab. Stellen Sie die Kufen dann nach unten auf den Bürgersteig ein. Hinweis: Wenn sich die Kufen stark abnutzen, können Sie diese wenden und die nicht verwendete Seite zum Bürgersteig einstellen.

  • Seite 59: Prüfen Und Einstellen Des Räumwerk- Bzw

    Prüfen und Einstellen des Räumwerk- bzw. Gebläseradkabels Wartungsintervall: Nach zwei Betriebsstun- den—Überprüfen Sie das Räum- werk- bzw. Gebläseradkabel und stellen Sie es bei Bedarf ein. Jährlich—Überprüfen Sie das Räumwerk- bzw. Gebläseradkabel und stellen oder ersetzen Sie es bei Bedarf ein. Lösen Sie die Klemmmutter (Bild 31).

  • Seite 60: Prüfen Des Ölstands Im Räumwerkgetriebe

    Einschmieren der Prüfen des Ölstands im Sechskantwelle Räumwerkgetriebe Wartungsintervall: Jährlich—Schmieren Sie die Wartungsintervall: Jährlich—Prüfen Sie den Ölstand Sechskantwelle ein. im Räumwerkgetriebe und füllen Sie bei Bedarf Öl nach. Schmieren Sie die Sechskantwelle mit Kfz-Öl leicht einmal pro Jahr ein (Bild 33).

  • Seite 61: Austauschen Der Treibriemen

    Sie die Maschine wieder senkrecht auf. Austauschen der Treibriemen Tauschen Sie den Treibriemen des Räumwerks bzw. des Antriebsrads aus, wenn er abgenutzt, ölgetränkt oder auf eine andere Art beschädigt ist. Lassen Sie den Riemen von einem offiziellen Toro Vertragshändler auswechseln.

  • Seite 62: Einlagerung

    Wenn Sie den Akkupack für die des Akkus erhalten Sie bei Ihrer örtlichen Verwaltung Nebensaison aufbewahren, laden Sie ihn soweit oder Ihrem Toro Vertragshändler. auf, bis 2 oder 3 LED-Anzeigebalken auf dem Akku grün leuchten. Lagern Sie ein ganz aufgeladenes oder ganz leeres Akku nicht ein.

  • Seite 63: Fehlersuche Und -Behebung

    Fehlersuche und -behebung Führen Sie nur die in dieser Anleitung beschriebenen Schritte durch. Alle weiteren Inspektions-, Wartungs- und Reparaturarbeiten müssen von einem Vertrags-Kundendienst oder einem ähnlich qualifizierten Fachbetrieb durchgeführt werden, wenn Sie das Problem nicht selber lösen können. Entfernen Sie bei der Fehlersuche, Inspektion, Wartung oder Reinigung der Maschine immer alle Akkus. Problem Mögliche Ursache Behebungsmaßnahme...
  • Seite 64 4. Setzen bzw. stellen Sie den Gebläserad ist locker oder hat sich von Räumwerk-/Gebläsetreibriemen ein. der Riemenscheibe gelöst. Weitere Wartungsinformationen finden Sie unter www.Toro.com. Sie können die Schneefräse auch von einem offiziellen Vertragshändler warten lassen. 5. Der Antriebsriemen des Räumwerks 5.
  • Seite 65 Problem Mögliche Ursache Behebungsmaßnahme Die LED-Anzeigeleuchte am Ladegerät 1. Die Kommunikation zwischen 1. Nehmen Sie den Akkupack aus blinkt rot. Akkupack und Ladegerät ist defekt. dem Akkuladegerät, ziehen Sie das Ladegerät aus der Steckdose und warten Sie 10 Sekunden. Stecken Sie das Akkuladegerät wieder in die Steckdose und legen Sie den Akkupack in das Ladegerät.
  • Seite 66 Hinweise:...
  • Seite 67 Hinweise:...
  • Seite 68 Speicherung Ihrer persönlichen Daten Toro wird Ihre persönlichen Daten so lange aufbewahren, wie es für die oben genannten Zwecke relevant ist und in Übereinstimmung mit den gesetzlichen Bestimmungen. Für weitere Informationen über die geltenden Aufbewahrungsfristen wenden Sie sich bitte an legal@toro.com.
