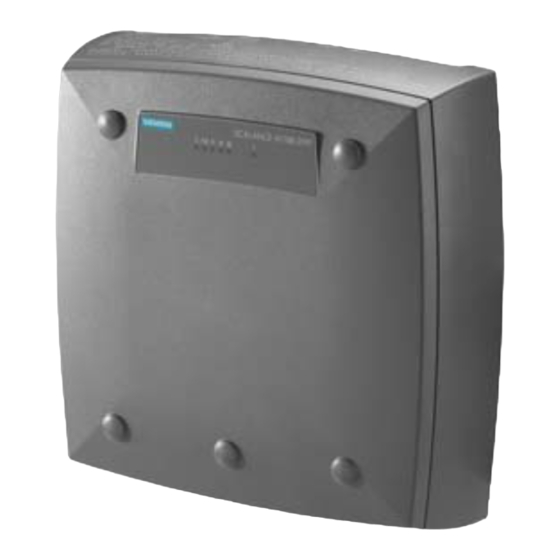

Siemens SIMATIC NET SCALANCE W786C Betriebsanleitung

Industrial wireless lan
Vorschau ausblenden Andere Handbücher für SIMATIC NET SCALANCE W786C:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SCALANCE W786C
SIMATIC NET
Industrial Wireless LAN
SCALANCE W786C
Betriebsanleitung
07/2019
A5E03692138-12
Einleitung
Security-Empfehlungen
Beschreibung
Montage
Anschließen
Technische Daten
Maßbild SCALANCE W786
Zulassungen
1
2
3
4
5
6
7
8

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC NET SCALANCE W786C

Inhaltszusammenfassung für Siemens SIMATIC NET SCALANCE W786C

  • Seite 1 SCALANCE W786C Einleitung Security-Empfehlungen Beschreibung SIMATIC NET Montage Industrial Wireless LAN SCALANCE W786C Anschließen Technische Daten Betriebsanleitung Maßbild SCALANCE W786 Zulassungen 07/2019 A5E03692138-12...

  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung ..............................5 Informationen zur Betriebsanleitung ..................5 Security-Empfehlungen ........................... 7 Beschreibung ............................13 Gerätebeschreibung ....................... 13 Aufbau der Typenbezeichnungen ................... 14 Lieferumfang ........................... 15 Zubehör ........................... 16 3.4.1 Flexible Verbindungsleitungen und Antennen ................ 17 3.4.1.1 Flexible Verbindungsleitungen ....................17 3.4.1.2 Antennen ..........................
  • Seite 4 Inhaltsverzeichnis Anschließen ............................43 Allgemeine Sicherheitshinweise für den SCALANCE W786C ..........43 Blitzschutz, Versorgungsspannung und Erdung ..............44 Geeignete Leitungen für Spannungsversorgung und Ethernet ..........48 Anschließen der Leitungen ....................50 Anschließen der Spannungsversorgung ................53 Anschließen eines Stromversorgungsadapters ..............56 Anschließen an Industrial Ethernet ..................

  • Seite 5: Einleitung

    Einleitung Informationen zur Betriebsanleitung Gültigkeitsbereich der Betriebsanleitung Die vorliegende Betriebsanleitung behandelt die folgenden Produkte: Produkt Artikelnummer SCALANCE W786C-2 RJ45 6GK5786-2FC00-1AA0 SCALANCE W786C-2IA RJ45 6GK5786-2HC00-1AA0 SCALANCE W786C-2 SFP 6GK5786-2FE00-1AA0 Wenn sich Informationen auf alle genannten Produkte beziehen, wird verkürzend die Bezeichnung SCALANCE W786 verwendet. Die Betriebsanleitung gilt für folgende Software-Version: ●...
  • Seite 6 Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter folgender Adresse: (https://www.siemens.com/industrialsecurity) Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Aktualisierungen durchzuführen, sobald die entsprechenden Updates zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden.

  • Seite 7: Security-Empfehlungen

    Produkts. Informationen hierzu finden Sie auf den Internetseiten "Industrial Security (https://www.siemens.com/industrialsecurity)". ● Informieren Sie sich regelmäßig über Security Advisories und Bulletins, die vom Siemens ProductCERT (https://www.siemens.com/cert/de/cert-security-advisories.htm) veröffentlicht werden. ● Aktivieren Sie nur Protokolle, die sie wirklich für den Einsatz des Gerätes benötigen.
  • Seite 8 Security-Empfehlungen ● Wenn die RADIUS-Authentifizierung über einen Fernzugriff erfolgt, stellen Sie sicher, dass die Kommunikation innerhalb des gesicherten Netzwerkbereichs oder über einen sicheren Kanal erfolgt. ● Die Möglichkeit der VLAN-Strukturierung bietet guten Schutz gegen DoS-Zugriffe und nicht autorisierte Zugriffe. Prüfen Sie, ob dies in ihrem Umfeld sinnvoll ist. ●...
  • Seite 9 Security-Empfehlungen ● Wir empfehlen Zertifikate mit einer Schlüssellänge von 2048 Bit zu verwenden. ● Ändern Sie Schlüssel und Zertifikate umgehend, wenn der Verdacht auf Kompromittierung besteht. Sichere/Unsichere Protokolle und Dienste ● Vermeiden und deaktivieren Sie unsichere Protokolle, wie z. B. Telnet und TFTP. Diese Protokolle sind aus historischen Gründen noch verfügbar, jedoch nicht für einen sicheren Einsatz gedacht.
  • Seite 10 Security-Empfehlungen Verfügbare Protokolle Die folgende Liste gibt Ihnen einen Überblick über die offenen Protokoll-Ports. Die Tabelle umfasst folgende Spalten: ● Protokoll ● Port ● Portzustand – Offen Der Port ist immer offen und kann nicht geschlossen werden. – Offen (wenn konfiguriert) Der Port ist offen, wenn er konfiguriert wurde.
  • Seite 11 Security-Empfehlungen Protokoll Portnummer Portzustand Werkeinstellung Authentifizierung des Ports DHCP UDP/67,68 Offen Geschlossen Nein (wenn konfiguriert) RADIUS UDP/1812,1813 Offen Geschlossen Nein (wenn konfiguriert) TFTP UDP/69 Offen Geschlossen Nein (wenn konfiguriert) SCALANCE W786C Betriebsanleitung, 07/2019, A5E03692138-12...
  • Seite 12 Security-Empfehlungen SCALANCE W786C Betriebsanleitung, 07/2019, A5E03692138-12...

  • Seite 13: Beschreibung

    Beschreibung Gerätebeschreibung SCALANCE W786C - Schutzart IP65 ① Anschluss für die Versorgungsspannung / Speiseadapter ② Anschluss für das Ethernet, Typ RJ45 ③ Leuchtdioden ④ Antennenanschlüsse R1A1, R1A2, R1A3 Geräte mit einer IWLAN-Schnittstelle: 3 Anschlüsse. ⑤ Antennenanschlüsse R2A1, R2A2, R2A3 Geräte mit zwei IWLAN-Schnittstellen: 6 Anschlüsse ⑥...

  • Seite 14: Aufbau Der Typenbezeichnungen

    Beschreibung 3.2 Aufbau der Typenbezeichnungen Aufbau der Typenbezeichnungen Die Typenbezeichnung eines SCALANCE W786 setzt sich aus mehreren Teilen zusammen, die folgende Bedeutung haben: SCALANCE W786C Betriebsanleitung, 07/2019, A5E03692138-12...

  • Seite 15: Lieferumfang

    ● SIMATIC NET Industrial Wireless LAN CD Hinweis Das Montageset mit dem Halteblech gehört nicht zum Lieferumfang, siehe Zubehör. Überprüfen Sie die Vollständigkeit der Lieferung. Setzen Sie sich bei unvollständiger Lieferung mit Ihrem Lieferanten oder der örtlichen Siemens-Geschäftsstelle in Verbindung. SCALANCE W786C Betriebsanleitung, 07/2019, A5E03692138-12...

  • Seite 16: Zubehör

    Beschreibung 3.4 Zubehör Zubehör Technische Änderungen vorbehalten. Informationen zum aktuellen Zubehörprogramm finden Sie in der Industry Mall (https://mall.industry.siemens.com) Montageset Komponente Beschreibung Artikelnummer Montageset Montageset, verwendbar nur in Verbindung mit 6GK5798-8MG00-0AA0 SCALANCE W-786; bestehend aus einem Halteblech für die Wandmontage, für die Montage auf einer S7- 300 Schiene und einer Hutschiene sowie für die...

  • Seite 17: Flexible Verbindungsleitungen Und Antennen

    Beschreibung 3.4 Zubehör 3.4.1 Flexible Verbindungsleitungen und Antennen 3.4.1.1 Flexible Verbindungsleitungen Flexible Verbindungsleitung N-Connect/R-SMA Flexible Verbindungsleitung zum Anschluss einer Antenne an ein SCALANCE W-Gerät mit R-SMA-Anschlüssen, fertig konfektioniert mit einem Anschluss N-male und R-SMA-male Länge Artikelnummer 0,3 m 6XV1875-5CE30 6XV1875-5CH10 6XV1875-5CH20 6XV1875-5CH50 10 m...

  • Seite 18: Antennen

    Hinweis Beachten Sie bei der Auswahl einer Antenne auch die länderspezifischen Zulassungen für Ihr Gerät. Weitere Informationen dazu finden Sie unter Funkzulassungen (https://www.siemens.com/funkzulassungen) Das SCALANCE W786C-2IA RJ45 verwendet interne Omni-Antennen (3/4 dBi bei 2,4 GHz bzw. 5 GHz). Eigenschaften Artikelnummer...
  • Seite 19 Beschreibung 3.4 Zubehör Eigenschaften Artikelnummer ANT795-4MC Omni-Antenne, 3/5 dBi, 2,4 GHz und 5 GHz, 6GK5795-4MC00-0AA3 IP65, N-Connector male für die direkte Mon- tage am Gerät, gerader Anschluss ANT795-4MD Omni-Antenne, 3/5 dBi, 2,4 GHz und 5 GHz, 6GK5795-4MD00-0AA3 IP65, N-Connector male für die direkte Mon- tage am Gerät, 90°-Anschluss ANT795-6DC Weitwinkelantenne, Mast-/ Wandmontage,...
  • Seite 20 Beschreibung 3.4 Zubehör Hinweis ANT793-8DJ Die Antenne ANT793-8DJ darf nur zusammen mit der flexiblen Verbindungsleitung 6XV1875-5CH50 (5 m Länge) oder 6XV1875-5CN10 (10 m Länge) verwendet werden. Andere flexible Verbindungsleitungen sind nicht zulässig. Hinweis für USA/Kanada Es darf jeweils nur eine Antenne pro Gerät verwendet werden (Anschluss an R1A1, R1A2 bzw.

  • Seite 21: Leuchtdiodenanzeige

    Beschreibung 3.5 Leuchtdiodenanzeige Leuchtdiodenanzeige Informationen über Betriebszustand und Datentransfer Auf der Vorderseite des Gehäuses informieren mehrere Leuchtdioden über den Betriebszustand des SCALANCE W786C-2: Bild 3-1 Die Leuchtdiodenanzeige des SCALANCE W786C-2. Informationen über die Bedeutung der einzelnen Elemente finden Sie in der Dokumentation des WLC700. SCALANCE W786C Betriebsanleitung, 07/2019, A5E03692138-12...

  • Seite 22: Reset-Taster

    Beschreibung 3.6 Reset-Taster Reset-Taster WARNUNG Lebensgefahr durch Netzspannung Nach der Demontage des Gehäusedeckels besteht die Gefahr, im Bereich der Anschlussklemmen des Stromversorgungsadapters spannungsführende Teile zu berühren. Das Öffnen des Geräts sowie alle Tätigkeiten am geöffneten Gerät (zum Beispiel Anschließen und Abklemmen von Leitungen, Bedienen des Reset-Tasters) dürfen deshalb nur von einer Elektrofachkraft vorgenommen werden! Reset-Taster Der Reset-Taster befindet sich unter der Gehäuseabdeckung auf der rechten Seite oberhalb...
  • Seite 23 Beschreibung 3.6 Reset-Taster SCALANCE W786C Betriebsanleitung, 07/2019, A5E03692138-12...

  • Seite 25: Montage

    Montage Sicherheitshinweise für die Montage VORSICHT Verletzungsgefahr durch herabfallende Teile Wenn der SCALANCE W7x8 sehr starken Erschütterungen (> 10 g) ausgesetzt ist, bietet die Montage auf einer DIN Hutschiene 35 mm keinen ausreichenden Halt. Das Gerät kann sich unter diesen Einsatzbedingungen aus der Befestigung lösen und Personen verletzen. Montieren Sie das Gerät in diesem Fall auf eine S7-300-Profilschiene oder an eine Wand.

  • Seite 26: Demontage / Montage Des Gehäusedeckels

    Montage 4.2 Demontage / Montage des Gehäusedeckels Demontage / Montage des Gehäusedeckels Wann müssen Sie den Gehäusedeckel demontieren? Folgende Tätigkeiten können Sie nur bei abgenommenem Gehäusedeckel durchführen: ● Sie wollen den SCALANCE W786 an eine Wand oder auf das optional erhältliche Halteblech aufschrauben.
  • Seite 27 Montage 4.2 Demontage / Montage des Gehäusedeckels Verschlusskappe Deckelverschraubung Gehäusedeckel Bild 4-1 Deckeldemontage Führen Sie folgende Schritte durch, um den Gehäusedeckel zu demontieren: 1. Nehmen Sie die Verschlusskappen aus dem Gehäusedeckel (Position A in der vorangegangenen Abbildung) 2. Lösen Sie die Deckelverschraubung (Position B in der vorangegangenen Abbildung). 3.

  • Seite 28: Verlegen Der Leitungen

    Montage 4.3 Verlegen der Leitungen Verlegen der Leitungen Verlegung der Leitungen vor der Montage Bevor Sie einen SCALANCE W786 an eine Wand oder auf das optional erhältliche Halteblech aufschrauben, müssen Sie die Leitungen für die Spannungsversorgung, für Ethernet und gegebenenfalls für die externen Antennen verlegen. Es gibt folgende Möglichkeiten: Bild 4-2 Seitenansicht eines SCALANCE W786 mit Leitungszuführung aus verschiedenen...
  • Seite 29 Montage 4.3 Verlegen der Leitungen Masseanschluss WARNUNG Gerät nicht ohne Erdung verwenden Für den sicheren Betrieb des Geräts ist es unbedingt notwendig, den Erdungsschluss mit einer entsprechenden Leitung zu versehen. Verwenden Sie das Gerät nicht ohne angeschlossene Erdungsleitung. Der Erdungsanschluss befindet sich auf der Gehäuserückseite (Gewinde M4, Schraubenlänge max.

  • Seite 30: Montage Ohne Adapter (Nur Wandmontage)

    Montage 4.4 Montage ohne Adapter (Nur Wandmontage) Montage ohne Adapter (Nur Wandmontage) Bohrbild Hinweis Einbaulage Hinsichtlich der Einbaulage des Gerätes ist Folgendes zu beachten: • Geräte mit internen Antennen müssen Sie so ausrichten, dass die Charakteristik der internen Antennen berücksichtigt wird (siehe Technische Daten der Antenne --> Felddiagramme).
  • Seite 31 Montage 4.4 Montage ohne Adapter (Nur Wandmontage) Vorgehensweise Bild 4-5 Wandmontage eines SCALANCE W786 Führen Sie folgende Schritte durch, um einen SCALANCE W786 auf eine Wand aufzuschrauben: 1. Führen Sie die Leitungen in das Gehäuse des SCALANCE W786 ein (Position A in der vorangegangenen Abbildung).
  • Seite 32 Montage 4.4 Montage ohne Adapter (Nur Wandmontage) Option: Gewindebohrungen auf der Gehäuserückseite In sehr dünnen Wänden können häufig keine Dübel für die Verschraubung eingebracht werden. Um auch in diesen Fällen eine Wandmontage zu ermöglichen, befinden sich auf der Gehäuserückseite des SCALANCE W786 vier Gewindebohrungen M4. Das Bohrbild ist ein Quadrat mit der Seitenlänge 100 mm.

  • Seite 33: Montage Mit Halteblech

    Montage 4.5 Montage mit Halteblech Montage mit Halteblech 4.5.1 Wandmontage des Halteblechs Bohrbild Hinweis Einbaulage Hinsichtlich der Einbaulage des Gerätes ist folgendes zu beachten: • Geräte mit internen Antennen müssen Sie so ausrichten, dass die Charakteristik der internen Antennen berücksichtigt wird (siehe Technische Daten der Antenne --> Felddiagramme).
  • Seite 34 Montage 4.5 Montage mit Halteblech Vorgehensweise Befestigen Sie das Halteblech mit vier Schrauben auf der Wand. Die Schrauben sind nicht im Lieferumfang enthalten. Art und Länge der Schrauben hängen von der Beschaffenheit der Wand ab. Art der Schrauben: ● für Holzwände: Holzschraube 4 x 30 mm ●...

  • Seite 35: Aufschrauben Des Abdeckblechs Für Die Kabelzuführung Auf Das Halteblech

    Montage 4.5 Montage mit Halteblech 4.5.2 Aufschrauben des Abdeckblechs für die Kabelzuführung auf das Halteblech Schutz der Kabelzuführung gegen starkes Strahlwasser Die Verkabelung eine SCALANCE W786 wird auf der Gehäuserückseite aus dem Gerät herausgeführt. Die Gehäuseabdichtung kann ihre Funktion nur erfüllen, wenn sie nicht direkt starkem Strahlwasser ausgesetzt ist.
  • Seite 36 Montage 4.5 Montage mit Halteblech Vorgehensweise Bild 4-8 Aufstecken und Aufschrauben des Abdeckblechs für die Kabelzuführung Führen Sie folgende Schritte durch, um das Abdeckblech für die Kabelzuführung auf das Halteblech aufzuschrauben: 1. Stecken Sie das Abdeckblech von unten auf das Halteblech, bis die beiden Laschen (Position A in der vorangegangenen Abbildung) in die Unterkante des Halteblechs eingreifen.

  • Seite 37: Montage Des Halteblechs Auf Einer S7-300-Profilschiene

    Montage 4.5 Montage mit Halteblech 4.5.3 Montage des Halteblechs auf einer S7-300-Profilschiene Vorgehensweise Bild 4-9 Seitenansicht eines Halteblechs auf einer S7-300-Profilschiene Führen Sie folgende Schritte durch, um das Halteblech auf einer S7-300-Profilschiene zu montieren: 1. Setzen Sie das Halteblech mit den beiden vorstehenden Haken auf die Oberkante der S7-300-Profilschiene (Position A in der vorangegangenen Abbildung).

  • Seite 38: Montage Des Halteblechs Auf Einer Hutschiene

    Montage 4.5 Montage mit Halteblech 4.5.4 Montage des Halteblechs auf einer Hutschiene Vorgehensweise Bild 4-10 Halteblech mit Befestigungselementen für die Hutschienenmontage Führen Sie folgende Schritte durch, um das Halteblech auf einer Hutschiene zu montieren: 1. Setzen Sie das Halteblech mit den beiden Montagelaschen (Position A in der vorangegangenen Abbildung) auf die Oberkante der Hutschiene.

  • Seite 39: Mastmontage Des Halteblechs

    Montage 4.5 Montage mit Halteblech 4.5.5 Mastmontage des Halteblechs Vorgehensweise Bild 4-11 Halteblech mit Schlauchklemmen für die Mastmontage Führen Sie folgende Schritte durch, um das Halteblech an einem Mast zu montieren: 1. Führen Sie die Schlauchklemmen durch die Aufnahmen des Halteblechs (Position A in der vorangegangenen Abbildung).

  • Seite 40: Montage/Demontage Des Scalance W786 Auf Ein Halteblech

    Montage 4.5 Montage mit Halteblech 4.5.6 Montage/Demontage des SCALANCE W786 auf ein Halteblech Vorgehensweise bei der Montage Bild 4-12 Aufstecken eines SCALANCE W786 auf ein Halteblech Führen Sie folgende Schritte durch, um einen SALANCE W786 auf einem Halteblech zu montieren: 1.
  • Seite 41 Montage 4.5 Montage mit Halteblech 3. Schwenken Sie den SCALANCE W786, bis er in den Ausklinkungen an der Unterkante des Halteblechs (Position C in der vorangegangenen Abbildung) einrastet. Bild 4-13 Aufschrauben eines SCALANCE W786 auf einem Halteblech 4. Verschrauben Sie den SCALANCE W786 mit den drei M4-Schrauben, die zum Lieferumfang des Halteblechs gehören (Position D in der vorangegangenen Abbildung), Anzugsmoment 1,8 Nm.
  • Seite 42 Montage 4.5 Montage mit Halteblech Vorgehensweise bei der Demontage Führen Sie folgende Schritte durch, um einen SALANCE W786 vom Halteblech zu demontieren: 1. Lösen Sie die Verschraubung von SCALANCE W786 und Halteblech. 2. Drücken Sie die beiden Laschen an der Unterkante des Halteblechs (Position C in der ersten Abbildung dieses Kapitels) nach unten (z.

  • Seite 43: Anschließen

    Anschließen Allgemeine Sicherheitshinweise für den SCALANCE W786C WARNUNG Lebensgefahr durch Netzspannung Nach der Demontage des Gehäusedeckels besteht die Gefahr, im Bereich der Anschlussklemmen des Stromversorgungsadapters spannungsführende Teile zu berühren. Das Öffnen des Geräts sowie alle Tätigkeiten am geöffneten Gerät (zum Beispiel Anschließen und Abklemmen von Leitungen, Bedienen des Reset-Tasters) dürfen deshalb nur von einer Elektrofachkraft vorgenommen werden! SCALANCE W786C...

  • Seite 44: Blitzschutz, Versorgungsspannung Und Erdung

    Anschließen 5.2 Blitzschutz, Versorgungsspannung und Erdung Blitzschutz, Versorgungsspannung und Erdung Hinweise zum Blitzschutz WARNUNG Lebensgefahr durch Blitzschlag Antennen im Außenbereich müssen sich im Fangbereich eines Blitzableiters befinden. Stellen Sie sicher, dass für alle von außen eingeführten leitfähigen Systeme die Möglichkeit eines Blitzschutz-Potenzialausgleichs gegeben ist.
  • Seite 45 Anschließen 5.2 Blitzschutz, Versorgungsspannung und Erdung Sicherheitskleinspannung WARNUNG Lebensgefahr durch Überspannung, Brandgefahr Die Geräte SCALANCE W700 sind für den Betrieb mit einer direkt anschließbaren Sicherheitskleinspannung oder mit den als Zubehör erhältlichen Stromversorgungsadaptern (nur für das Gerät SCALANCE W786 verfügbar) ausgelegt. Deshalb dürfen an die Versorgungsanschlüsse nur Sicherheitskleinspannungen (SELV) mit begrenzter Leistung (LPS) nach IEC950/EN60950/VDE0805 angeschlossen werden (Ausnahme: Stromversorgungsadapter für AC 100 - 240 V für den SCALANCE W786).
  • Seite 46 Anschließen 5.2 Blitzschutz, Versorgungsspannung und Erdung Notice for USA/Canada (UL Requirements) When an external antenna or the device itself is located outdoor: - The Ethernet-Port (RJ45) is considered a TNV-1 circuit (according IEC 60950-1). Connected Ethernet circuits must fulfill TNV-1 requirements (SELV circuits are not sufficient). - The device must be properly earthed at the chassis earthing terminal.
  • Seite 47 Anschließen 5.2 Blitzschutz, Versorgungsspannung und Erdung Allgemeine Hinweise zur Verwendung in explosionsgefährdeten Bereichen entsprechend UL-HazLoc WARNUNG EXPLOSIONSGEFAHR Sie dürfen spannungsführende Leitungen nur trennen oder anschließen, wenn die Spannungsversorgung ausgeschaltet ist oder wenn sich das Gerät in einem Bereich ohne entflammbare Gas-Konzentrationen befindet. Dieses Gerät ist nur für den Einsatz in Bereichen gemäß...

  • Seite 48: Geeignete Leitungen Für Spannungsversorgung Und Ethernet

    Anschließen 5.3 Geeignete Leitungen für Spannungsversorgung und Ethernet Geeignete Leitungen für Spannungsversorgung und Ethernet Spezifikation der Leitungen Die folgende Tabelle führt auf, welche Anforderungen eine Leitung abhängig vom Einsatzfall erfüllen muss. Einsatzfall Spezifikation Direkteinspeisung DC 24 V Runder Kabelquerschnitt mit •...
  • Seite 49 Anschließen 5.3 Geeignete Leitungen für Spannungsversorgung und Ethernet Einsatzfall Spezifikation Lichtwellenleiter Multimode FO Standard Cable GP (für Gerätevarianten, die über optische An- Artikelnummer: 6XV1873-2A schlüsse verfügen) Minimaler Biegeradius 65 mm. Detailinformationen zu vorkonfektionierten Kabellän- gen und Steckern finden Sie im "Katalog IK PI". FO Robust Cable GP 2G50/125/900 Artikelnummer: 6XV1873-2R Halogenfreie, UV-resistente Leitung für den Innen-...

  • Seite 50: Anschließen Der Leitungen

    Anschließen 5.4 Anschließen der Leitungen Anschließen der Leitungen Vorgehensweise WARNUNG Lebensgefahr durch Netzspannung Bei einem nicht einwandfrei abgedichteten Gehäuse besteht Lebensgefahr durch Netzspannung, wenn der SCALANCE W786 Spritzwasser oder Feuchtigkeit ausgesetzt ist. Beachten Sie unbedingt die folgenden Sicherheitsregeln. • Schalten Sie die Leitung für die Stromversorgung vor dem Anschließen spannungslos. •...
  • Seite 51 Anschließen 5.4 Anschließen der Leitungen Bild 5-1 Anschließen einer Leitung und Anbringen der Zugentlastungsklammer Führen Sie folgende Schritte durch, um Leitungen mit dem SCALANCE W786 zu verbinden: 1. Schließen Sie die Leitungen an den entsprechenden Kontakten an. (Position A in der vorangegangenen Abbildung) Es gibt folgende Möglichkeiten: –...
  • Seite 52 Anschließen 5.4 Anschließen der Leitungen SCALANCE W786 enthalten). Weitere Informationen dazu finden Sie im Kapitel "Anschluss eines Stromversorgungsadapters". 2. Setzen Sie eine Zugentlastungsklammer auf das angeschlossene Kabel. Der verzahnte Teil der Klammer muss dabei das Kabel vollständig umschließen (wie in Position B der vorangegangenen Abbildung dargestellt).

  • Seite 53: Anschließen Der Spannungsversorgung

    Anschließen 5.5 Anschließen der Spannungsversorgung Anschließen der Spannungsversorgung Mögliche Versorgungsspannungen Für die Spannungsversorgung des SCALANCE W786 gibt es folgende Möglichkeiten: Direkteinspeisung DC 24 V - Gleichspannung Zum Lieferumfang des SCALANCE W786 gehört ein 2-poliger Klemmenblock. Stromversorgungsadapter DC 12 bis 24 V - Gleichspannung Der Stromversorgungsadapter Power Supply PS791-2DC ist als Zubehör erhältlich, Artikelnummer: 6GK5791-2DC00-0AA0 Stromversorgungsadapter AC 100 bis 240 V Wechselspannung...
  • Seite 54 Anschließen 5.5 Anschließen der Spannungsversorgung Vorgehensweise beim Anschließen des mitgelieferten Steckers für Direkteinspeisung DC 24 V Die Leitung für die Direkteinspeisung wird mit dem mitgelieferten Stecker an den SCALANCE W786 angeschlossen. Der Stecker ist verpolungssicher und kann nur in die linke Hälfte der Gehäusebuchse eingesetzt werden.
  • Seite 55 Anschließen 5.5 Anschließen der Spannungsversorgung Hinweis Erdungsanschluss Das Gerät verfügt über einen Erdungsanschluss auf der Geräterückseite. Sie müssen den Erdungsanschluss montieren, bevor Sie das Gehäuse befestigen. Beachten Sie die Hinweise im Kapitel Verlegen der Leitungen (Seite 28). Führen Sie folgende Schritte durch, um eine Leitung DC 24 V an den SCALANCE W786 anzuschließen: 1.

  • Seite 56: Anschließen Eines Stromversorgungsadapters

    Anschließen 5.6 Anschließen eines Stromversorgungsadapters Anschließen eines Stromversorgungsadapters Optionen für die Eingangsspannung Den optional erhältlichen Stromversorgungsadapter gibt es in zwei Ausführungen: ● Stromversorgungsadapter für DC 12 bis 24 V Gleichspannung Power Supply PS791-2DC Artikelnummer: 6GK5791-2DC00-0AA0 ● Stromversorgungsadapter für AC 100 bis 240 V Wechselspannung Power Supply PS791-2AC Artikelnummer: 6GK5791-2AC00-0AA0 Hinweis...
  • Seite 57 Anschließen 5.6 Anschließen eines Stromversorgungsadapters WARNUNG Lebensgefahr durch Netzspannung Das Öffnen des Geräts und das Anschließen des Stromversorgungsadapters darf nur von einer Elektrofachkraft vorgenommen werden. Leitungen für die Spannungsversorgung dürfen nur in spannungslosem Zustand angeschlossen oder abgeklemmt werden. Nehmen Sie den SCALANCE W786 erst in Betrieb, nachdem Sie den Gehäusedeckel wieder aufgeschraubt haben und dadurch Schutz gegen die Berührung spannungsführender Teile besteht.
  • Seite 58 Anschließen 5.6 Anschließen eines Stromversorgungsadapters Gilt nur für den Stromversorgungsadapter PS791-2AC (AC 100 bis 240 V) WARNUNG Lebensgefahr durch Netzspannung Die Zugentlastungsklammer kann unter ungünstigen Umständen die Isolation der Leitung beschädigen. Dadurch besteht die Gefahr, über die Zugentlastungsklammer lebensgefährliche Spannung zu berühren. Verwenden Sie für eine Leitung mit AC 100 bis 240 V ausschließlich die isolierte Zugentlastungsklammer, die zum Lieferumfang des Stromversorgungsadapters gehört.
  • Seite 59 Anschließen 5.6 Anschließen eines Stromversorgungsadapters Führen Sie folgende Schritte durch, um einen Stromversorgungsadapter zu montieren und anzuschließen: 1. Setzen Sie den Stromversorgungsadapter, wie oben dargestellt, in den SCALANCE W786 ein. – Der Stecker auf der Rückseite des Stromversorgungsadapters muss dabei vollständig in der Gehäusebuchse einrasten.

  • Seite 60: Anschließen An Industrial Ethernet

    Anschließen 5.7 Anschließen an Industrial Ethernet Anschließen an Industrial Ethernet Die Ethernetleitung wird beim W786 über eine RJ45-Buchse (Kupferleitung) angeschlossen. Die nachfolgende Abbildung zeigt die Position der Ethernet-Schnittstelle bei geöffnetem Gehäusedeckel: Bild 5-6 Position der Ethernet-Schnittstelle Gerätevariante W786-x RJ45 Führen Sie folgende Schritte durch, um eine Ethernet-Leitung an einen SCALANCE W786 mit RJ45-Buchse anzuschließen: 1.

  • Seite 61: Stecktransceiver Sfp/Sfp

    Temperaturgrenzen liegen. ACHTUNG Nur zugelassene Stecktransceiver verwenden Bei Verwendung von SFPs, die nicht von der Siemens AG freigegebenen sind, kann Siemens keine Verantwortung für die spezifikationsgemäße Funktion des Geräts übernehmen. Bei Verwendung von nicht durch Siemens freigegebenen Komponenten kann Siemens deren Kompatibilität und eine risikofreie Verwendung dieser Komponenten nicht...
  • Seite 62 Anschließen 5.8 Stecktransceiver SFP/SFP+ Detailinformationen zur Montage und zum Anschließen von Stecktransceivern finden Sie in der "Betriebsanleitung Stecktransceiver SFP/SFP+". Dieses Dokument ist auf der CD enthalten, die zum Lieferumfang des SCALANCE W786 bzw. W786C gehört. ACHTUNG Einsetzen und Entnehmen der Stecktransceiver nur im spannungslosen Zustand Stecktransceiver SFP/SFP+ dürfen nur dann in einen SFP-Schacht eingesetzt oder aus diesem entfernt werden, wenn die Spannungsversorgung des Geräts abgeschaltet ist.

  • Seite 63: Anschließen Externer Antennen

    Anschließen 5.9 Anschließen externer Antennen Anschließen externer Antennen Vorgehensweise beim Anschließen externer Antennen Hinweis • Werden bei Access Points mit zwei IWLAN-Interfaces beide Interfaces im gleichen Frequenzbereich betrieben, – dann muss der Abstand der Antennen, die an R1A1, R1A2, R1A3 angeschlossen sind, mindestens 1 m zu den Antennen an R2A1, R2A2, R2A3 betragen.
  • Seite 64 Anschließen 5.9 Anschließen externer Antennen Führen Sie folgende Schritte durch, um eine Leitung für eine externe Antenne an einen SCALANCE W786 anzuschließen: 1. Setzen Sie den Stecker der Antennen-Leitung auf die R-SMA-Buchse und schrauben Sie die Überwurfmutter des Steckers auf die Buchse (Gabelschlüssel SW8), Anzugsmoment 1 Nm.

  • Seite 65: Technische Daten

    Technische Daten Technische Daten (SCALANCE W786C-2) Die nachfolgend aufgeführten technischen Daten gelten für folgende Geräte: ● SCALANCE W786C-2 RJ45 ● SCALANCE W786C-2IA RJ45 ● SCALANCE W786C-2 SFP Hinweis Detailinformationen zur Sendeleistung und zur Empfängerempfindlichkeit finden Sie im Dokument "Leistungsdaten 802.11abgn PCIe Minicard / Characteristics 802.11abgn PCIe Minicard"...
  • Seite 66 Technische Daten 6.1 Technische Daten (SCALANCE W786C-2) Technische Daten Zulässige Leitungslängen (Ethernet) (Alternative Kombinationen pro Län- genbereich) IE TP Torsion Cable 0 ... 55 m 0 ... 45 m + 10 m TP Cord IE FC TP Marine Cable 0 ... 85 m IE FC TP Trailing Cable 0 ...
  • Seite 67 Technische Daten 6.1 Technische Daten (SCALANCE W786C-2) Technische Daten Zulässige Umgebungsbedingungen Umgebungstemperatur Betrieb mit AC 100 V ... 240 V -40 °C ... +60 °C Beachten Sie auch die bei den Zu- lassungen angegebenen Tempera- turbereiche. Maximale Umgebungstemperatur Bei SFP-Varianten abhängig vom Stecktransceiver : während Betrieb SFP992-1 +60 °C...

  • Seite 68: Felddiagramme Interne Antennen Scalance W786

    Technische Daten 6.2 Felddiagramme Interne Antennen SCALANCE W786 Felddiagramme Interne Antennen SCALANCE W786 Horizontales Felddiagramm 2500 MHz Vertikales Felddiagramm 2500 MHz SCALANCE W786C Betriebsanleitung, 07/2019, A5E03692138-12...
  • Seite 69 Technische Daten 6.2 Felddiagramme Interne Antennen SCALANCE W786 Horizontales Felddiagramm 5800 MHz Vertikales Felddiagramm 5800 MHz SCALANCE W786C Betriebsanleitung, 07/2019, A5E03692138-12...

  • Seite 71: Maßbild Scalance W786

    Maßbild SCALANCE W786 Vorderansicht und Draufsicht des SCALANCE W786 SCALANCE W786C Betriebsanleitung, 07/2019, A5E03692138-12...
  • Seite 72 Maßbild SCALANCE W786 SCALANCE W786C Betriebsanleitung, 07/2019, A5E03692138-12...

  • Seite 73: Zulassungen

    Zulassungen Die Zulassungen der Produkte finden Sie in dem Nachschlagewerk "Zulassungen SCALANCE W700 802.11n" auf den Internetseiten des Siemens Industry Online Support: ● über die Suchfunktion unter Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/) ● über die Suchfunktion unter Industrielle Kommunikation (https://support.industry.siemens.com/cs/ww/de/ps/15859/cert) Geben Sie die Beitrags-ID des jeweiligen Handbuchs als Suchbegriff ein.
  • Seite 74 Zulassungen SCALANCE W786C Betriebsanleitung, 07/2019, A5E03692138-12...

  • Seite 75: Index
