Endress+Hauser Proline Promag P 500 PROFINET Betriebsanleitung

Endress+Hauser Proline Promag P 500 PROFINET Betriebsanleitung

Magnetisch-induktives durchflussmessgerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

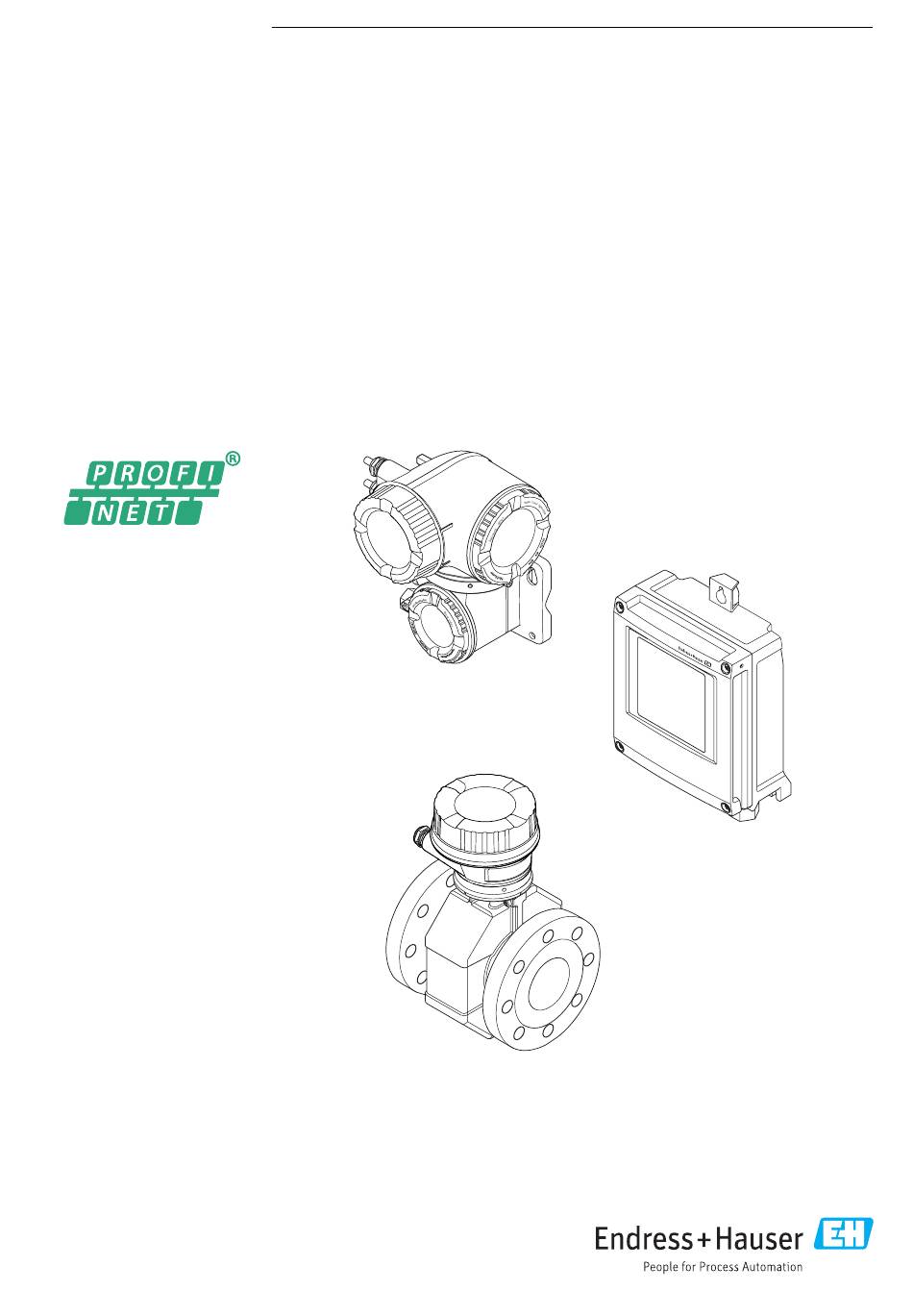

BA01724D/06/DE/04.19
71451136
2019-09-16
Gültig ab Version
01.01.zz (Gerätefirmware)
Products
Betriebsanleitung
Proline Promag P 500
PROFINET
Magnetisch-induktives Durchflussmessgerät
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promag P 500 PROFINET

Inhaltszusammenfassung für Endress+Hauser Proline Promag P 500 PROFINET

  • Seite 1 Products Solutions Services BA01724D/06/DE/04.19 71451136 2019-09-16 Gültig ab Version 01.01.zz (Gerätefirmware) Betriebsanleitung Proline Promag P 500 PROFINET Magnetisch-induktives Durchflussmessgerät...
  • Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Proline Promag P 500 PROFINET Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 6 Montage ......23 Dokumentfunktion .
  • Seite 4 Inhaltsverzeichnis Proline Promag P 500 PROFINET 10.5 Messgerät konfigurieren ....111 Bedienungsmöglichkeiten ..73 10.5.1 Messstellenbezeichnung festlegen . . 112 Übersicht zu Bedienungsmöglichkeiten .
  • Seite 5 13.2 Mess- und Prüfmittel ....215 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 216 14.1 Allgemeine Hinweise .

  • Seite 6: Hinweise Zum Dokument

    Hinweise zum Dokument Proline Promag P 500 PROFINET Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.

  • Seite 7: Werkzeugsymbole

    Proline Promag P 500 PROFINET Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Torxschraubendreher Kreuzschlitzschraubendreher Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.

  • Seite 8: Dokumentation

    Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Detaillierte Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...

  • Seite 9: Sicherheitshinweise

    Proline Promag P 500 PROFINET Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.

  • Seite 10: Restrisiken

    HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.

  • Seite 11: It-Sicherheit

    Proline Promag P 500 PROFINET Sicherheitshinweise IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsan- leitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie-...

  • Seite 12: Infrastruktur Modus

    Sicherheitshinweise Proline Promag P 500 PROFINET Anwenderspezifischer Freigabecode Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann durch den veränderbaren, anwenderspezifi- schen Freigabecode geschützt werden (→  152). Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen).
  • Seite 13 Proline Promag P 500 PROFINET Sicherheitshinweise die Vergabe von Zutrittsberechtigungen und auch technische Maßnahmen wie zum Bei- spiel eine Netzwerksegmentierung. Messumformer mit einer Ex de Zulassung dürfen nicht über die Serviceschnittstelle (CDI-RJ45) angeschlossen werden! Bestellmerkmal "Zulassung Messumformer + Sensor", Optionen (Ex de): BA, BB, C1, C2, GA, GB, MA, MB, NA, NB Das Gerät kann in eine Ringtopologie eingebunden werden.

  • Seite 14: Produktbeschreibung

    Produktbeschreibung Proline Promag P 500 PROFINET Produktbeschreibung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Mess- umformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über Verbindungskabel miteinander verbunden. Produktaufbau Zwei Geräteausführungen des Messumformers sind verfügbar. 3.1.1 Proline 500 – digital Signalübertragung: Digital...
  • Seite 15 Proline Promag P 500 PROFINET Produktbeschreibung 3.1.2 Proline 500 Signalübertragung: Analog Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" Für den Einsatz in Anwendungen, bei denen besondere Anforderungen aufgrund der Umgebungs- oder Betriebsbedingungen gefordert sind. Die Elektronik befindet sich im Messumformer, dadurch besonders geeignet: •...

  • Seite 16: Warenannahme Und Produktidenti

    • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  17. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung:...

  • Seite 17: Messumformer-Typenschild

    • Die Kapitel "Weitere Standarddokumentation zum Gerät" →  8 und "Geräteabhängige Zusatzdokumentation" →  8 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild Proline 500 –...
  • Seite 18 Warenannahme und Produktidentifizierung Proline Promag P 500 PROFINET Proline 500 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  4 Beispiel für ein Messumformer-Typenschild Herstellungsort Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Schutzart Raum für Zulassungen: Einsatz im explosionsgefährdeten Bereich...

  • Seite 19: Messaufnehmer-Typenschild

    Proline Promag P 500 PROFINET Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029205  5 Beispiel für Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  19 Durchfluss;...

  • Seite 20: Symbole Auf Messgerät

    Warenannahme und Produktidentifizierung Proline Promag P 500 PROFINET 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.

  • Seite 21: Lagerung Und Transport

    Proline Promag P 500 PROFINET Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.

  • Seite 22: Messgeräte Mit Hebeösen

    Lagerung und Transport Proline Promag P 500 PROFINET 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.

  • Seite 23: Montage

    Proline Promag P 500 PROFINET Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort A0029343 Den Einbau des Messaufnehmers in eine Steigleitung bevorzugen. Dabei auf einen aus- reichenden Abstand zum nächsten Rohrbogen achten: h ≥ 2 × DN Bei Fallleitung Bei Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Messaufnehmer ein Siphon mit einem Belüftungsventil vorsehen.

  • Seite 24: Einbaulage

    Montage Proline Promag P 500 PROFINET Bei hohem Eigengewicht DN ≥ 350 (14") A0016276 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung). Einbaulage Empfehlung Vertikale Einbaulage A0015591...

  • Seite 25: Ein- Und Auslaufstrecken

    Proline Promag P 500 PROFINET Montage A0029344 MSÜ-Elektrode für die Leerrohrüberwachung Messelektroden für die Signalerfassung Bezugselektrode für den Potenzialausgleich Messgeräte mit dem Elektroden aus Tantal oder Platin können ohne MSÜ-Elektrode bestellt werden. In dem Fall erfolgt die Leerrohrüberwachung über die Messelektro- den.
  • Seite 26 Montage Proline Promag P 500 PROFINET Bei Betrieb im Freien: • Messgerät an einer schattigen Stelle montieren. • Direkte Sonneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. • Starke Bewitterung vermeiden. Systemdruck A0028777 Um die Gefahr eines Unterdrucks zu vermeiden und somit mögliche Schäden an der Mess- rohrauskleidung, Messaufnehmer nicht auf der ansaugenden Seite von Pumpen einbauen.
  • Seite 27 Proline Promag P 500 PROFINET Montage WARNUNG Überhitzung der Messelektronik durch Wärmeisolierung! ‣ Die Gehäusestütze dient der Wärmeabfuhr und ist vollständig freizuhalten. Die Isola- tion des Messaufnehmers darf bis maximal zur Oberkante der beiden Messaufnehmer- Halbschalen erfolgen. max. A0031216 Anpassungsstücke Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545...

  • Seite 28: Spezielle Montagehinweise

    Montage Proline Promag P 500 PROFINET 6.1.3 Spezielle Montagehinweise Wetterschutzhaube 213 (8.4) 203 (8.0) A0029552  8 Wetterschutzhaube Proline 500 – digital 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  9 Wetterschutzhaube Proline 500 Einsatz im Erdeinbau Für Einsatz im Erdeinbau ist eine Getrenntausführung in IP68 optional erhältlich.

  • Seite 29: Messgerät Montieren

    Proline Promag P 500 PROFINET Montage Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messumformer Für die Pfostenmontage: • Messumformer Proline 500 – digital • Gabelschlüssel SW 10 • Torxschraubendreher TX 25 • Messumformer Proline 500 Gabelschlüssel SW 13 Für die Wandmontage: Bohrmaschine mit Bohrer ⌀...

  • Seite 30: Dichtungen Montieren

    Montage Proline Promag P 500 PROFINET Dichtungen montieren VORSICHT Bildung einer elektrisch leitenden Schicht auf der Messrohr-Innenseite möglich! Kurzschlussgefahr des Messsignals. ‣ Keine elektrisch leitenden Dichtungsmassen wie Graphit verwenden. Bei der Montage von Dichtungen folgende Punkte beachten: 1. Bei Verwendung von DIN-Flanschen: Nur Dichtungen nach DIN EN 1514-1 verwen- den.

  • Seite 31: Schrauben-Anziehdrehmomente Für Asme B16.5, Class

    Proline Promag P 500 PROFINET Montage Nennweite Druckstufe Schrauben Flanschblattdicke Max. Schrauben-Anziehdreh- moment [Nm] [mm] [bar] [mm] [mm] PTFE PN 16 12 × M20 PN 25 12 × M24 PN 10 12 × M20 – PN 16 12 × M24 –...

  • Seite 32: Maximale Schrauben-Anziehdrehmomente Für Jis B2220

    Montage Proline Promag P 500 PROFINET Nennweite Druckstufe Schrauben Max. Schrauben-Anziehdrehmoment [Nm] ([lbf · ft]) [mm] [in] [psi] [in] PTFE Class 150 8 × ¾ 106 (78) 86 (63) Class 300 12 × ¾ 73 (54) 67 (49) Class 150 8 ×...

  • Seite 33: Messumformergehäuse Montieren: Proline 500 - Digital

    Proline Promag P 500 PROFINET Montage Schrauben-Anziehdrehmomente für AS 2129, Table E Nennweite Schrauben Max. Schrauben-Anziehdrehmo- ment [Nm] [mm] [mm] PTFE 4 × M12 4 × M16 Schrauben-Anziehdrehmomente für AS 4087, PN 16 Nennweite Schrauben Max. Schrauben-Anziehdrehmo- ment [Nm] [mm]...

  • Seite 34: Wandmontage

    Montage Proline Promag P 500 PROFINET Pfostenmontage WARNUNG Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers aus Kunststoff. ‣ Befestigungsschrauben gemäß Anziehdrehmoment anziehen: 2 Nm (1,5 lbf ft) ø 20…70 TX 25 ø ( 0.79…2.75) SW 10 A0029051  10 Maßeinheit mm (in)

  • Seite 35: Proline 500

    Proline Promag P 500 PROFINET Montage 2. Dübel in Bohrlöcher einsetzen. 3. Befestigungsschrauben leicht einschrauben. 4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen. 5. Befestigungsschrauben anziehen. 6.2.5 Messumformergehäuse montieren: Proline 500 VORSICHT Zu hohe Umgebungstemperatur! Überhitzungsgefahr der Elektronik und Deformation des Gehäuses möglich.

  • Seite 36: Messumformergehäuse Drehen: Pro- Line 500

    Montage Proline Promag P 500 PROFINET Pfostenmontage WARNUNG Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei": Messumformer aus Guss haben ein hohes Eigengewicht. Instabile Halterung bei Montage an einem nicht fest stehenden Pfosten. ‣ Den Messumformer nur an einen fest stehenden Pfosten mit einem stabilen Unter- grund montieren.

  • Seite 37: Anzeigemodul Drehen: Proline 500

    Proline Promag P 500 PROFINET Montage 6.2.7 Anzeigemodul drehen: Proline 500 Um die Ablesbar- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht wer- den. – – – 3 mm A0030035 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben.

  • Seite 38: Elektrischer Anschluss

    Elektrischer Anschluss Proline Promag P 500 PROFINET Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 10 A) in die Anlageninstallation integriert werden.
  • Seite 39 Proline Promag P 500 PROFINET Elektrischer Anschluss Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Kabeldurchmesser • Mit ausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
  • Seite 40 Elektrischer Anschluss Proline Promag P 500 PROFINET Auswahl des Verbindungskabels zwischen Messumformer und Messaufnehmer Abhängig vom Messumformertyp und Zonen Installation A0032477 Messumformer Proline 500 digital Messumformer Proline 500 Messaufnehmer Promag Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 Explosionsgefährdeter Bereich: Zone 1;...
  • Seite 41 Proline Promag P 500 PROFINET Elektrischer Anschluss Kabellängen bei Einsatz im Nicht Explosionsgefährdeter Explosionsgefährdeter Bereich, Bereich: Zone 1; Querschnitt Explosionsgefährdeter Class I, Division 1 Bereich: Zone 2; Class I, Divi- sion 2 1,50 mm (AWG 15) 300 m (1 000 ft)

  • Seite 42: Klemmenbelegung

    Elektrischer Anschluss Proline Promag P 500 PROFINET A0029151  14 Kabelquerschnitt Elektrodenkabel Spulenstromkabel Ader Aderisolation Aderschirm Adermantel Aderverstärkung Kabelschirm Außenmantel Verstärkte Verbindungskabel Verstärkte Verbindungskabel mit einem zusätzlichen, metallischen Verstärkungsgeflecht sollten verwendet werden bei: • Erdverlegung • Gefahr von Nagetierfraß Einsatz in elektrisch stark gestörter Umgebung Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen →...

  • Seite 43: Verfügbare Gerätestecker

    Proline Promag P 500 PROFINET Elektrischer Anschluss 7.1.4 Verfügbare Gerätestecker Gerätestecker dürfen nicht in explosionsgefährdeten Bereichen eingesetzt werden! Bestellmerkmal "Eingang; Ausgang 1", Option RA "PROFINET" Bestellmerkmal Kabeleinführung/Anschluss "Elektrischer Anschluss" L, N, P, U Stecker M12 × 1 – 1) 2)

  • Seite 44: Verbindungskabel Vorbereiten: Proline 500 - Digital

    Elektrischer Anschluss Proline Promag P 500 PROFINET 7.1.7 Verbindungskabel vorbereiten: Proline 500 – digital Bei der Konfektionierung des Verbindungskabels folgende Punkte beachten: ‣ Bei Kabeln mit feindrahtigen Adern (Litzenkabel): Adern mit Aderendhülsen versehen. Messumformer Messaufnehmer 90 (3.54)* 70 (2.76) 50 (1.97) 20 (0.8)*...
  • Seite 45 Proline Promag P 500 PROFINET Elektrischer Anschluss Messumformer Elektrodenkabel Spulenstromkabel (3.54) 100 (3.94)* 70 (2.76) 80 (3.15) 50 (1.97) 50 (1.97) 17 (0.67) 8 (0.3) 10 (0.4) 8 (0.3) A0029329 A0029326 Messaufnehmer Elektrodenkabel Spulenstromkabel 20 (0.8)* 20 (0.8)* 160 (6.30)* 170 (6.7)*...

  • Seite 46: Messgerät Anschließen: Proline 500 - Digital

    Elektrischer Anschluss Proline Promag P 500 PROFINET Messgerät anschließen: Proline 500 – digital HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
  • Seite 47 Proline Promag P 500 PROFINET Elektrischer Anschluss Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": • Option A "Alu beschichtet" • Option L "Guss, rostfrei" 10 (0.4) 3 mm TX 20 TX 20 22 mm 24 mm A0029616 1.
  • Seite 48 Elektrischer Anschluss Proline Promag P 500 PROFINET Verbindungskabel am Messumformer anschließen TX 20 TX 20 10 (0.4) 22 mm 24 mm A0029597 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Klemmenabdeckung hochklappen. 4. Kabel durch die Kabeleinführung schieben. Um die Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.

  • Seite 49: Messumformer Anschließen

    Proline Promag P 500 PROFINET Elektrischer Anschluss 7.2.2 Messumformer anschließen A0028200 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang Anschluss Verbindungskabel Messaufnehmer - Messumformer Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne Schutzerde (PE) Neben dem Anschluss des Geräts über PROFINET und den verfügbaren Ein-/Ausgän-...
  • Seite 50 Elektrischer Anschluss Proline Promag P 500 PROFINET 6. Schutzleiter anschließen. 7. RJ45 Stecker einstecken. 8. Kabelverschraubungen fest anziehen.  Der Anschluss der PROFINET Verbindung ist damit abgeschlossen. Versorgungsspannung und weitere Ein-/Ausgänge anschließen TX 20 TX 20 10 (0.4) 22 mm...

  • Seite 51: Kabel Entfernen

    Proline Promag P 500 PROFINET Elektrischer Anschluss Kabel entfernen 3 (0.12) A0029598  15 Maßeinheit mm (in) 1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken. 2. Gleichzeitig das Kabelende aus der Klemme ziehen.

  • Seite 52: Messumformer In Ein Netzwerk Einbinden

    Elektrischer Anschluss Proline Promag P 500 PROFINET 7.2.3 Messumformer in ein Netzwerk einbinden In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine Einbindung des Geräts in ein Netzwerk dargestellt. Vorgehensweise für den korrekten Anschluss des Messumformers →  46.
  • Seite 53 Proline Promag P 500 PROFINET Elektrischer Anschluss In eine Ringtopologie einbinden Die Einbindung erfolgt über den Anschluss für die Signalübertragung (Ausgang 1) und dem Anschluss an der Serviceschnittstelle (CDI-RJ45). Beim Anschluss zu beachten: • Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmten Stecker (z.B. Fabrikat YAMAICHI ;...

  • Seite 54: Messgerät Anschließen: Proline 500

    Elektrischer Anschluss Proline Promag P 500 PROFINET Messgerät anschließen: Proline 500 HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
  • Seite 55 Proline Promag P 500 PROFINET Elektrischer Anschluss Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Gehäuse": • Option A "Alu beschichtet" • Option L "Guss, rostfrei" 10 (0.4) 3 mm 22 mm 24 mm A0029612 1. Sicherungskralle des Gehäusedeckels lösen.
  • Seite 56 Elektrischer Anschluss Proline Promag P 500 PROFINET Verbindungskabel am Messumformer anschließen 10 (0.4) 3 mm 22 mm 24 mm A0029592 1. Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.

  • Seite 57: Messumformer Anschließen

    Proline Promag P 500 PROFINET Elektrischer Anschluss 7.3.2 Messumformer anschließen A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45) Schutzerde (PE) Neben dem Anschluss des Geräts über PROFINET und den verfügbaren Ein-/Ausgän- gen stehen noch weitere Anschlussmöglichkeiten zur Verfügung:...
  • Seite 58 Elektrischer Anschluss Proline Promag P 500 PROFINET 22 mm 24 mm N ic t e r e r g ö f f iz e t e n s io r ir A0033722 7. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
  • Seite 59 Proline Promag P 500 PROFINET Elektrischer Anschluss 22 mm 24 mm – A0033984 4. Kabel gemäß Klemmenbelegung anschließen.  Klemmenbelegung Signalkabel: Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Klemmenbelegung Anschluss Versorgungsspannung: Aufkleber in der Klem- menabdeckung oder →  42.

  • Seite 60: Messumformer In Ein Netzwerk Einbinden

    Elektrischer Anschluss Proline Promag P 500 PROFINET 7.3.3 Messumformer in ein Netzwerk einbinden In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine Einbindung des Geräts in ein Netzwerk dargestellt. Vorgehensweise für den korrekten Anschluss des Messumformers →  54.

  • Seite 61: Potenzialausgleich Sicherstellen

    Proline Promag P 500 PROFINET Elektrischer Anschluss In eine Ringtopologie einbinden Die Einbindung erfolgt über den Anschluss für die Signalübertragung (Ausgang 1) und dem Anschluss an der Serviceschnittstelle (CDI-RJ45). Beim Anschluss zu beachten: • Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmten Stecker (z.B. Fabrikat YAMAICHI ;...

  • Seite 62: Anschlussbeispiel Standardfall

    Elektrischer Anschluss Proline Promag P 500 PROFINET 7.4.2 Anschlussbeispiel Standardfall Metallische, geerdete Rohrleitung A0016315  17 Potenzialausgleich über Messrohr 7.4.3 Anschlussbeispiele Sonderfälle Metallische, ungeerdete Rohrleitung ohne Auskleidung Diese Anschlussart erfolgt auch: • Bei nicht betriebsüblichem Potenzialausgleich • Bei vorhandenen Ausgleichsströmen...

  • Seite 63: Rohrleitung Mit Kathodenschutzeinrichtung

    Proline Promag P 500 PROFINET Elektrischer Anschluss A0029339  19 Potenzialausgleich über Erdungsklemme und Erdungsscheiben 1. Erdungsscheiben über das Erdungskabel mit der Erdungsklemme verbinden. 2. Erdungsscheiben auf Erdpotenzial legen. Rohrleitung mit Kathodenschutzeinrichtung Diese Anschlussart erfolgt nur, wenn die folgenden beiden Bedingungen erfüllt sind: •...

  • Seite 64: Elektrischer Anschluss

    Elektrischer Anschluss Proline Promag P 500 PROFINET Spezielle Anschlusshinweise 7.5.1 Anschlussbeispiele PROFINET A0028767  20 Anschlussbeispiel für PROFINET Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer PROFINET: MRP (Media Redundancy Protocol) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  38...
  • Seite 65 Proline Promag P 500 PROFINET Elektrischer Anschluss PROFINET: Systemredundanz S2 A0039553  21 Anschlussbeispiel Systemredundanz S2 Automatisierungssystem 1 (z.B. SPS) Synchronisation Automatisierungssysteme Automatisierungssystem 2 (z.B. SPS) Industrial Ethernet Managed Switch Messumformer Stromausgang 4-20 mA 4...20 mA A0028758  22 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv) Automatisierungssystem mit Stromeingang (z.B.

  • Seite 66: Relaisausgang

    Elektrischer Anschluss Proline Promag P 500 PROFINET Impuls-/Frequenzausgang 12345 A0028761  24 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  226 Schaltausgang A0028760  25 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →...

  • Seite 67: Stromeingang

    Proline Promag P 500 PROFINET Elektrischer Anschluss Stromeingang A0028915  27 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur) Messumformer Statuseingang A0028764  28 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS)
  • Seite 68 Elektrischer Anschluss Proline Promag P 500 PROFINET Gerätenamen über DIP-Schalter einstellen Über die DIP-Schalter 1…8 kann der hintere Teil des Gerätenamens eingestellt werden. Der Adressierbereich liegt dabei zwischen 1…254 (Werkseinstellung: Seriennummer des Geräts ) Übersicht DIP-Schalter DIP-Schalter Beschreibung Konfigurierbarer Teil des Gerätenamens Beispiel: Den Gerätenamen EH-PROMAG500-065 einstellen...
  • Seite 69 Proline Promag P 500 PROFINET Elektrischer Anschluss 1 2 3 4 5 6 7 8 Name of Station A0034497 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Klemmenabdeckung hochklappen. 4. Gewünschten Gerätename über die entsprechenden DIP-Schalter auf dem I/O-Elektronikmodul einstellen.

  • Seite 70: Default Ip-Adresse Aktivieren

    Elektrischer Anschluss Proline Promag P 500 PROFINET 5. Gerät wieder an die Energieversorgung anschließen.  Nach dem Neustart des Geräts wird die eingestellte Geräteadresse verwendet. Gerätenamen über Automatisierungssystem einstellen Um den Gerätenamen über das Automatisierungssystem einstellen zu können, müssen die DIP-Schalter 1…8 alle auf OFF (Werkseinstellung) oder alle auf ON stehen.

  • Seite 71: Schutzart Sicherstellen

    Proline Promag P 500 PROFINET Elektrischer Anschluss Default IP-Adresse über DIP-Schalter aktivieren: Proline 500 Stromschlaggefahr beim Öffnen des Messumformergehäuses. ‣ Vor dem Öffnen des Messumformergehäuses: ‣ Das Gerät von der Energieversorgung trennen. A0034499 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen.

  • Seite 72: Anschlusskontrolle

    Elektrischer Anschluss Proline Promag P 500 PROFINET Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?  Erfüllen die verwendeten Kabel die Anforderungen ?  Sind die montierten Kabel von Zug entlastet?  Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser- ...

  • Seite 73: Bedienungsmöglichkeiten

    Proline Promag P 500 PROFINET Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Xpert SMT70 Mobiles Handbediengerät Automatisierungssystem (z.B.

  • Seite 74: Aufbau Und Funktionsweise Des Bedienmenüs

    Bedienungsmöglichkeiten Proline Promag P 500 PROFINET Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  248 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü...

  • Seite 75: Bedienphilosophie

    Proline Promag P 500 PROFINET Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Lang- aufgabenorientiert Rolle "Bediener", "Instandhalter"...

  • Seite 76: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Bedienungsmöglichkeiten Proline Promag P 500 PROFINET Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts erfor- Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- dern: cken des Geräts aufgebaut:...

  • Seite 77: Anzeigebereich

    Proline Promag P 500 PROFINET Bedienungsmöglichkeiten Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgrößen Symbol Bedeutung Volumenfluss Leitfähigkeit Massefluss Summenzähler  Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge- stellt wird. Statuseingang Messkanalnummern...
  • Seite 78 Bedienungsmöglichkeiten Proline Promag P 500 PROFINET • Im Untermenü: Auslassungszeichen für Name vom aktuellen Anzeigesymbol für Menü dazwischen liegende • Untermenü • Im Wizard: Bedienmenüebenen • Wizard Anzeigesymbol für • Parameter Wizard ↓ ↓ ↓ Beispiele / ../ Anzeige / ../ Anzeige Zu den Anzeigesymbolen des Menüs: Kapitel "Anzeigebereich"...

  • Seite 79: Verriegelung

    Proline Promag P 500 PROFINET Bedienungsmöglichkeiten Verriegelung Symbol Bedeutung Parameter verriegelt Vor einem Parameternamen: Der Parameter ist verriegelt. • Durch einen anwenderspezifischen Freigabecode • Durch den Hardware-Verriegelungsschalter Wizard-Bedienung Symbol Bedeutung Wechselt zum vorherigen Parameter. Bestätigt den Parameterwert und wechselt zum nächsten Parameter.

  • Seite 80: Texteditor

    Bedienungsmöglichkeiten Proline Promag P 500 PROFINET Texteditor Xxxxxxx A B C D E F G H I J K M N O P Q R S T U V W A0034114  31 Für die Eingabe von Texten in Parametern (z.B. Messstellenbezeichnung)

  • Seite 81: Eingabe Steuern

    Proline Promag P 500 PROFINET Bedienungsmöglichkeiten Eingabe steuern Symbol Bedeutung Eingabeposition verschieben Eingabe verwerfen Eingabe bestätigen Zeichen links neben der Eingabeposition löschen Zeichen rechts neben der Eingabeposition löschen Alle eingegebenen Zeichen löschen 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü...

  • Seite 82: Kontextmenü Aufrufen

    Bedienungsmöglichkeiten Proline Promag P 500 PROFINET Taste Bedeutung Escape-Tastenkombination (Tasten gleichzeitig drücken) Bei Menü, Untermenü • Kurzer Tastendruck: • Verlässt die aktuelle Menüebene und führt zur nächst höheren Ebene. • Wenn Hilfetext geöffnet: Schließt den Hilfetext des Parameters. • Tastendruck von 2 s: Rücksprung in die Betriebsanzeige ("Home-Position").

  • Seite 83: Navigieren Und Aus Liste Wählen

    Proline Promag P 500 PROFINET Bedienungsmöglichkeiten 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.

  • Seite 84: Hilfetext Aufrufen

    Bedienungsmöglichkeiten Proline Promag P 500 PROFINET Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters. 00914-2...

  • Seite 85: Anwenderrollen Und Ihre Zugriffsrechte

    Proline Promag P 500 PROFINET Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  79, zur Erläuterung der Bedienelemente →  81 8.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener"...

  • Seite 86: Tastenverriegelung Ein- Und Aus

    Bedienungsmöglichkeiten Proline Promag P 500 PROFINET Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  137) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.

  • Seite 87: Voraussetzungen

    Proline Promag P 500 PROFINET Bedienungsmöglichkeiten 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Standard-Ethernet-Kabel mit RJ45-Ste- Verbindung über Wireless LAN. cker. Bildschirm Empfohlene Größe: ≥...

  • Seite 88: Verbindungsaufbau

    Bedienungsmöglichkeiten Proline Promag P 500 PROFINET Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät Serviceschnittstelle CDI-RJ45 Messgerät Das Messgerät verfügt über eine RJ45-Schnittstelle. Webserver Webserver muss aktiviert sein; Werkseinstellung: An  Zum Aktivieren des Webservers →  92 Messgerät: Via WLAN-Schnittstelle Gerät WLAN-Schnittstelle Messgerät...
  • Seite 89 Proline Promag P 500 PROFINET Bedienungsmöglichkeiten Für den Aufbau einer Netzwerkverbindung über die Serviceschnittstelle (CDI-RJ45): DIP- Schalter "Default IP-Adresse" auf ON setzen. Anschließend besitzt das Messgerät die fest zugewiesene IP-Adresse 192.168.1.212. Diese kann nun zum Aufbau der Netzwerkverbin- dung verwendet werden.

  • Seite 90: Webbrowser Starten

    Bedienungsmöglichkeiten Proline Promag P 500 PROFINET 3. Passwort eingeben: Beim Messgerät ab Werk die Seriennummer (z.B. L100A802000).  LED am Anzeigemodul blinkt: Die Bedienung des Messeräts ist nun möglich mit Webbrowser, FieldCare oder DeviceCare. Seriennummer befindet sich auf dem Typenschild.

  • Seite 91: Bedienoberfläche

    Proline Promag P 500 PROFINET Bedienungsmöglichkeiten 3. Eingabe mit OK bestätigen. Freigabecode 0000 (Werkseinstellung); vom Kunden änderbar Wenn 10 Minuten lang keine Aktion durchgeführt wird, springt der Webbrowser automatisch auf die Login-Webseite zurück. 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige...

  • Seite 92: Navigationsbereich

    Bedienungsmöglichkeiten Proline Promag P 500 PROFINET Funktionen Bedeutung Konfiguration und Überprüfung aller notwendigen Parameter für den Verbindungsaufbau Netzwerkein- zum Messgerät: stellung • Netzwerkeinstellungen (z.B. IP-Adresse, MAC-Adresse) • Geräteinformationen (z.B. Seriennummer, Firmware-Version) Logout Beenden des Bedienvorgangs und Aufruf der Login-Seite Navigationsbereich Wenn eine Funktion in der Funktionszeile gewählt wird, öffnen sich im Navigationsbe-...

  • Seite 93: Ausloggen

    Proline Promag P 500 PROFINET Bedienungsmöglichkeiten 8.4.7 Ausloggen Bei Bedarf vor dem Ausloggen: Datensicherung über Funktion Datenmanagement durchführen (Konfiguration vom Gerät laden). 1. In der Funktionszeile Eintrag Logout wählen.  Startseite mit dem Login erscheint. 2. Webbrowser schließen. 3. Wenn nicht mehr benötigt: Geänderte Eigenschaften vom Internetprotokoll (TCP/IP) zurücksetzen →...
  • Seite 94 Bedienungsmöglichkeiten Proline Promag P 500 PROFINET A0033719  34 Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Ringtopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
  • Seite 95 Proline Promag P 500 PROFINET Bedienungsmöglichkeiten Messumformer Proline 500 A0027563  36 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP"...
  • Seite 96 Bedienungsmöglichkeiten Proline Promag P 500 PROFINET Funktion WLAN: IEEE 802.11 b/g (2,4 GHz) Verschlüsselung WPA2-PSK AES-128 (gemäß IEEE 802.11i) Einstellbare WLAN Kanäle 1 bis 11 Schutzart IP67 Verfügbare Antennen • Interne Antenne • Externe Antenne (optional) Bei schlechten Sende-/Empfangsbedingungen am Montageort.

  • Seite 97: Fieldcare

    8.5.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.

  • Seite 98: Devicecare

    DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...

  • Seite 99: Systemintegration

    Proline Promag P 500 PROFINET Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.01.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 07.2019 – Hersteller-ID 0x11 Hersteller-ID Diagnose → Geräteinformation → Hersteller-ID Geräte-ID...

  • Seite 100: Dateiname Der Gerätestammdatei (Gsd)

    Systemintegration Proline Promag P 500 PROFINET 9.2.1 Dateiname der Gerätestammdatei (GSD) Beispiel für den Dateinamen einer Gerätestammdatei: GSDML-V2.3.x-EH-PROMAG 500-yyyymmdd.xml GSDML Beschreibungssprache V2.3.x Version der PROFINET-Spezifikation Endress+Hauser PROMAG Gerätefamilie Messumformer yyyymmdd Ausgabedatum (yyyy: Jahr, mm: Monat, dd: Tag) .xml Dateinamenerweiterung (XML-Datei)

  • Seite 101: Zyklische Datenübertragung

    Proline Promag P 500 PROFINET Systemintegration Zyklische Datenübertragung 9.3.1 Übersicht Module Die folgende Darstellung zeigt welche Module dem Messgerät für den zyklischen Daten- austausch zur Verfügung stehen. Der zyklische Datenaustausch erfolgt mit einem Automa- tisierungssystem. Messgerät Richtung Leitsystem Datenfluss Module Slot Analog Input Module →...
  • Seite 102 Systemintegration Proline Promag P 500 PROFINET Datenstruktur Eingangsdaten Analog Input Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Messwert: Gleitkommazahl (IEEE 754) Status Kodierung des Status →  107 Digital Input Modul Digitale Eingangswerte vom Messgerät zum Automatisierungssystem übertragen.
  • Seite 103 Proline Promag P 500 PROFINET Systemintegration Datenstruktur Eingangsdaten Diagnose Input Byte 1 Byte 2 Byte 3 Byte 4 Nummer Diagnoseinformation Status Wert 0 Status Coding (hex) Status 0x00 Es liegt kein Gerätefehler vor. Ausfall (F): 0x01 Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig.
  • Seite 104 Systemintegration Proline Promag P 500 PROFINET Auswahl: Steuerung Summenzähler Slot Sub-Slot Wert Steuerung Summenzähler Totalisieren Zurücksetzen + Anhalten Vorwahlmenge + Anhalten 11…13 Zurücksetzen + Starten Vorwahlmenge + Starten Anhalten Datenstruktur Ausgangsdaten (Submodul Totalizer Control) Byte 1 Steuervariable Submodul Totalizer Mode Den Summenzähler über das Automatisierungssystem konfigurieren.
  • Seite 105 Proline Promag P 500 PROFINET Systemintegration Verfügbare Einheiten Dichte Temperatur Einheiten-Code Einheit Einheiten-Code Einheit 1100 g/cm 1001 °C 1101 1002 °F 1099 kg/dm 1000 1103 kg/l 1003 °R 1097 kg/m 1628 SD4°C 1629 SD15°C 1630 SD20°C 32833 SG4°C 32832 SG15°C 32831 SG20°C...
  • Seite 106 Systemintegration Proline Promag P 500 PROFINET Digital Output Modul Digitale Ausgangswerte vom Automatisierungssystem zum Messgerät übertragen. Digitale Ausgangswerte werden vom Automatisierungssystem genutzt, um Gerätefunktio- nen zu aktivieren bzw. zu deaktivieren. Digitale Ausgangswerte übertragen diskrete Ausgangswerte inkl. Status zyklisch vom Automatisierungssystem an das Messgerät. Im ersten Byte wird der diskrete Ausgangs- wert übertragen.

  • Seite 107: Eingangsdaten Heartbeat Verifikations-Modul

    Proline Promag P 500 PROFINET Systemintegration Verifikation fehlgeschlagen Verifikation erfolgreich durchgeführt (Eingangsdaten) Verifikation wurde nicht durchgeführt – Steuerung der Verifikation Verifikation starten (Ausgangsdaten) Ein Statuswechsel von 0 auf 1 startet die Verifikation Datenstruktur Ausgangsdaten Heartbeat Verifikations-Modul Byte 1 Diskret Output...

  • Seite 108: Werkseinstellung

    Systemintegration Proline Promag P 500 PROFINET 9.3.4 Werkseinstellung Für die erste Inbetriebnahme sind die Slots im Automatisierungssystem bereits zugeord- net. Zugeordnete Slots Slot Werkseinstellung Volumenfluss Massefluss Normvolumenfluss Fließgeschwindigkeit 5…10 – Summenzähler 1 Summenzähler 2 Summenzähler 3 9.3.5 Startup-Parametrierung Durch die Aktivierung der Startup-Parametrierung wird die Konfiguration der wichtigsten Parameter des Messgeräts vom Automatisierungssystem übernommen und verwendet.

  • Seite 109: Systemredundanz S2

    Proline Promag P 500 PROFINET Systemintegration Systemredundanz S2 Für kontinuierlich betriebene Prozesse ist ein redundanter Aufbau mit zwei Automatisie- rungssystemen notwendig. Bei Ausfall eines Systems ist ein unterbruchsfreier Betrieb durch das zweite System gewährleistet. Das Messgerät unterstützt eine Systemredundanz S2 und kann gleichzeitig mit beiden Automatisierungssystemen kommunizieren.

  • Seite 110: Inbetriebnahme

    Inbetriebnahme Proline Promag P 500 PROFINET Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  37 • Checkliste "Anschlusskontrolle" →  72 10.2 Messgerät einschalten ‣...

  • Seite 111: Messgerät Konfigurieren

    Proline Promag P 500 PROFINET Inbetriebnahme 10.5 Messgerät konfigurieren • Das Menü Setup mit seinen geführten Wizards enthält alle Parameter, die für den Stan- dard-Messbetrieb benötigt werden. • Navigation zum Menü Setup X X X X X X X 20.50 0104-1 Hauptmenü...

  • Seite 112: Messstellenbezeichnung Festlegen

    Inbetriebnahme Proline Promag P 500 PROFINET ‣ Relaisausgang 1 … n →  128 ‣ Anzeige →  130 ‣ Schleichmengenunterdrückung →  133 ‣ Leerrohrüberwachung →  135 ‣ →  136 Erweitertes Setup 10.5.1 Messstellenbezeichnung festlegen Eine Messstelle kann innerhalb einer Anlage anhand der Messstellenbezeichnung schnell identifiziert werden.
  • Seite 113 Proline Promag P 500 PROFINET Inbetriebnahme Masseflusseinheit →  113 Masseeinheit →  113 Dichteeinheit →  114 Normvolumenfluss-Einheit →  114 →  114 Normvolumeneinheit Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Volumenflusseinheit – Einheit für Volumenfluss wäh- Einheiten-Auswahl- Abhängig vom Land:...

  • Seite 114: Kommunikationsschnittstelle Anzeigen

    Inbetriebnahme Proline Promag P 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Dichteeinheit – Einheit für Messstoffdichte Einheiten-Auswahl- Abhängig vom Land: wählen. liste • kg/l • lb/ft³ Auswirkung Die gewählte Einheit gilt für: • Ausgang • Simulationswert Prozess- größe Normvolumenfluss-Einheit –...
  • Seite 115 Proline Promag P 500 PROFINET Inbetriebnahme Parameter Beschreibung Anzeige / Eingabe Werkseinstellung Subnet mask Anzeige der Subnetzmaske. 4 Oktett: 0 … 255 (im jeweili- 255.255.255.0 gen Oktett) Bei ausgeschaltetem DHCP client und Schreibzugriff kann die Subnet mask auch eingegeben werden. Default gateway Anzeige des Default-Gateways.

  • Seite 116: 10.5.4 Messstoff Auswählen Und Einstellen

    Inbetriebnahme Proline Promag P 500 PROFINET 10.5.4 Messstoff auswählen und einstellen Das Untermenü Wizard Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoff wählen ‣ Messstoffwahl →  116 Messstoff wählen...

  • Seite 117: Stromeingang Konfigurieren

    Proline Promag P 500 PROFINET Inbetriebnahme I/O-Konfiguration übernehmen →  117 I/O-Umbaucode →  117 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung I/O-Modul 1 … n Klemmennum- Zeigt die vom I/O-Modul belegten Klem- • Nicht belegt – mern mennummern. • 26-27 (I/O 1) •...

  • Seite 118: Statuseingang Konfigurieren

    Inbetriebnahme Proline Promag P 500 PROFINET Fehlerverhalten →  118 Fehlerwert →  118 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromeingangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern.

  • Seite 119: Stromausgang Konfigurieren

    Proline Promag P 500 PROFINET Inbetriebnahme Klemmennummer →  119 Ansprechzeit Statuseingang →  119 Klemmennummer →  119 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung Klemmennummer Zeigt die vom Statuseingangsmodul belegten • Nicht belegt – Klemmennummern. • 24-25 (I/O 2) •...
  • Seite 120 Inbetriebnahme Proline Promag P 500 PROFINET Fehlerverhalten →  121 Fehlerstrom →  121 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern.
  • Seite 121 Proline Promag P 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Fester Stromwert In Parameter Strombereich Bestimmt den festen Aus- 0 … 22,5 mA 22,5 mA (→  120) ist die Option Fes- ganggsstrom. ter Stromwert ausgewählt. Dämpfung Ausgang 1 … n...

  • Seite 122: Impuls-/Frequenz-/Schaltausgang Konfigurieren

    Inbetriebnahme Proline Promag P 500 PROFINET 10.5.9 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Wizard Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →...
  • Seite 123 Proline Promag P 500 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
  • Seite 124 Inbetriebnahme Proline Promag P 500 PROFINET Endfrequenz →  124 Messwert für Anfangsfrequenz →  125 Messwert für Endfrequenz →  125 Fehlerverhalten →  125 →  125 Fehlerfrequenz Invertiertes Ausgangssignal →  125 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / ...
  • Seite 125 Proline Promag P 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Messwert für Anfangsfrequenz In Parameter Betriebsart Messwert für Anfangsfrequenz Gleitkommazahl mit Abhängig von Land (→  122) ist die Option Fre- eingeben. Vorzeichen und Nennweite quenz und in Parameter Zuordnung Frequenzausgang (→...
  • Seite 126 Inbetriebnahme Proline Promag P 500 PROFINET Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  126 Klemmennummer →  126 Signalmodus →  126 →  127 Funktion Schaltausgang Zuordnung Diagnoseverhalten →  127 Zuordnung Grenzwert →...
  • Seite 127 Proline Promag P 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...

  • Seite 128: 10.5.10 Relaisausgang Konfigurieren

    Inbetriebnahme Proline Promag P 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Ausschaltverzögerung • In Parameter Betriebsart ist Verzögerungszeit für das Aus- 0,0 … 100,0 s 0,0 s die Option Schalter ausge- schalten des Schaltausgangs wählt. festlegen. • In Parameter Funktion...
  • Seite 129 Proline Promag P 500 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Funktion Relaisausgang – Funktion für Relaisausgang • Geschlossen Geschlossen wählen. • Offen • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Digitalausgang Klemmennummer – Zeigt die vom Relaisausgangs- •...

  • Seite 130: 10.5.11 Vor-Ort-Anzeige Konfigurieren

    Inbetriebnahme Proline Promag P 500 PROFINET 10.5.11 Vor-Ort-Anzeige konfigurieren Der Wizard Anzeige führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Vor-Ort-Anzeige eingestellt werden können. Navigation Menü "Setup" → Anzeige ‣ Anzeige →  131 Format Anzeige →...
  • Seite 131 Proline Promag P 500 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
  • Seite 132 Inbetriebnahme Proline Promag P 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 2. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Massefluss • Normvolumenfluss • Fließgeschwindig- keit • Leitfähigkeit •...

  • Seite 133: 10.5.12 Schleichmenge Konfigurieren

    Proline Promag P 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Wert 100%-Bargraph In Parameter 3. Anzeigewert 100%-Wert für Bargraph- Gleitkommazahl mit wurde eine Auswahl getroffen. Anzeige eingeben. Vorzeichen 4. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der •...
  • Seite 134 Inbetriebnahme Proline Promag P 500 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Schleichmen- • Aus Volumenfluss genunterdrückung wählen. • Volumenfluss • Massefluss • Normvolumenfluss Einschaltpunkt Schleichmengenun- In Parameter Zuordnung Pro- Einschaltpunkt für Schleich- Positive Gleitkomma- Abhängig von Land...

  • Seite 135: Leerrohrüberwachung Konfigurieren

    Proline Promag P 500 PROFINET Inbetriebnahme 10.5.13 Leerrohrüberwachung konfigurieren Das Untermenü Leerrohrüberwachung enthält Parameter, die für die Konfiguration der Leerrohrüberwachung eingestellt werden müssen. Navigation Menü "Setup" → Leerrohrüberwachung ‣ Leerrohrüberwachung →  135 Leerrohrüberwachung →  135 Neuer Abgleich Fortschritt →...

  • Seite 136: Erweiterte Einstellungen

    Inbetriebnahme Proline Promag P 500 PROFINET 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language Deutsch...

  • Seite 137: Parameter Zur Eingabe Des Freigabecodes Nutzen

    Proline Promag P 500 PROFINET Inbetriebnahme ‣ Elektrodenreinigung →  143 ‣ WLAN-Einstellungen →  144 ‣ Heartbeat Setup ‣ Datensicherung →  146 ‣ →  147 Administration 10.6.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup Parameterübersicht mit Kurzbeschreibung...
  • Seite 138 Inbetriebnahme Proline Promag P 500 PROFINET Navigation Menü "Setup" → Erweitertes Setup → Summenzähler 1 … n ‣ Summenzähler 1 … n →  138 Zuordnung Prozessgröße →  138 Einheit Summenzähler Betriebsart Summenzähler →  138 Fehlerverhalten →  138 Parameterübersicht mit Kurzbeschreibung...

  • Seite 139: Weitere Anzeigenkonfigurationen Durchführen

    Proline Promag P 500 PROFINET Inbetriebnahme 10.6.4 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  140 1.
  • Seite 140 Inbetriebnahme Proline Promag P 500 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
  • Seite 141 Proline Promag P 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 2. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Massefluss • Normvolumenfluss • Fließgeschwindig- keit • Leitfähigkeit •...
  • Seite 142 Inbetriebnahme Proline Promag P 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Wert 100%-Bargraph In Parameter 3. Anzeigewert 100%-Wert für Bargraph- Gleitkommazahl mit wurde eine Auswahl getroffen. Anzeige eingeben. Vorzeichen 3. Nachkommastellen In Parameter 3. Anzeigewert Anzahl Nachkommastellen für • x x.xx...

  • Seite 143: Elektrodenreinigung Durchführen

    Proline Promag P 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Dämpfung Anzeige Eine Vor-Ort-Anzeige ist vor- Reaktionszeit der Vor-Ort- 0,0 … 999,9 s 0,0 s handen. Anzeige auf Messwertschwan- kungen einstellen. Kopfzeile Eine Vor-Ort-Anzeige ist vor- Inhalt für Kopfzeile der Vor- •...

  • Seite 144: Wlan Konfigurieren

    Inbetriebnahme Proline Promag P 500 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Elektrodenreinigung Bei folgendem Bestellmerk- Zyklische Elektrodenreinigung • Aus mal: aktivieren. • An "Anwendungspaket", Option EC "ECC Elektrodenreinigung" ECC-Reinigungsdauer Bei folgendem Bestellmerk- Dauer der Elektrodenreinigung 0,01 … 30 s mal: in Sekunden eingeben.
  • Seite 145 Proline Promag P 500 PROFINET Inbetriebnahme WLAN-MAC-Adresse WLAN-Passphrase →  145 WLAN-MAC-Adresse Zuordnung SSID-Name →  145 →  146 SSID-Name Verbindungsstatus →  146 Empfangene Signalstärke →  146 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige WLAN –...

  • Seite 146: Konfiguration Verwalten

    Inbetriebnahme Proline Promag P 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige SSID-Name • In Parameter Zuordnung Anwenderdefinierten SSID- Max. 32-stellige Zei- EH_Gerätebezeich- SSID-Name ist die Option Namen eingeben (max. 32 Zei- chenfolge aus Zahlen, nung_letzte 7 Stellen Anwenderdefiniert ausge- chen).

  • Seite 147: Geräts Nutzen

    Proline Promag P 500 PROFINET Inbetriebnahme Parameter Beschreibung Anzeige / Auswahl Werkseinstellung Sicherungsstatus Zeigt den aktuellen Status der Datensiche- • Keine Keine rung oder -wiederherstellung. • Sicherung läuft • Wiederherstellung läuft • Löschen läuft • Vergleich läuft • Wiederherstellung fehlge- schlagen • Sicherung fehlgeschlagen Vergleichsergebnis Vergleich der aktuellen Gerätedatensätze...
  • Seite 148 Inbetriebnahme Proline Promag P 500 PROFINET Parameter zum Definieren des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode definieren ‣ Freigabecode definieren Freigabecode definieren →  148 Freigabecode bestätigen →  148 Parameterübersicht mit Kurzbeschreibung Parameter...

  • Seite 149: Simulation

    Proline Promag P 500 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Gerät zurücksetzen Gesamte Gerätekonfiguration oder ein Teil • Abbrechen Abbrechen der Konfiguration auf einen definierten • Auf Auslieferungszustand Zustand zurücksetzen. • Gerät neu starten • S-DAT-Sicherung wiederher- stellen Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen...
  • Seite 150 Inbetriebnahme Proline Promag P 500 PROFINET Schaltzustand 1 … n →  151 Simulation Gerätealarm →  151 Kategorie Diagnoseereignis →  151 Simulation Diagnoseereignis →  151 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung Simulation Prozessgröße –...

  • Seite 151: Einstellungen Vor Unerlaubtem Zugriff Schüt

    Proline Promag P 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Simulation Schaltausgang 1 … n In Parameter Betriebsart ist Simulation des Schaltausgangs • Aus die Option Schalter ausge- ein- und ausschalten. • An wählt. Schaltzustand 1 … n –...

  • Seite 152: Schreibschutz Via Freigabecode

    Inbetriebnahme Proline Promag P 500 PROFINET 10.8.1 Schreibschutz via Freigabecode Der anwenderspezifische Freigabecode hat folgende Auswirkungen: • Via Vor-Ort-Bedienung sind die Parameter für die Messgerätkonfiguration schreibge- schützt und ihre Werte nicht mehr änderbar. • Via Webbrowser ist der Gerätezugriff geschützt und dadurch auch die Parameter für die Messgerätkonfiguration.

  • Seite 153: 10.8.2 Schreibschutz Via Verriegelungs- Schalter

    Werkseinstellung zurückzusetzen. Dafür muss ein Resetcode eingegeben werden. Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Für einen Resetcode: Wenden Sie sich an Ihre Endress+Hauser Serviceorganisation. 1. Zum Parameter Freigabecode zurücksetzen (→  148) navigieren. 2. Resetcode eingeben.
  • Seite 154 Inbetriebnahme Proline Promag P 500 PROFINET A0029673 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. 4. Verriegelungsschalter (WP: Write protection) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →...
  • Seite 155 Proline Promag P 500 PROFINET Inbetriebnahme Proline 500 A0029630 Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  156. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...

  • Seite 156: Betrieb

    Betrieb Proline Promag P 500 PROFINET Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...

  • Seite 157: Untermenü "Prozessgrößen

    Proline Promag P 500 PROFINET Betrieb 11.4.1 Untermenü "Prozessgrößen" Das Untermenü Prozessgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Prozessgrößen ‣ Prozessgrößen Volumenfluss Massefluss Normvolumenfluss Fließgeschwindigkeit Leitfähigkeit Dichte Parameterübersicht mit Kurzbeschreibung...

  • Seite 158: Untermenü "Eingangswerte

    Betrieb Proline Promag P 500 PROFINET Navigation Menü "Diagnose" → Messwerte → Summenzähler 1 … n ‣ Summenzähler 1 … n →  158 Zuordnung Prozessgröße →  158 Summenzählerwert 1 … n Summenzählerstatus 1 … n →  158 Summenzählerstatus (Hex) 1 …...
  • Seite 159 Proline Promag P 500 PROFINET Betrieb Navigation Menü "Diagnose" → Messwerte → Eingangswerte ‣ Eingangswerte ‣ →  159 Stromeingang 1 … n ‣ →  159 Statuseingang 1 … n Eingangswerte Stromeingang Das Untermenü Stromeingang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Stromeingang anzuzeigen.

  • Seite 160: Ausgangswerte

    Betrieb Proline Promag P 500 PROFINET 11.4.4 Ausgangswerte Das Untermenü Ausgangswerte enthält alle Parameter, um die aktuellen Messwerte zu jedem Ausgang anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Ausgangswerte ‣ Ausgangswerte ‣ →  160 Stromausgang 1 … n ‣...

  • Seite 161: Ausgangswerte Relaisausgang

    Proline Promag P 500 PROFINET Betrieb Impulsausgang 1 … n →  161 Schaltzustand 1 … n →  161 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Ausgangsfrequenz 1 … n In Parameter Betriebsart ist die Option Zeigt aktuell gemessenen Wert vom 0,0 …...
  • Seite 162 Betrieb Proline Promag P 500 PROFINET Navigation Menü "Betrieb" → Summenzähler-Bedienung ‣ Summenzähler-Bedienung →  162 Steuerung Summenzähler 1 … n →  162 Vorwahlmenge 1 … n Alle Summenzähler zurücksetzen →  162 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe...

  • Seite 163: Funktionsumfang Von Parameter "Alle Summenzähler Zurücksetzen

    Proline Promag P 500 PROFINET Betrieb 11.6.2 Funktionsumfang von Parameter "Alle Summenzähler zurücksetzen" Optionen Beschreibung Abbrechen Der Parameter wird ohne Aktion verlassen. Zurücksetzen + Starten Zurücksetzen aller Summenzähler auf den Wert 0 und Neustart der Summierung. Alle bisherigen aufsummierten Durchflussmengen werden dadurch gelöscht.
  • Seite 164 Betrieb Proline Promag P 500 PROFINET Datenspeicher löschen →  165 Messwertspeicherung →  165 Speicherverzögerung →  165 Messwertspeicherungssteuerung →  165 →  165 Messwertspeicherungsstatus Gesamte Speicherdauer →  165 ‣ Anzeige 1. Kanal ‣ Anzeige 2. Kanal ‣...
  • Seite 165 Proline Promag P 500 PROFINET Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung 3. Kanal Anwendungspaket Extended Prozessgröße zum Speicherka- Auswahlliste siehe HistoROM ist verfügbar. nal zuordnen. Parameter Zuord- nung 1. Kanal  In Parameter Software- (→  164) Optionsübersicht wer-...

  • Seite 166: Diagnose Und Störungsbehebung

    Diagnose und Störungsbehebung Proline Promag P 500 PROFINET Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen . schild überein.
  • Seite 167 Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  216. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
  • Seite 168 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET Fehler Mögliche Ursachen Behebung Neben der aktiven Netzwerkverbin- • Sicherstellen, dass keine weite- dung zum Messgerät werden wei- ren Netzverbindungen vom Com- tere Netzwerkverbindungen puter (auch nicht WLAN) genutzt. existieren und andere Pro- gramme mit Netzwerkzugriff auf dem Computer schließen.

  • Seite 169: Zur Systemintegration

    Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Bedienung mit FieldCare oder Devi- Firewall des Computers oder Netz- Je nach Einstellungen der verwen- ceCare via Serviceschnittstelle CDI- werks verhindert Kommunikation deten Firewall auf dem Computer RJ45 (Port 8000) bzw.
  • Seite 170 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET A0029689 Versorgungsspannung Gerätestatus Blinking/Netzwerkstatus Port 1 aktiv: PROFINET Port 2 aktiv: PROFINET und Serviceschnittstelle (CDI) 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. Farbe Bedeutung Versorgungsspannung Versorgungsspannung ist aus oder zu niedrig.
  • Seite 171 Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Farbe Bedeutung IP-Adresse ist verfügbar, aber es besteht keine Ver- bindung zum Automatisierungssystem. Rot blinkend Zyklischer Datenaustausch war aktiv, aber Verbin- dung wurde unterbrochen: Blinkfrequenz: 3 Hz Port 1 aktiv: Nicht angeschlossen oder keine Verbindung herge- PROFINET stellt.

  • Seite 172: Anschlussgehäuse Messaufnehmer

    Diagnose und Störungsbehebung Proline Promag P 500 PROFINET Farbe Bedeutung Grün blinkend Nach Anforderung über das Automatisierungssystem: Blinkfrequenz: 1 Hz (Blinking-Funktionalität: 500 ms an, 500 ms aus) Zyklischer Datenaustausch nicht aktiv, es ist keine IP-Adresse verfügbar: Blinkfrequenz: 3 Hz IP-Adresse ist verfügbar, aber es besteht keine Ver-...
  • Seite 173 Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Farbe Bedeutung Versorgungsspannung Grün Versorgungsspannung ist ok. Versorgungsspannung ist aus oder zu niedrig. Endress+Hauser...

  • Seite 174: Diagnoseinformation Auf Vor-Ort-Anzeige

    Diagnose und Störungsbehebung Proline Promag P 500 PROFINET 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...

  • Seite 175: Diagnoseinformation

    Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.

  • Seite 176: Behebungsmaßnahmen Aufrufen

    Diagnose und Störungsbehebung Proline Promag P 500 PROFINET 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...

  • Seite 177: Behebungsmaßnahmen Aufrufen

    Proline Promag P 500 PROFINET Diagnose und Störungsbehebung A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  208 • Via Untermenü →  209 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.

  • Seite 178: Behebungsmaßnahmen Aufrufen

    Diagnose und Störungsbehebung Proline Promag P 500 PROFINET Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C) Setup Diagnose 1: C485 Simulation Prozessgröße...

  • Seite 179: Diagnoseinformationen Anpassen

    Proline Promag P 500 PROFINET Diagnose und Störungsbehebung 12.6 Diagnoseinformationen anpassen 12.6.1 Diagnoseverhalten anpassen Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet. Diese Zuordnung kann der Anwender bei bestimmten Diagnoseinformationen im Unter- menü Diagnoseverhalten ändern. Experte → System → Diagnoseeinstellungen → Diagnoseverhalten Verfügbare Diagnoseverhalten...

  • Seite 180: Messwert- Und Gerätestatus Über Diagnoseverhalten Bestimmen

    Diagnose und Störungsbehebung Proline Promag P 500 PROFINET Unterstütze Statusinformationen Status Kodierung (hex) BAD - Maintenance alarm 0x24 BAD - Process related 0x28 BAD - Function check 0x3C UNCERTAIN - Initial value 0x4F UNCERTAIN - Maintenance demanded 0x68 UNCERTAIN - Process related...

  • Seite 181: Übersicht Zu Diagnoseinformationen

    Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation 302 Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie (konfigurierbar) (fest zugeordnet) Quality Substatus (hex) (NE107) Function Check, Alarm 0x24 Function Check local override Warnung GOOD Function Check 0xBC…0xBF – –...

  • Seite 182: Diagnose Zum Sensor

    Diagnose und Störungsbehebung Proline Promag P 500 PROFINET 12.7.1 Diagnose zum Sensor Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 043 Sensorkurzschluss 1. Sensorkabel und Sensor prüfen • Leitfähigkeit 2. Heartbeat Verification ausführen • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] 3. Sensorkabel oder Sensor ersetzen •...
  • Seite 183 Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 083 Speicherinhalt 1. Gerät neu starten • Leitfähigkeit 2. Sicherung des HistoROM S-DAT wieder- • Korrigierte Leitfähigkeit Messgrößenstatus herstellen (Parameter ' G erät zurückset- • Messwerte 1 zen' ) •...
  • Seite 184 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 170 Spulenwiderstand Umgebungs- und Prozesstemperatur prü- • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus • Dichte • Elektroniktemperatur Quality • Fließgeschwindigkeit Quality substatus Maintenance alarm • Massefluss • Spulenstrom-Anstiegs- Coding (hex) 0x24 …...

  • Seite 185: Diagnose Zur Elektronik

    Proline Promag P 500 PROFINET Diagnose und Störungsbehebung 12.7.2 Diagnose zur Elektronik Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 201 Gerätestörung 1. Gerät neu starten • Leitfähigkeit 2. Service kontaktieren • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3...
  • Seite 186 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 252 Module inkompatibel 1. Elektronikmodule prüfen • Leitfähigkeit 2. Prüfen, ob korrekte Module verfügbar • Korrigierte Leitfähigkeit Messgrößenstatus sind (z.B. NEx, Ex) • Messwerte 1 3. Elektronikmodule ersetzen •...
  • Seite 187 Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 262 Sensorelektronikverbindung fehlerhaft 1. Verbindungskabel zwischen Sensore- • Leitfähigkeit lektronikmodul (ISEM) und Hauptelekt- • Korrigierte Leitfähigkeit Messgrößenstatus ronik prüfen oder ersetzen • Messwerte 1 2. ISEM oder Hauptelektronik prüfen oder •...
  • Seite 188 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 271 Hauptelektronik-Fehler 1. Gerät neu starten • Leitfähigkeit 2. Hauptelektronikmodul tauschen • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3 Quality substatus Maintenance alarm •...
  • Seite 189 Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 273 Hauptelektronik-Fehler Elektronik tauschen • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3 Quality substatus Maintenance alarm • Dichte • Elektroniktemperatur Coding (hex) 0x24 …...
  • Seite 190 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 283 Speicherinhalt 1. Gerät rücksetzen • Leitfähigkeit 2. Service kontaktieren • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3 Quality substatus Maintenance alarm •...
  • Seite 191 Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 311 Elektronikfehler 1. Gerät nicht rücksetzen • Leitfähigkeit 2. Service kontaktieren • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3 Quality substatus Maintenance alarm •...
  • Seite 192 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 361 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten • Leitfähigkeit 2. Elektronikmodule prüfen • Korrigierte Leitfähigkeit Messgrößenstatus 3. I/O-Modul oder Hauptelektronik tau- • Messwerte 1 schen •...
  • Seite 193 Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 373 Sensorelektronik (ISEM) fehlerhaft 1. Daten übertragen oder Gerät rücksetzen • Leitfähigkeit 2. Service kontaktieren • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3...
  • Seite 194 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 376 Sensorelektronik (ISEM) fehlerhaft 1. Sensorelektronikmodul (ISEM) ersetzen • Leitfähigkeit 2. Diagnosemeldung ausschalten • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] • Messwerte 1 • Messwerte 2 Quality Good •...
  • Seite 195 Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 382 Datenspeicher 1. T-DAT einstecken • Leitfähigkeit 2. T-DAT ersetzen • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3 Quality substatus Maintenance alarm •...

  • Seite 196: Diagnose Zur Konfiguration

    Diagnose und Störungsbehebung Proline Promag P 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 512 Sensorelektronik (ISEM) fehlerhaft 1. ECC-Erholzeit prüfen • Leitfähigkeit 2. ECC ausschalten • Korrigierte Leitfähigkeit Messgrößenstatus • Dichte • Elektroniktemperatur Quality Uncertain • Fließgeschwindigkeit Quality substatus Maintenance demanded •...
  • Seite 197 Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 410 Datenübertragung 1. Verbindung prüfen • Leitfähigkeit 2. Datenübertragung wiederholen • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3 Quality substatus Maintenance alarm •...
  • Seite 198 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 437 Konfiguration inkompatibel 1. Gerät neu starten • Leitfähigkeit 2. Service kontaktieren • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3 Quality substatus Maintenance alarm •...
  • Seite 199 Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 442 Frequenzausgang 1 … n 1. Prozess prüfen – 2. Einstellung Frequenzausgang prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Diagnoseverhalten ist änderbar.
  • Seite 200 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 453 Messwertunterdrückung Messwertunterdrückung ausschalten • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus • Dichte • Elektroniktemperatur Quality Good • Fließgeschwindigkeit Quality substatus Function check • Massefluss • Spulenstrom-Anstiegs- Coding (hex) 0xBC …...
  • Seite 201 Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 486 Simulation Stromeingang 1 … n Simulation ausschalten • Messwerte 1 • Messwerte 2 Messgrößenstatus • Messwerte 3 Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF...
  • Seite 202 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 494 Simulation Schaltausgang 1 … n Simulation Schaltausgang ausschalten – Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen...
  • Seite 203 Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 520 I/O 1 … n-Hardwarekonfiguration ungültig 1. I/O-Hardwarekonfiguration prüfen – 2. Falsches I/O-Modul ersetzen Messgrößenstatus 3. Modul vom Doppelimpulsausgang auf korrekten Slot stecken Quality Good Quality substatus Coding (hex) 0x80 …...

  • Seite 204: Diagnose Zum Prozess

    Diagnose und Störungsbehebung Proline Promag P 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 537 Konfiguration 1. IP-Adressen im Netzwerk prüfen – 2. IP-Adresse ändern Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen...
  • Seite 205 Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 832 Elektroniktemperatur zu hoch Umgebungstemperatur reduzieren • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] • Messwerte 1 • Messwerte 2 Quality Good • Messwerte 3 Quality substatus •...
  • Seite 206 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 834 Prozesstemperatur zu hoch Prozesstemperatur reduzieren • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] • Elektroniktemperatur • Fließgeschwindigkeit Quality Good • Massefluss Quality substatus • Spulenstrom-Anstiegs- zeit Coding (hex) 0x80 …...
  • Seite 207 Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 882 Eingangssignal 1. I/O-Konfiguration prüfen • Korrigierte Leitfähigkeit 2. Externes Gerät oder Prozessdruck prü- • Messwerte 1 Messgrößenstatus • Messwerte 2 • Messwerte 3 Quality • Dichte...

  • Seite 208: Anstehende Diagnoseereignisse

    Diagnose und Störungsbehebung Proline Promag P 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 961 Elektrodenpotenzial außerhalb Spezifik. 1. Prozessbedingungen prüfen • Massefluss 2. Umgebungsbedingungen prüfen • Spulenstrom-Anstiegs- Messgrößenstatus [ab Werk] zeit • Potenzial Referenzelek- Quality Good trode gegen PE Quality substatus •...

  • Seite 209: Diagnoseliste

    Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Betriebszeit ab Neustart →  209 Betriebszeit →  209 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion.

  • Seite 210: 12.10.2 Ereignis-Logbuch Filtern

    Diagnose und Störungsbehebung Proline Promag P 500 PROFINET Navigationspfad Menü Diagnose → Untermenü Ereignislogbuch → Ereignisliste / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig. 0d01h19m10s F311 Elektr.fehler A0014008-DE  44 Am Beispiel der Vor-Ort-Anzeige • Max. 20 Ereignismeldungen können chronologisch angezeigt werden.
  • Seite 211 Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Informationsereignis Ereignistext I1089 Gerätestart I1090 Konfiguration rückgesetzt I1091 Konfiguration geändert I1092 HistoROM Backup gelöscht I1137 Elektronik getauscht I1151 Historie rückgesetzt I1155 Elektroniktemperatur rückgesetzt I1156 Speicherfehler Trendblock I1157 Speicherfehler Ereignisliste I1256 Anzeige: Zugriffsrechte geändert...

  • Seite 212: 12.11 Messgerät Zurücksetzen

    Diagnose und Störungsbehebung Proline Promag P 500 PROFINET Informationsereignis Ereignistext I1639 Max. Schaltzyklenanzahl erreicht I1649 Hardwareschreibschutz aktiviert I1650 Hardwareschreibschutz deaktiviert I1712 Neue Flash-Datei erhalten I1725 Sensorelektronikmodul (ISEM) geändert I1726 Datensicherung fehlgeschlagen 12.11 Messgerät zurücksetzen Mithilfe von Parameter Gerät zurücksetzen (→  149) lässt sich die gesamte Gerätekon- figuration oder ein Teil der Konfiguration auf einen definierten Zustand zurücksetzen.
  • Seite 213 Proline Promag P 500 PROFINET Diagnose und Störungsbehebung Erweiterter Bestellcode 1 →  213 Erweiterter Bestellcode 2 →  213 Erweiterter Bestellcode 3 →  213 ENP-Version →  213 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenbezeichnung Zeigt Bezeichnung für Messstelle an.

  • Seite 214: 12.13 Firmware-Historie

    Zur Kompatibilität der Firmewareversion mit den installierten Gerätebeschreibungs- dateien und Bedientools: Angaben im Dokument "Herstellerinformation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 5P5B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.

  • Seite 215: Wartung

    Messstoff- und Reinigungstemperatur ab. Ersatzdichtungen (Zubehörteil) →  248 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.

  • Seite 216: Reparatur

    • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.

  • Seite 217: Messgerät Entsorgen

    Proline Promag P 500 PROFINET Reparatur WARNUNG Personengefährdung durch Prozessbedingungen! ‣ Auf gefährliche Prozessbedingungen wie Druck im Messgerät, hohe Temperaturen oder aggressive Messstoffe achten. 2. Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen" in sinngemäß umgekehrter Reihenfolge durchführen. Sicher- heitshinweise beachten.

  • Seite 218: Zubehör

    Zubehör Proline Promag P 500 PROFINET Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 219: Zum Messaufnehmer

    Proline Promag P 500 PROFINET Zubehör Anzeigeschutz Wird dazu verwendet, die Anzeige vor Schlag oder Abrieb von Sand in Wüstenge- Proline 500 – digital bieten zu schützen..  Bestellnummer: 71228792  Einbauanleitung EA01093D Erdungskabel Set, besteht aus zwei Erdungskabeln, für den Potenzialausgleich.

  • Seite 220: Servicespezifisches Zubehör

    15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwin- digkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...

  • Seite 221: Systemkomponenten

    Proline Promag P 500 PROFINET Zubehör 15.4 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Memograph M Messgrößen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen internen Speicher und zusätzlich auf SD-Karte oder USB-Stick.

  • Seite 222: Technische Daten

    Technische Daten Proline Promag P 500 PROFINET Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten bestimmt, die eine Mindestleitfähigkeit von 5 µS/cm aufweisen. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
  • Seite 223 Proline Promag P 500 PROFINET Technische Daten Empfohlene Nennweite Durchfluss- Werkseinstellungen menge min./max. End- Endwert Strom- Impulswertig- wert Schleichmenge ausgang keit (v ~ (v ~ 0,04 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) 0,3/10 m/s) [mm] [in] /min] /min] /min] –...

  • Seite 224: Eingangssignal

    • Messstofftemperatur zur Steigerung der Messgenauigkeit der elektrischen Leitfähigkeit (z.B. iTEMP) • Referenzdichte zur Berechnung des Masseflusses Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" →  221 Das Einlesen externer Messwerte wird zur Berechnung des Normvolumenfluss empfohlen.
  • Seite 225 Proline Promag P 500 PROFINET Technische Daten Statuseingang Maximale Eingangswerte • DC –3 … 30 V • Wenn Statuseingang aktiv (ON): R >3 kΩ Ansprechzeit Einstellbar: 5 … 200 ms Eingangssignalpegel • Low-Signal (tief): DC –3 … +5 V • High-Signal (hoch): DC 12 … 30 V Zuordenbare Funktionen •...

  • Seite 226: Ausgang

    Technische Daten Proline Promag P 500 PROFINET 16.4 Ausgang Ausgangssignal PROFINET Standards Gemäß IEEE 802.3 Stromausgang 4…20 mA Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR • 4…20 mA US • 4…20 mA • 0…20 mA (nur bei Signalmodus aktiv) •...
  • Seite 227 Proline Promag P 500 PROFINET Technische Daten Zuordenbare Messgrößen • Volumenfluss • Massefluss • Normvolumenfluss Frequenzausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Ausgangsfrequenz Einstellbar: Endfrequenz 2 … 10 000 Hz (f = 12 500 Hz) Dämpfung...

  • Seite 228: Frei Konfigurierbarer Ein-/Ausgang

    Technische Daten Proline Promag P 500 PROFINET Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert: • Aus • Volumenfluss • Massefluss • Normvolumenfluss •...

  • Seite 229: Vor-Ort-Anzeige

    Proline Promag P 500 PROFINET Technische Daten Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierter Wert (f 2 … 12 500 Hz) Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status •...

  • Seite 230: Leuchtdioden (Led)

    Technische Daten Proline Promag P 500 PROFINET Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • PROFINET-Netzwerk verfügbar • PROFINET-Verbindung hergestellt • PROFINET Blinking-Feature ...

  • Seite 231: Energieversorgung

    Proline Promag P 500 PROFINET Technische Daten Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung über: • Leitsystem • Typenschild • Messwertstatus Die Prozessgrössen werden mit einem Messwertstatus kommuniziert • Blinking-Feature über die Vor-Ort Anzeige für vereinfachte Geräteidentifi- zierung und -zuordnung •...

  • Seite 232: Leistungsmerkmale

    Technische Daten Proline Promag P 500 PROFINET Klemmen Federkraftklemmen: Für Litzen und Litzen mit Aderendhülsen geeignet. Leiterquerschnitt 0,2 … 2,5 mm (24 … 12 AWG). Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...

  • Seite 233: Montage

    Proline Promag P 500 PROFINET Technische Daten Einfluss Umgebungstempe- Stromausgang ratur Temperaturkoeffizient Max. 1 μA/°C Impuls-/Frequenzausgang Temperaturkoeffizient Kein zusätzlicher Effekt. In Genauigkeit enthalten. 16.7 Montage Kapitel "Montagebedingungen" →  23 16.8 Umgebung Umgebungstemperaturbe- →  25 reich Temperaturtabellen Für den Einsatz im explosionsgefährdeten Bereich die Abhängigkeit von zulässiger Umgebungs- und Messstofftemperatur beachten.

  • Seite 234: Prozess

    Technische Daten Proline Promag P 500 PROFINET Schwingen Breitbandrauschen in Anlehnung an IEC 60068-2-64 Bestellmerkmal "Sensor Anschlussgehäuse", Option L "Guss, rostfrei" und Bestellmerkmal "Sensoroption", Option CG "Halsverlängerung für Isolation" • 10 … 200 Hz, 0,003 g • 200 … 2 000 Hz, 0,001 g •...

  • Seite 235: Leitfähigkeit

    Proline Promag P 500 PROFINET Technische Daten [°F] [°C] 40 60 80 100 120 140 160 [°C] [°F] A0029347  46 Umgebungstemperatur Messstofftemperatur Farbige Fläche: Der Umgebungstemperaturbereich –10 … –20 °C (+14 … –4 °F) gilt nur für rostfreie Flansche Schraffierte Fläche: Raue Umgebung IP69 nur für Messstofftemperaturbereich –20 …...

  • Seite 236: Unterdruckfestigkeit

    Technische Daten Proline Promag P 500 PROFINET Druck-Temperatur-Kurven Eine Übersicht zu den Druck-Temperatur-Kurven für die Prozessanschlüsse: Techni- sche Information Unterdruckfestigkeit Messrohrauskleidung: PFA Nennweite Grenzwerte für Absolutdruck in [mbar] ([psi]) bei Messstofftemperatur: [mm] [in] +25 °C (+77 °F) +80 °C (+176 °F) +100 …...

  • Seite 237: 16.10 Konstruktiver Aufbau

    Proline Promag P 500 PROFINET Technische Daten 2 … 3 m/s (6,56 … 9,84 ft/s). Die Durchflussgeschwindigkeit (v) zusätzlich auf die physi- kalischen Eigenschaften des Messstoffs abstimmen: • v < 2 m/s (6,56 ft/s): Bei abrasiven Messstoffen (z.B. Töpferkitt, Kalkmilch, Erz- schlamm) •...

  • Seite 238: Gewicht In Us-Einheiten

    Technische Daten Proline Promag P 500 PROFINET Nennweite EN (DIN), AS ASME [mm] [in] Druckstufe [kg] Druckstufe [kg] Druckstufe [kg] – PN 16 19,5 Class 150 – PN 16 23,5 Class 150 23,5 22,5 PN 10 Class 150 39,9 PN 10...

  • Seite 239: Gehäuse Messumformer

    Proline Promag P 500 PROFINET Technische Daten Nennweite Druckstufe Innendurchmesser Prozessanschluss ASME AS 2129 AS 4087 PTFE (DIN) [mm] [in] [bar] [psi] [bar] [bar] [bar] [mm] [in] [mm] [in] PN 16 Class 150 – – 2,95 3,15 PN 16 Class 150 –...
  • Seite 240 Technische Daten Proline Promag P 500 PROFINET Kabeleinführungen und Adapter Werkstoff Kabelverschraubung M20 × 1,5 Kunststoff • Adapter für Kabeleinführung mit Innengewinde G ½" Messing vernickelt • Adapter für Kabeleinführung mit Innengewinde NPT ½"  Nur für bestimmte Geräteausführungen verfügbar: •...
  • Seite 241 Proline Promag P 500 PROFINET Technische Daten JIS B2220 Rostfreier Stahl, F316L ; Kohlenstoffstahl, A105/A350 LF2 AS 2129 Table E • DN 25 (1"): Kohlenstoffstahl, A105/S235JRG2 • DN 40 (1 ½"): Kohlenstoffstahl, A105/S275JR AS 4087 PN 16 Kohlenstoffstahl, A105/S275JR Elektroden Rostfreier Stahl, 1.4435 (F316L);...

  • Seite 242: 16.11 Anzeige Und Bedienoberfläche

    Technische Daten Proline Promag P 500 PROFINET 16.11 Anzeige und Bedienoberfläche Sprachen Bedienung in folgenden Landessprachen möglich: • Via Vor-Ort-Bedienung Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Pol- nisch, Russisch, Türkisch, Chinesisch, Japanisch, Koreanisch, Bahasa (Indonesisch), Viet- namesisch, Tschechisch, Schwedisch •...
  • Seite 243 Proline Promag P 500 PROFINET Technische Daten Fernbedienung →  93 Serviceschnittstelle →  94 Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unterschiedlichen Bediengeräten und via verschiedene Schnittstellen erfol- gen.

  • Seite 244: Zusatzinformationen Speicherkonzept

    Technische Daten Proline Promag P 500 PROFINET • Export des Verifikationsprotokolls Heartbeat (PDF-Datei, nur mit dem Anwendungspa- ket "Heartbeat Verification" verfügbar) • Flashen der Firmware-Version für z.B. Upgrade der Geräte-Firmware • Download Treiber für Systemintegration • Darstellung von bis zu 1000 gespeicherten Messwerten (Nur verfügbar mit dem Anwen- dungspakets Extended HistoROM →...

  • Seite 245: 16.12 Zertifikate Und Zulassungen

    Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. Ex-Zulassung Die Geräte sind zum Einsatz im explosionsgefährdeten Bereich zertifiziert und die zu beachtenden Sicherheitshinweise im separaten Dokument "Safety Instructions"...
  • Seite 246 Detaillierte Informationen zur Funkzulassung: Sonderdokumentation Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforde- rungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausge- legt und hergestellt.

  • Seite 247: 16.13 Anwendungspakete

    Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.

  • Seite 248: Reinigung

    16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
  • Seite 249 Proline Promag P 500 PROFINET Technische Daten Inhalt Dokumentationscode cCSAus IS XA01524D cCSAus Ex e ia / Ex d ia XA01525D cCSAus Ex nA XA01526D INMETRO Ex i XA01527D INMETRO Ex ec XA01528D NEPSI Ex i XA01529D NEPSI Ex nA...

  • Seite 250: Stichwortverzeichnis

    Stichwortverzeichnis Proline Promag P 500 PROFINET Stichwortverzeichnis Anforderungen an Personal ..... 9 CE-Zeichen ......10, 245 Anpassungsstücke .
  • Seite 251 Proline Promag P 500 PROFINET Stichwortverzeichnis Einsatz Messgerät Ersatzteile ....... . 216 Fehlgebrauch .
  • Seite 252 Stichwortverzeichnis Proline Promag P 500 PROFINET Erdungskabel/Erdungsscheiben montieren . . . 30 Schrauben-Anziehdrehmomente ... 30 Inbetriebnahme ......110 Schrauben-Anziehdrehmomente maximal .
  • Seite 253 Proline Promag P 500 PROFINET Stichwortverzeichnis Leitfähigkeit ......235 Messstofftemperatur ..... 234 Oberflächenrauhigkeit .
  • Seite 254 Stichwortverzeichnis Proline Promag P 500 PROFINET Für Messkanalnummer ..... 77 Simulation ......149 Für Parameter .
  • Seite 255 Proline Promag P 500 PROFINET Stichwortverzeichnis Stromeingang ......117 WLAN-Einstellungen ..... 144 WLAN-Einstellungen .
  • Seite 256 www.addresses.endress.com...
