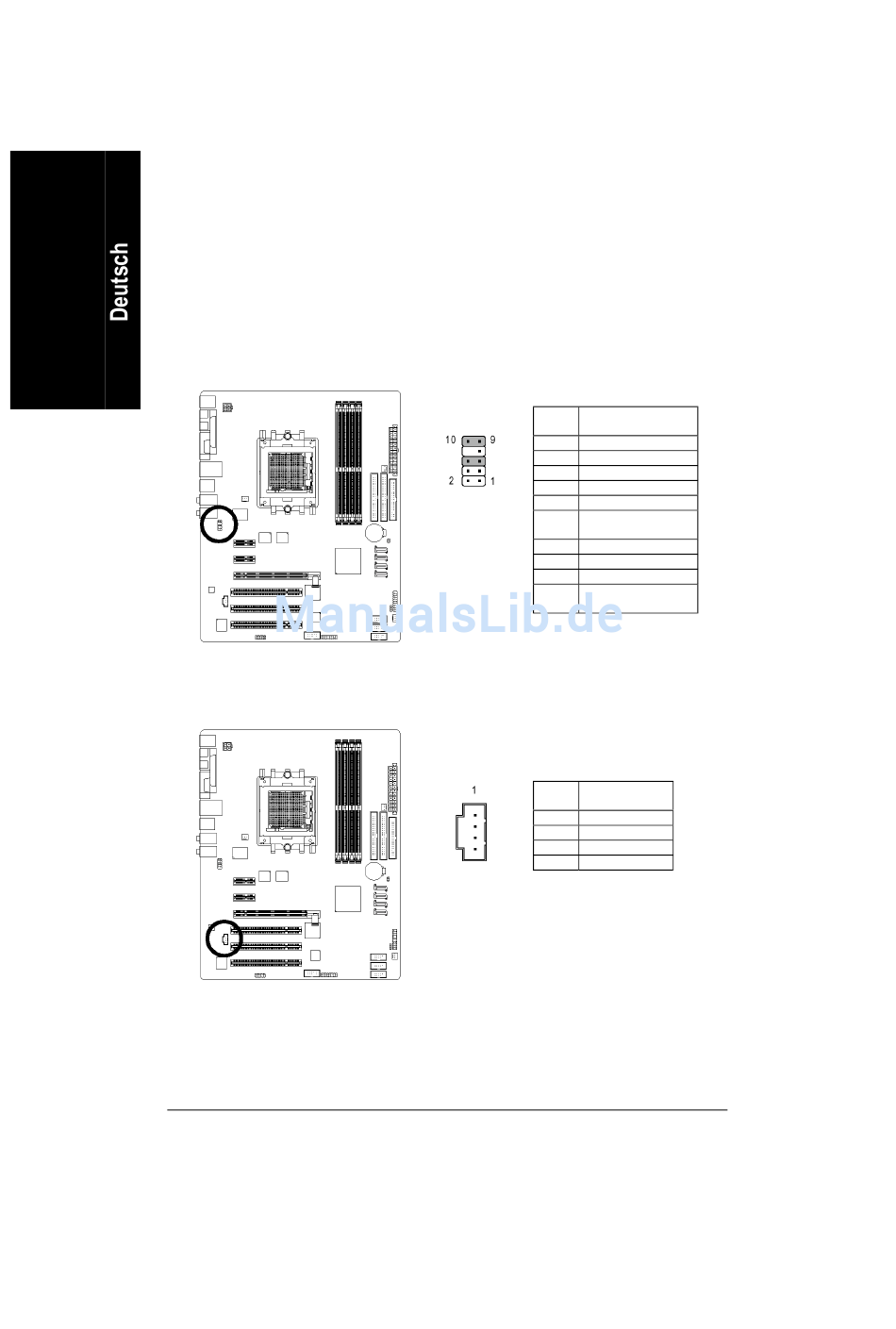

12) F_AUDIO (Audio Anschluss Vorderseite)
Falls Sie den vorderen Audioanschluss verwenden möchten, müssen Sie die Steckbrücken 5-6, 9-10
entfernen.
Um Gebrauch vom vorderen Audioanschluss zu machen, muss Ihr Gehäuse einen vorderen
Audioanschluss haben. Bitte vergewissern Sie sich auch, dass die Pinzuweisung für das Kabel die
gleichen sind wie die Pinzuweisung für die vorderen Audio Köpfe. Um herauszufinden, ob ihr Gehäuse
den vorderen Audioanschluss unterstützt, wenden Sie sich bitte an Ihren Händler. Bitte beachten Sie,
dass Sie alternativ eine vordere oder hintere Audioverbindung verwenden können um Klang
abzuspielen.
13) CD_IN (CD Eingangs-Verbindung)
Verbinden Sie den CD-ROM oder den DVD-ROM Audioausgang mit dem Anschluss.
GA-K8NF9 Ultra Motherboard
PIN
Definition
Nr.
1
MIC
2
GND
3
MIC_BIAS
4
Spannungs
5
Vorderes Audio (R)
6
Hinteres Audio (R)/
Return R
7
NC
8
Kein Pin
9
Vorderes Audio (L)
10
Hinteres Audio (L)/
Return L
PIN
Definition
Nr.
1
CD-L
2
GND
3
GND
4
CD-R
- 18 -
