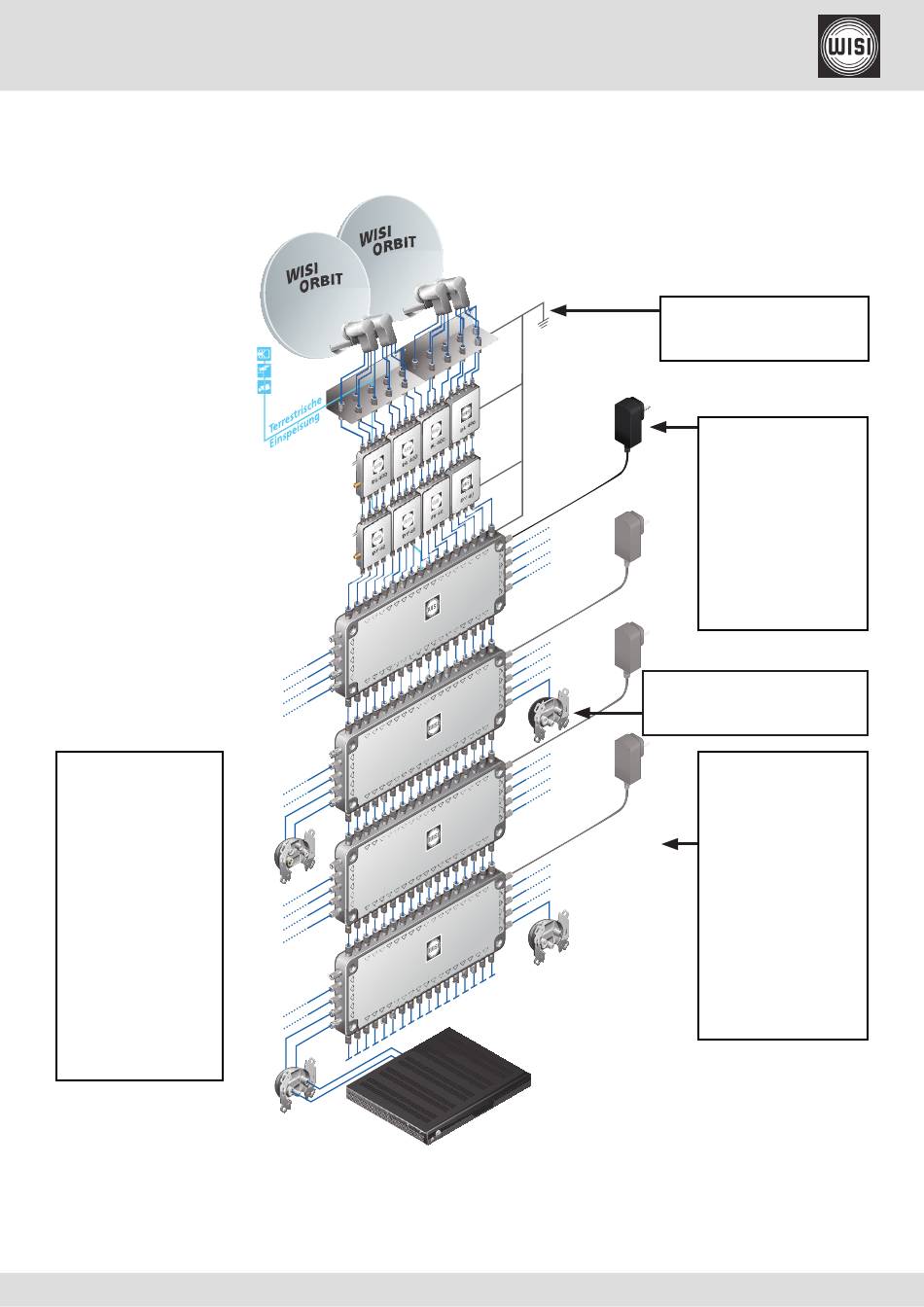

Anwendungs-Beispiel:
Stand-by-
Betrieb:
Beim Anschluss an
der linken Netz-
teilbuchse sind die
Geräte lediglich bei
eingeschalteten
Receivern aktiv.
Stand-by use:
By using the left
power supply
connector the
devices are only
active in case any
connected stb is
switched on.
Farbcodierung:
VL = Schwarz
HL = Grün
VH = Rot
HH = Gelb
0 8
1 7
D Y
1 7
D Y
0 8
1 7
D Y
0 8
1 7
D Y
DC- getrennte Abschlusswiderstände (DV 25)
DC blocked terminating resistor (DV 25)
rker möglich
0 8
Application example:
Potentialausgleich/
Grounding
an
alter
Netzteil:
F-Anschluss
Netzteilanschluss an
jedem Multischalter
möglich!
Power supply:
F connector
Power supply at any
multi switch possib-
le!
Teilnehmer-Ausgänge/
Subscriber outputs
Dauerbetrieb:
Beim Anschluss an
der rechten Netz-
teilbuchse werden
die Geräte perma-
nent mit Spannung
versorgt.
Permanent use:
By using the right
power supply
connector the
devices are perma-
nently supplied with
voltage.
Colour-coding:
VL = black
HL = green
VH = red
HH = yellow
8
