Test Last
Tabelle.A1-1 Test Last mit Klemmen an langer Rahmenseite (Bild A1)
Mittelpunkt Klemmen
(e: mm)
4 Klemmpunkte
e: 490 ± 50
4 Klemmpunkte
350 ≤ e ≤ 440
Tabelle.A2-1 Test Last mit Klemmen an langer Rahmenseite (Bild A2)
Mittelpunkt Klemmen
(e: mm)
4 Klemmpunkte
e: 400 ± 50
Tabelle.B1-1 Test Last Schraubmontage (Bild B1)
Schrauben und Muttern
(Positionen der Befestigungslöcher)
4 Befestigungen bei "c"
Tabelle.B2-1 Test Last Schraubmontage (Bild B2)
Schrauben und Muttern
(Positionen der Befestigungslöcher)
4 Befestigungen bei "c"
*Die Testlast wurde mit einem Sicherheitsfaktor von 1,5 von der Designlast errechnet.

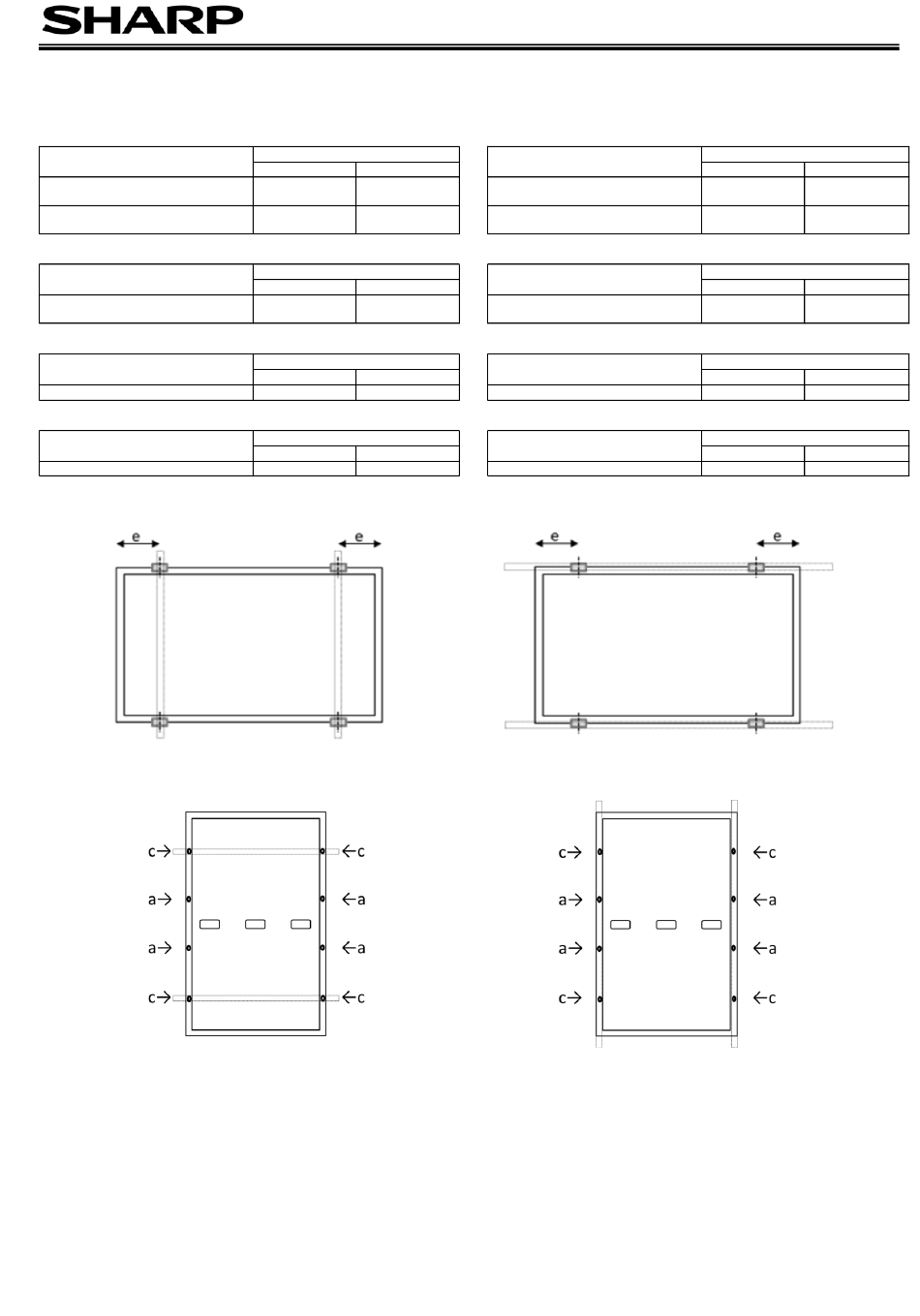

Bild A1: Klemmenposition an langer Rahmenseite
Bild B1: Positionen der Montagelöcher
für Schaubmontage
Anhang
(normativ)
Test Last
Drucklast
Soglast
5.400Pa
2.400Pa
2.400Pa
2.400Pa
Test Last
Drucklast
Soglast
2.400Pa
2.400Pa
Test Last
Drucklast
Soglast
5.400Pa
2.400Pa
Test Last
Drucklast
Soglast
2.400Pa
2.400Pa
Design Last
Tabelle.A1 Design Last mit Klemmen an langer Rahmenseite (Bild A1)
Mittelpunkt Klemmen
(e: mm)
4 Klemmpunkte
e: 490 ± 50
4 Klemmpunkte
350 ≤ e ≤ 440
Tabelle.A2 Design Last mit Klemmen an langer Rahmenseite (Bild A2)
Mittelpunkt Klemmen
(e: mm)
4 Klemmpunkte
e: 400 ± 50
Tabelle.B1 Design Last Schraubmontage (Bild B1)
Schrauben und Muttern
(Positionen der Befestigungslöcher)
4 Befestigungen bei "c"
Tabelle.B2 Design Last Schraubmontage (Bild B2)
Schrauben und Muttern
(Positionen der Befestigungslöcher)
4 Befestigungen bei "c"
Bild A2: Klemmenposition an langer Rahmenseite
Bild B2: Positionen der Montagelöcher
für Schaubmontage
8
SIM05E-001-DE
Design Last
Drucklast
Soglast
3.600Pa
1.600Pa
1.600Pa
1.600Pa
Design Last
Drucklast
Soglast
1.600Pa
1.600Pa
Design Last
Drucklast
Soglast
3.600Pa
1.600Pa
Design Last
Drucklast
Soglast
1.600Pa
1.600Pa
